NPM-D 2012.0416 - 77 - 8. 标准主体构成 项 目 内 容 数 量 主 体 1 套 系统磁盘 ・ 机器系统 / 识别 /LNB 系统磁盘 (CD-ROM) ・ 机器参数 SD 卡 ・ 安装系统 SD 卡 ・ 密码变更用 SD 卡 各 1 套 基板支撑销 20 个 附属品 使用说明书 零件一览表 电气配线图 1 套
NPM-D 2012.0416
- 76 -

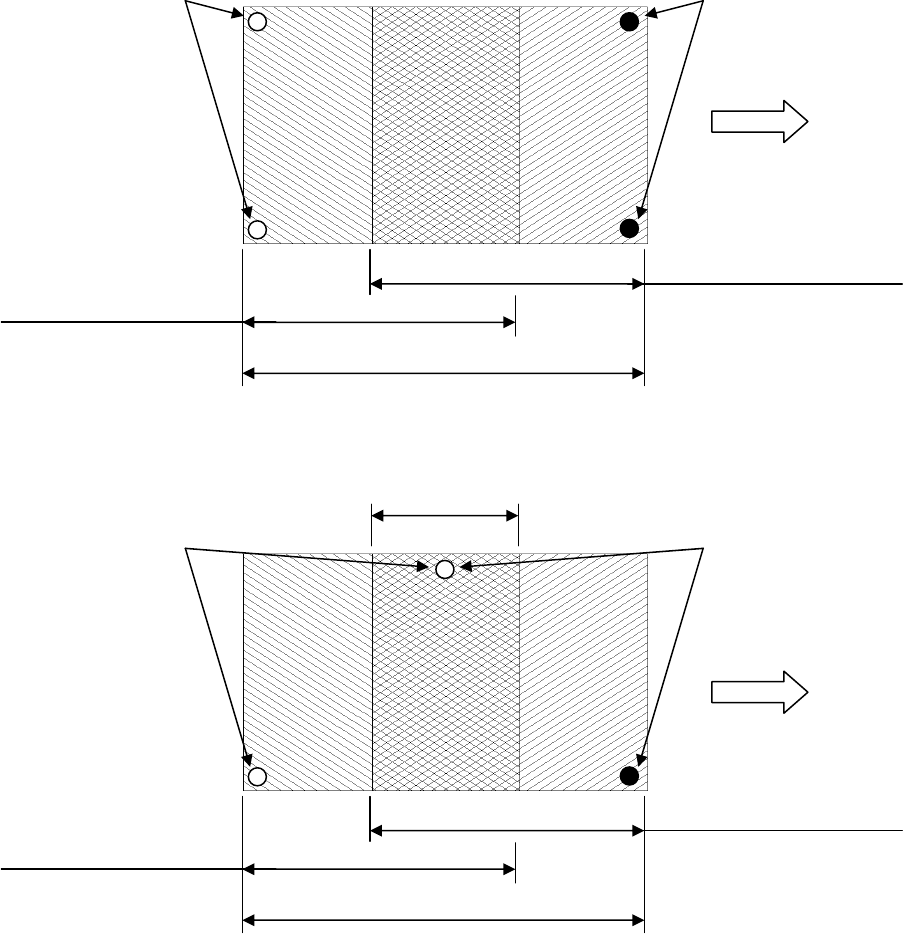

其他可以对应的例子
)
・
基板识别标记是
4
个时的情况
・基板识别标记是
3
个时的情况
※
基板识别标记位置是例子。根据客户的基板规格不同，对应有异。
详细请与本公司联络。
350 mm
＜
L
≦
510 mm
350 mm
＜
L
≦
510 mm
基板识别标记
必要范围
350 mm
350 mm
350 mm
350 mm
基板识别标记
(
在分割实装②使用
)
基板识别标记
(
在分割实装①使用
)
基板流向
进行分割实装①的范围
进行分割实装②的范围
基板流向
进行分割实装①的范围
进行分割实装②的范围
基板识别标记
(
在分割实装②使用
)
基板识别标记
(
在分割实装①使用
)
NPM-D 2012.0416
- 77 -
8.

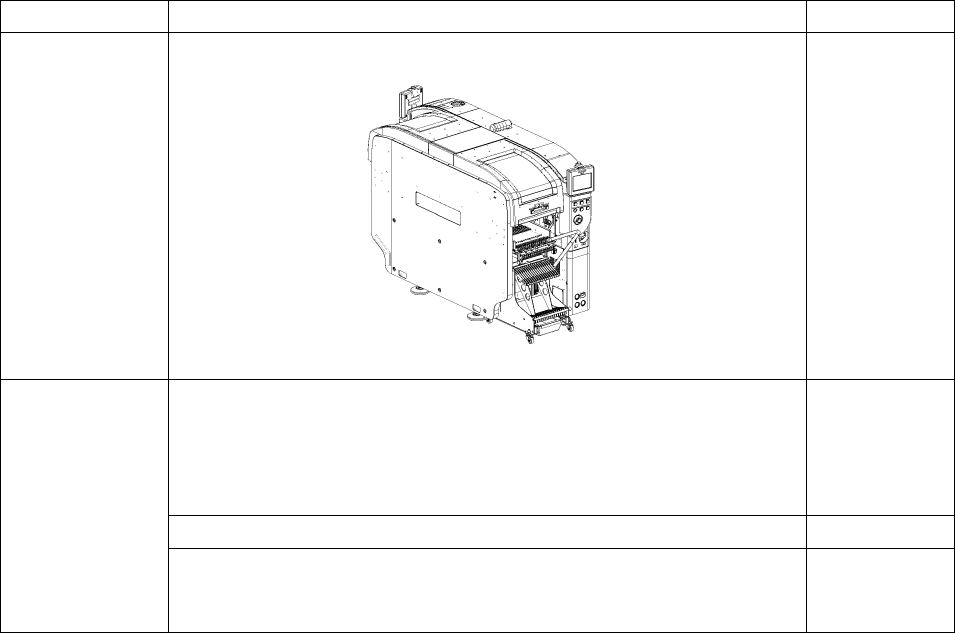

标准主体构成
项 目 内 容 数 量
主
体
1
套
系统磁盘
・
机器系统
/
识别
/LNB
系统磁盘
(CD-ROM)
・
机器参数
SD
卡
・
安装系统
SD
卡
・
密码变更用
SD
卡
各
1
套
基板支撑销
20
个
附属品
使用说明书
零件一览表
电气配线图
1
套
NPM-D 2012.0416
- 78 -
9.
选购件
选购件的分类如下所示。
对应分类
内 容
Factory
在出厂之前，必须在机器制造阶段进行对应。
On-site
能够在主体交换后追加。但是，必须在现场施工。
Customer
能够在主体交换后追加。不需要在现场施工。
工作台 机器整体
对应分类
能够对应各工作台。
机器整体的对应。
※
・
根据客户的机器规格 制造
No.
等，有可能会出现以上内容以外的情况。详细请在购买前与本公司联络。
请客户根据用途，选择所需的选购件。
No. 目的
/
功能
选购件名称
对应分类
1 使基板传送高度高于地面
930 mm/ 950 mm
。
・ 传送生产线
930 mm
对应
・ 传送生产线
950 mm
对应
Factory
-
・
NPM-D
传送带
L
・
NPM-D
传送带
R
・
FA
电脑
On-site
-
2 将
NPM-D
连接成生产线。
・
HUB &
电源单元
・ 无线扫描器
(PDA)
对应
Factory
-
A
3
在设备右侧设置基板待机部 ・ 右延长传送带
(L=165 mm)
Factory
-
1
希望根据生产形态选择吸嘴。
・ 吸嘴
Customer
-
2
希望收纳吸嘴。
・ 保管用吸嘴盒
Customer
-
3
希望根据生产形态选择编带料架。
・ 智能编带料架
Customer
-
・
32 mm
粘着编带料架
Customer
-
4 希望使用
32 mm
粘着编带。
・ 料架用空气供给单元
Factory
工作台
5 希望根据生产形态选择杆式料架。
・ 智能杆式料架
・ 芯片槽区块
Customer -
6
希望使用追加支撑销。
・ 追加支撑销
Customer
-
・ 支撑销自动更换
On-site
机器整体
7 希望自动准备支撑销。
・ 支撑销配置用吸嘴
・ 支撑销
(
自动更换用
)
Customer -
8
希望进行料架的事先准备和整体交换。
・ 交换台车
Customer
-
9
希望将托盘供料器切换为交换台车使用。 ・ 交换台车切换单元
Customer
-
10
希望管理和保管编带料架。
・ 编带料架台
Customer
-
・ 托盘供料器
On-site
-
11 希望通过托盘供给元件进行贴装。
・ 追加多层托盘料箱
・ 追加托盘板
・ 追加元件排出用托盘
・ 真空成形托盘用板
Customer -
B
12
希望提高编带拼接的作业性。
・ 接料台车
Customer
-
・ 预备
16
吸嘴贴装头
Customer
工作台
・ 预备
12
吸嘴贴装头
Customer
工作台
・ 预备
8
吸嘴贴装头
Customer
工作台
1 希望更换贴装头。
・ 预备
2
吸嘴贴装头
Customer
工作台
2
根据更换的贴装头，希望更换吸嘴交换器。
吸嘴交换器的吸嘴配置希望在准备作业进行。
・ 预备吸嘴交换器
(16/ 12
吸嘴贴装头用
)
・ 预备吸嘴交换器
(8
吸嘴贴装头用
)
・ 预备吸嘴交换器
(2
吸嘴贴装头用
)
Customer
工作台
3
搭载元件识别用照相机。
・ 线性照相机
On-site
工作台
4
希望贴装
BGA, CSP
。
・ 侧面照明
On-site
工作台
5
希望检测
SOP, QFP
的引脚平坦度和，
BGA, CSP
的
焊锡球。
・
3D
传感器
On-site
工作台
6
希望补正基板高度
(
弯曲
)
，提高贴装、点胶品质。 ・ 高度传感器
On-site
工作台
C
7
希望在传送带上整列排出
NG
元件。
・ 元件排出传送带
Customer
工作台
