1 - 54 4.5 直线导轨注油口的注油步骤 ・ 注油时间 : 每三个月注油一次 ・ 准备物品 • 手动注油枪 KH-120( 制造商 : 山田油机 ) • N 形 ( 制造商 :THK) ( 元件编号 :630 061 7467) • DAPHNE EPONEX GREASE No.1 4.5 直线导轨注油口的注油步骤 0710-001
1-53
0710-001
(9) 将扁平环更换治具搭在摇动侧滚轴 ( 装置外侧 ) 上。
只将扁平环用手向下按，使其插入到滚轴的插槽里。
Fig.4A54
(10) 注意切割器刀片，拆卸扁平环更换治具。
(11) 安装料带引导槽和透明盖。
4.4 扁平环的更换步骤
扁平环
1-54
4.5 直线导轨注油口的注油步骤
・注油时间 : 每三个月注油一次
・准备物品
•
手动注油枪 KH-120( 制造商 : 山田油机 )
•

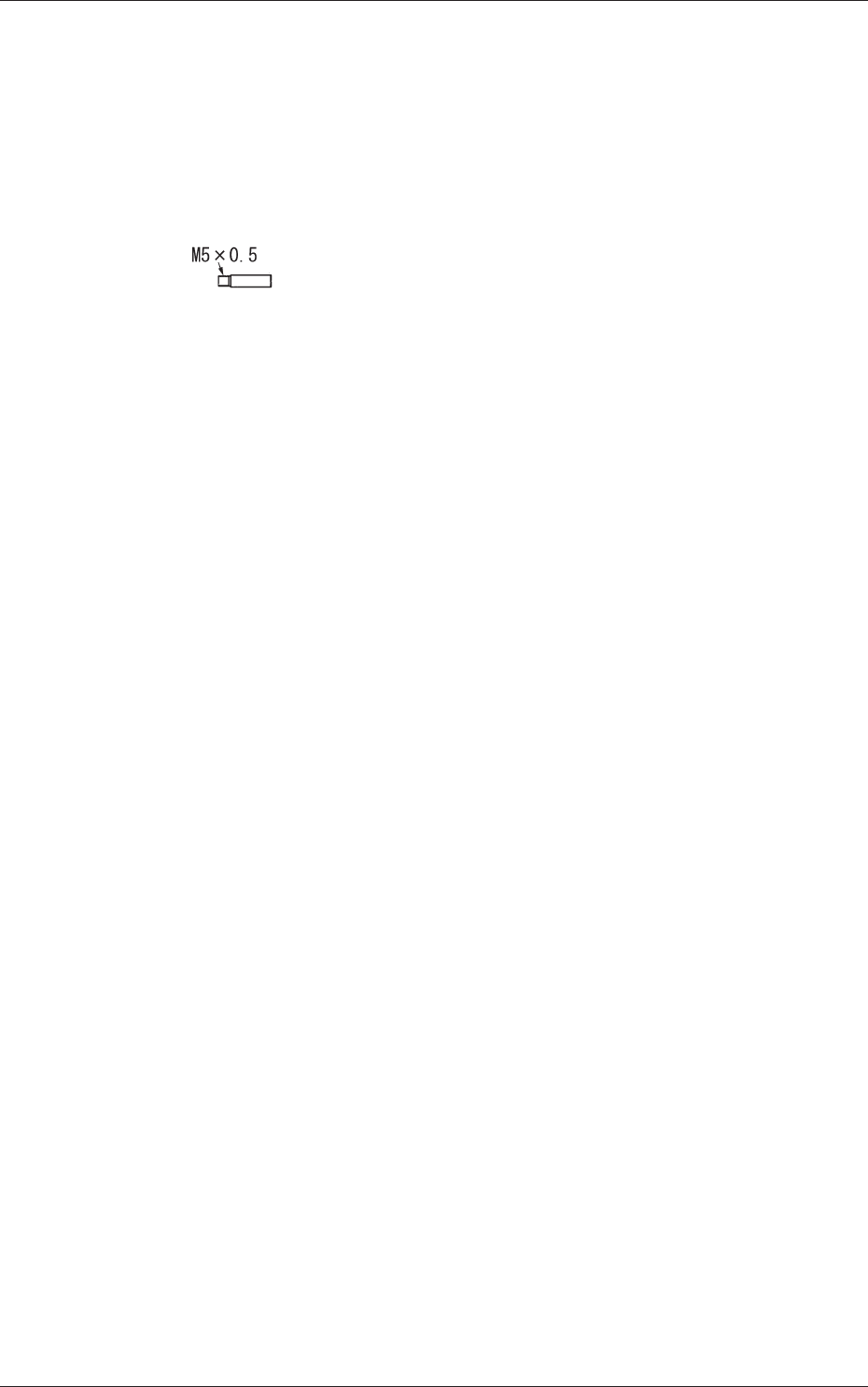

N 形
( 制造商 :THK)
( 元件编号 :630 061 7467)
•
DAPHNE EPONEX GREASE No.1
4.5 直线导轨注油口的注油步骤
0710-001
1-55

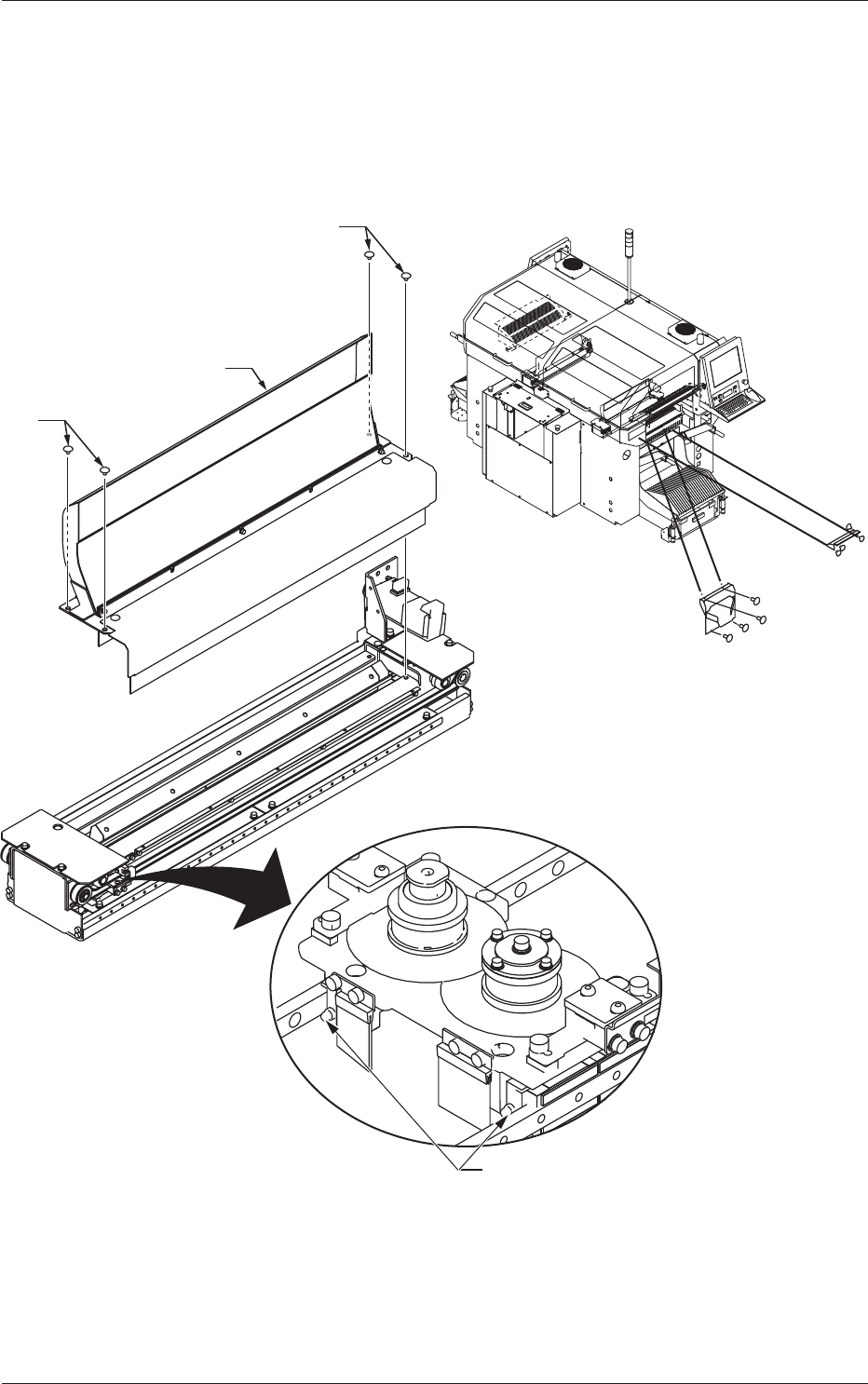

注油步骤
(1) 将上盖卸下来。
(2) 将下盖卸下来。
(3) 拧下 4 个螺丝，将料带引导槽卸下来。
Fig.4A54-1
4.5 直线导轨注油口的注油步骤
0811-002
螺丝
料带引导槽
螺丝
注油口
(1切割器单元2处)
上盖
下盖
