1-55 注油步骤 (1) 将上盖卸下来。 (2) 将下盖卸下来。 (3) 拧下 4 个螺丝，将料带引导槽卸下来。 Fig.4A54-1 4.5 直线导轨注油口的注油步骤 081 1-002 螺丝料带引导槽螺丝注油口 (1切割器单元2处) 上盖下盖

1-54

4.5 直线导轨注油口的注油步骤

・注油时间 : 每三个月注油一次

・准备物品

•

手动注油枪　 KH-120( 制造商 : 山田油机 )

•

N 形

( 制造商 :THK)

( 元件编号 :630 061 7467)

•

DAPHNE EPONEX GREASE No.1

4.5 直线导轨注油口的注油步骤

0710-001

1-55

注油步骤

(1) 将上盖卸下来。

(2) 将下盖卸下来。

(3) 拧下 4 个螺丝，将料带引导槽卸下来。

Fig.4A54-1

4.5 直线导轨注油口的注油步骤

0811-002

螺丝

料带引导槽

螺丝

注油口

(1切割器单元2处)

上盖

下盖

1-56

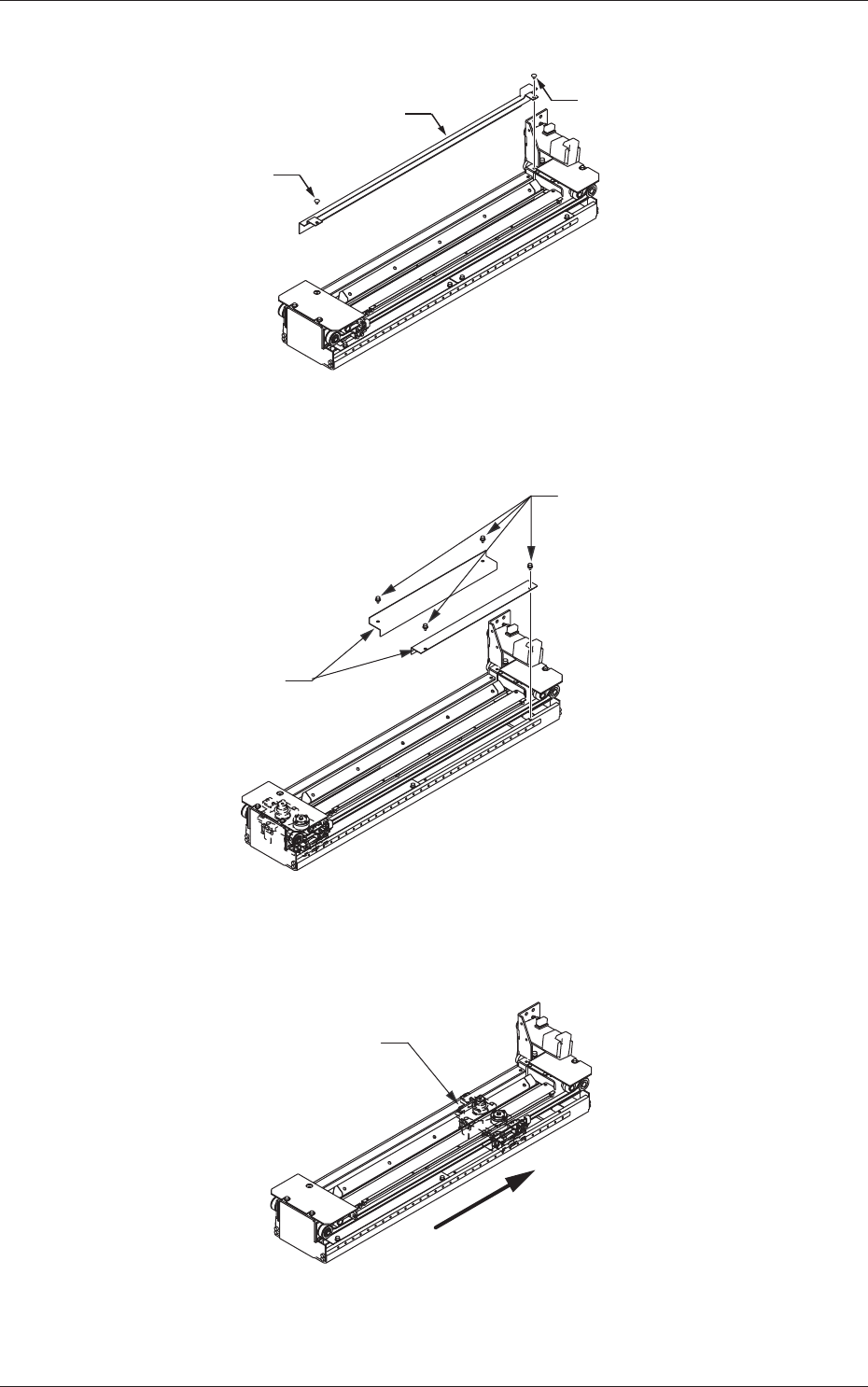

(4) 拧下 2 个螺丝，将皮带盖卸下来。

Fig.4A54-2

(5) 拧下 4 个螺丝，将机盖卸下来。

Fig.4A54-3

(6) 将切割器单元移动到右侧。

Fig.4A54-4

4.5 直线导轨注油口的注油步骤

0811-002

螺丝

机盖

切割器单元

皮带盖

螺丝
