2-22
0805-002
3.2 装置情报一览
装置情报编码 显示区分 A( 装置情报的概要 )
显示区分 B( 装置情报的详细 )
809302 传送带上面机盖开闭
供给传送带上面机盖关闭了。
809303 传送带上面机盖开闭
供给传送带上面机盖打开了。
809304 传送带上面机盖开闭
排出传送带上面机盖关闭了。
809305 传送带上面机盖开闭
前工序传送带上面机盖打开了。
809306 传送带上面机盖开闭
前工序传送带上面机盖关闭了。
809307 传送带上面机盖开闭
后工序传送带上面机盖打开了。
809308 传送带上面机盖开闭
后工序传送带上面机盖关闭了。
809401 线路板有无
供给传送带上检测到有手动送入线路板。
809402 线路板有无
排出传送带上的线路板被取掉了。
809501 传送带动作禁止信号被检出
供给传送带处于动作禁止状态。
809502 传送带动作禁止信号被检出
供给传送带的动作禁止状态被解除了
809503 传送带动作禁止信号被检出
排出传送带处于动作禁止状态。
809504 传送带动作禁止信号被检出
排出传送带的动作禁止状态被解除了
809701 线路板挡板
装置系统数据中定位挡板被设定为“不使用”。请确认是否存在定位挡板。
809702 线路板挡板
装置系统数据中定位挡板被设定为“不使用”。请确认是否存在定位挡板。
809801 送料器替代无效
吸取元件的替代送料器被设定为有效 , 请再次运行。
2-23
0805-002
4. 关于异常显示界面
装置检测出异常时，显示如下异常显示界面。

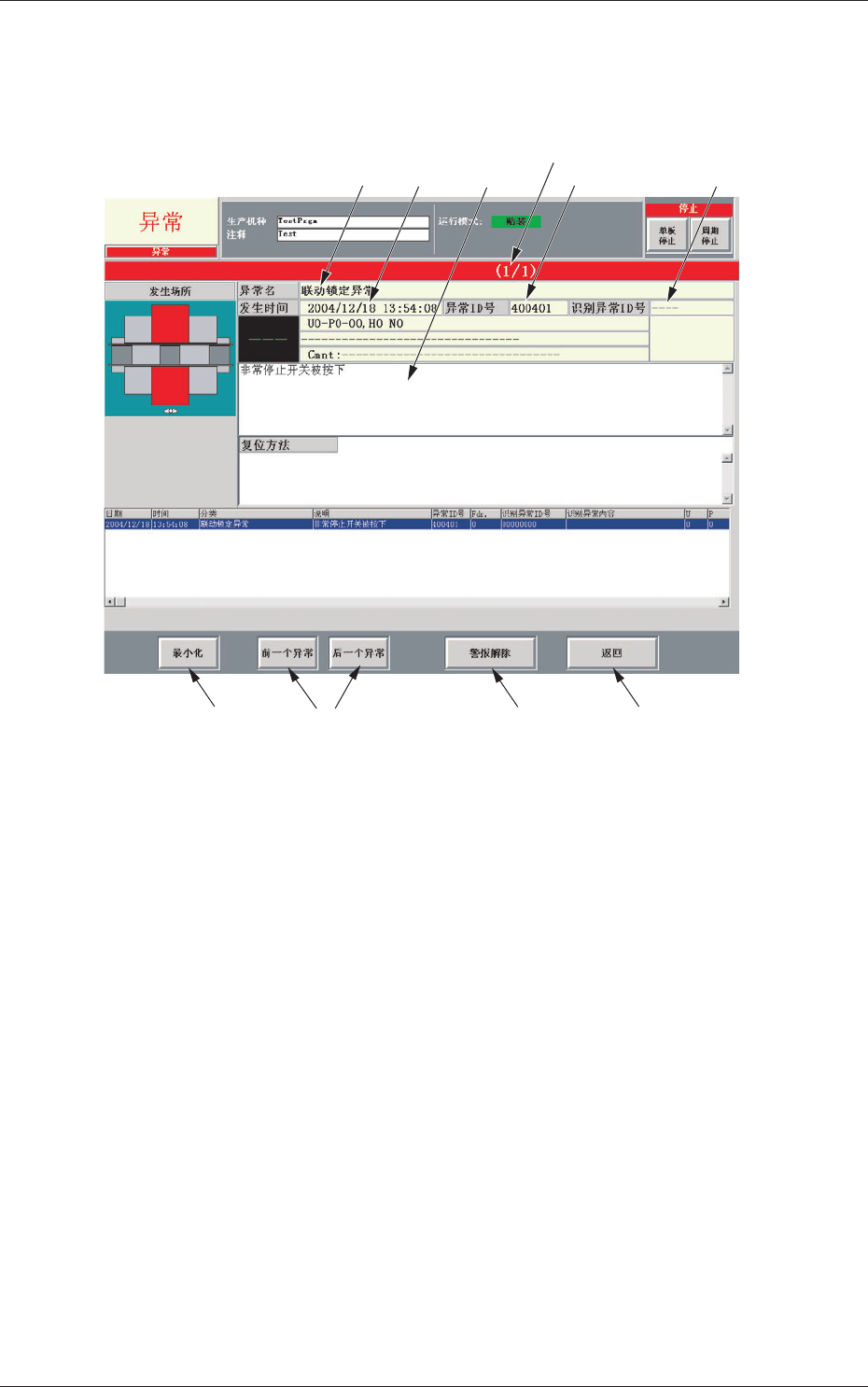

Fig.4B4 异常显示界面示例
[1] 异常 ID 号
用编号 (6 位 ) 显示异常区分。
发生异常时，请以异常 ID 号作为索引，参考“第三章 异常 ID 号
下的故障处理”章节。
[2] 识别异常 ID 号
用编号 (8 位 ) 显示异常区分。
发生异常时，请根据异常 ID 号，参考“第四章 识别异常 ID 号下
的故障处理”章节。
[3] 异常名
显示异常分类。
[4] 说明
显示异常说明和复位方法。
4. 关于异常显示界面
[6]
[1]
[9]
[8]
[10]
[3] [5]
[4]
[2]
[7]
2-240805-002
[5] 日期、时间
显示异常发生的日期与时间。
[6] 异常显示的页数
表示异常显示的总页数与当前页数。
例 (3/5)
总页数 : 5
当前页数 : 3
[7] 页面的切换
[ 前一个异常 ] 按钮 : 切换到前一页。
[ 后一个异常 ] 按钮 : 切换到下一页。
[8] ［警报解除］按钮
按下该按钮，只解除警音。
[9] ［返回］按钮
按下该按钮，解除警音和异常显示并返回到原来界面。
[10] ［最小化］按钮
按下该按钮，异常显示界面最小化，移动到界面的左下。
进行还原时，请双击最小化了的界面。
•
异常显示界面下的复位步骤
(1) 请记录异常显示“异常 ID 号 / 异常名 / 说明”。
Notice
忘记异常显示的情况，请参考保存在“生产运行菜单”中“情报再显
示子菜单”界面内的异常显示。
(2) 请按［返回］按钮，返回到原来界面。
(3) 请以异常 ID 号作为索引，参考“第三章 异常 ID 号下的故障处理”
或者“第四章 识别异常 ID 号下的故障处理”并进行正确的复位。
