1 - 28 3.3.6 切割器部 Fig.4A19-1 3.3 点检、清扫、注油部位 0710-001 Note

1-27

Fig.4A18

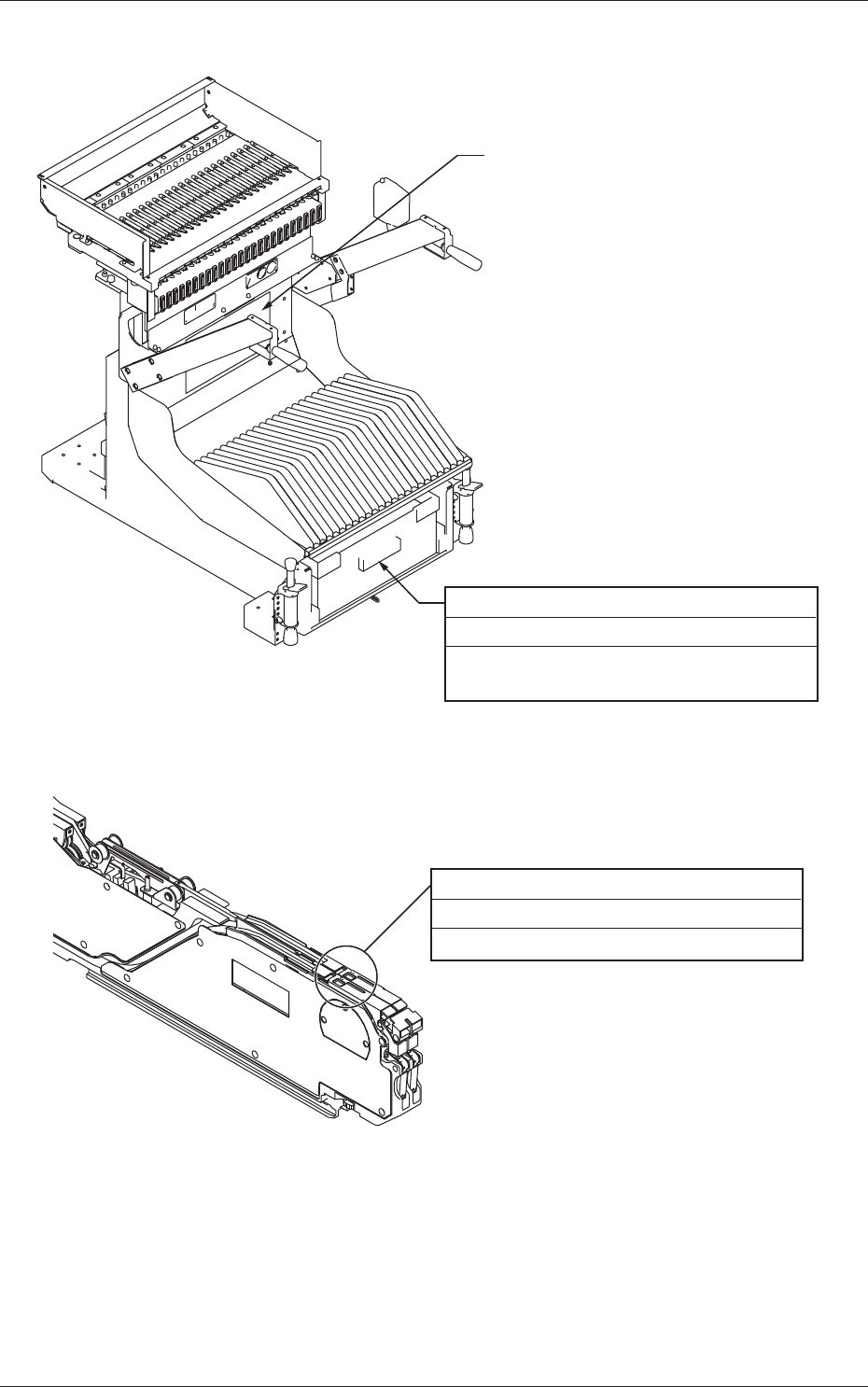

抑制器上面

毎天　清扫所要时间:2分钟

请用吸尘器吸取垃圾和灰尘，用棉纱擦去。

Fig.4A18-1

3.3 点检、清扫、注油部位

0710-001

碎屑箱

每天　清扫所要时间:1分钟

从切碎确认窗口看到的碎屑箱被空料带装满

时，请拉出碎屑箱，除去空料带。

切碎确认窗口

1-28

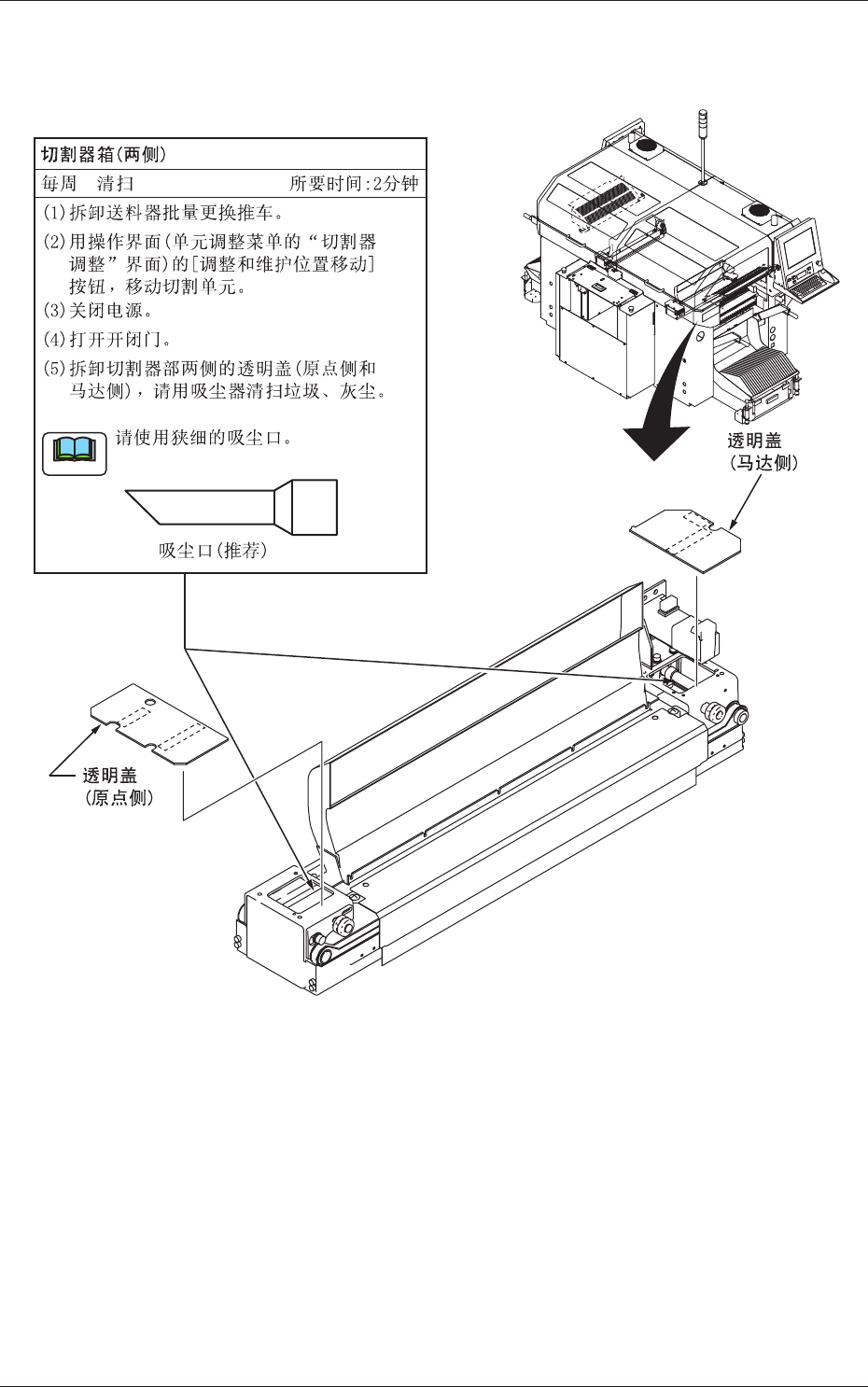

3.3.6 切割器部

Fig.4A19-1

3.3 点检、清扫、注油部位

0710-001

Note

1-29

警告

请注意切割器刀片进行作业。

•

有可能被切割器刀片切伤手等。

作业时请戴手套并充分注意。

•

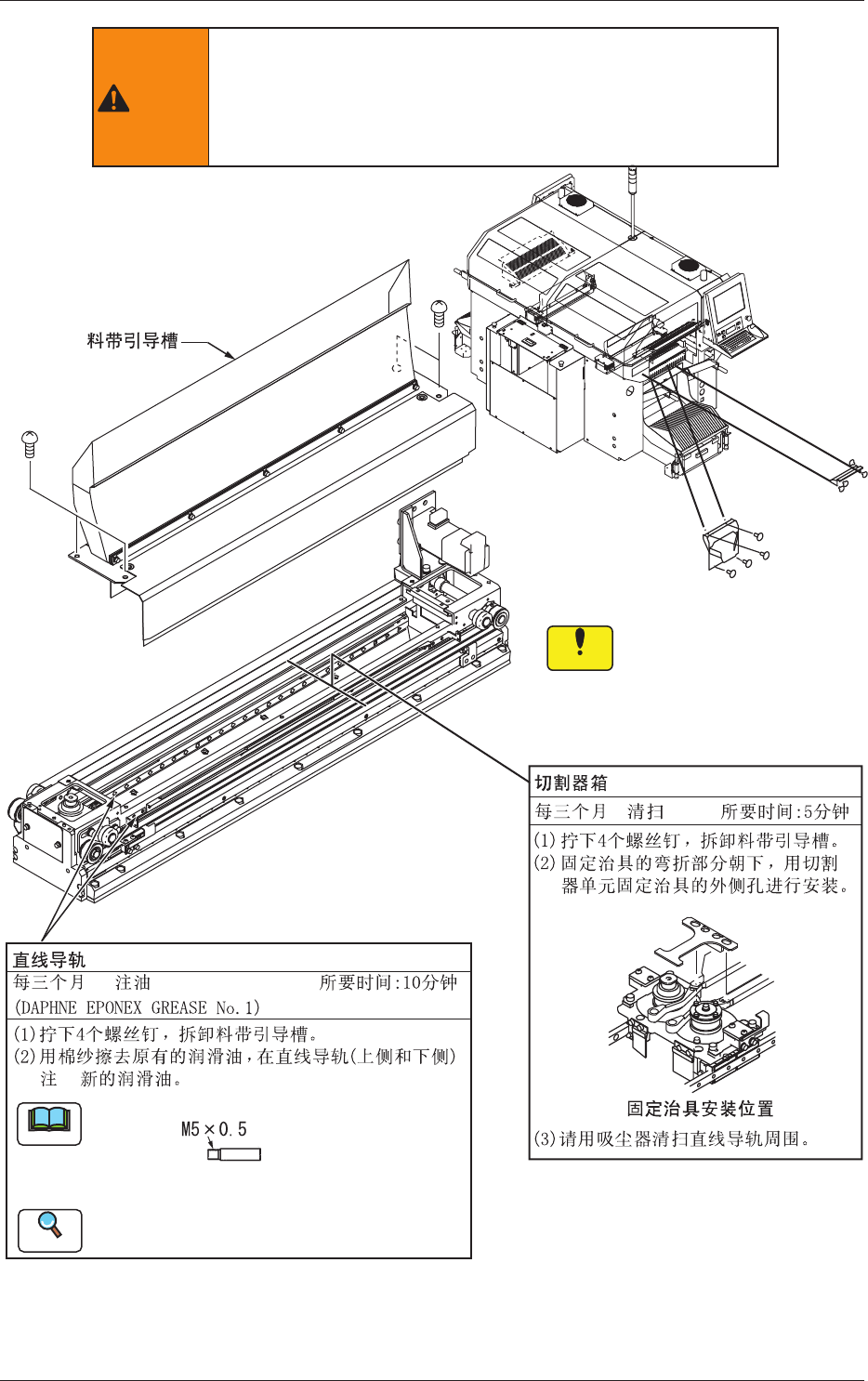

为防护起见，进行切割器部维护保养时，安装固定治具。

Fig.4A19-2

下盖

上盖

使用吸嘴为N形。

N形

注油步骤请参照“4.5 直线导轨注油口的注油

步骤”章节。

入

3.3 点检、清扫、注油部位

拆卸料带引导槽，安装

时请慎重进行作业，以

免 Y 轴直线标尺受损。

Notice

0805-002

Note

Reference
