- 106 - NOTE( 注記 ) #01....INSTALLATION POS ITION AND DIRECTION VARY IF THE PWB T RANSFER REFERENCE IS DIFFERENT. 基板搬送基準が異なると取付位置、方向が変わります。 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-1507 9 PWB_GUIDE_U_XL ＰＷＢ…
- 105 -

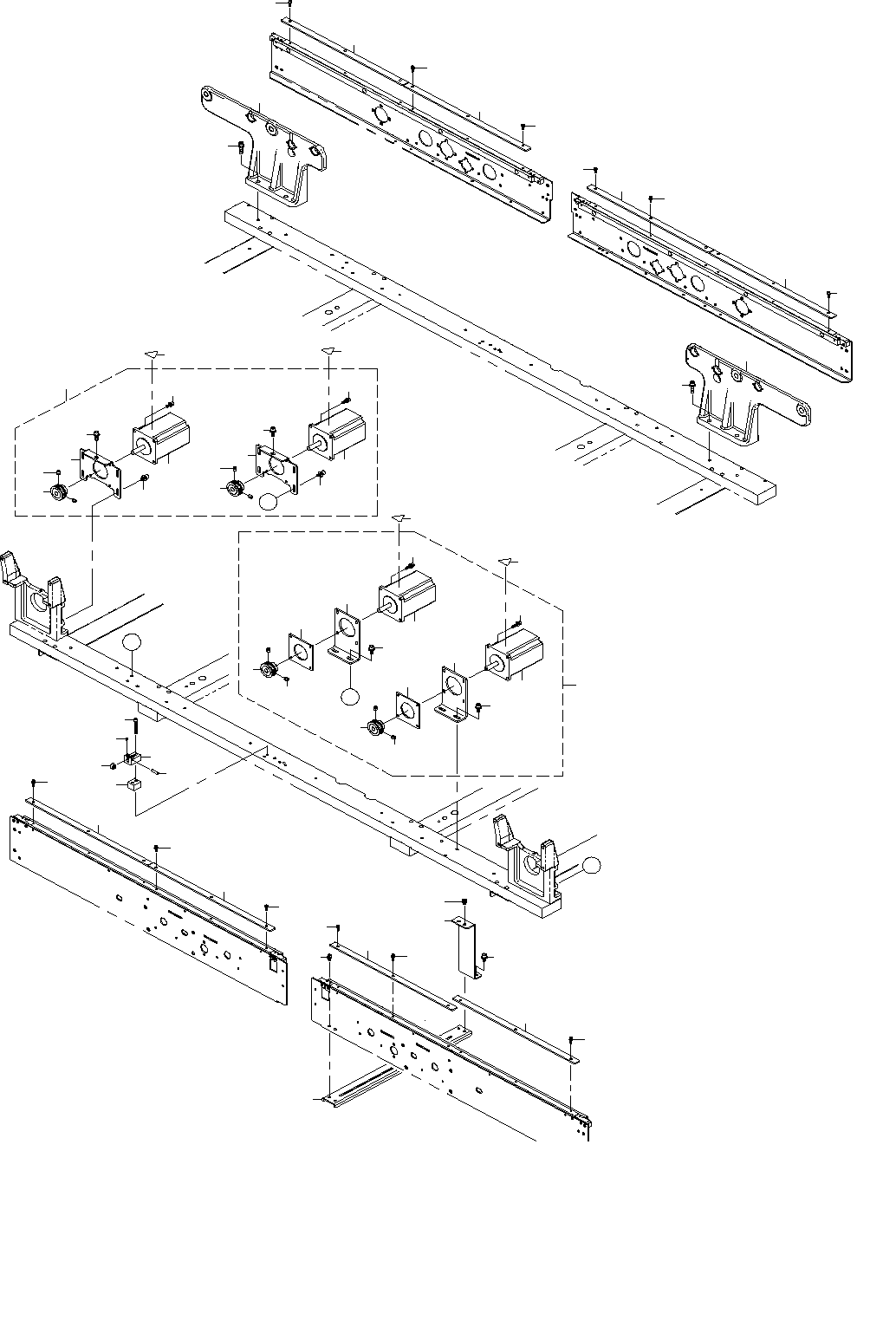

53.PWB CONVEYOR COMPONENTS (13) (TYPE XL)
基板搬送関係（１３）（ＸＬ 仕様）
３
４
１２
７
８
１７
１３
１４
５
１５
１６
９
Ｂ
８
７
４
３
９
５
６
１１
１１
１６
１５
１４
１３
１７
２
１０
２７
２０
１
１８
２６
２６
２６
２１
６
１２
２３
２２
２４
２４
Ｂ
１８
１８
１８
１８
１
８
１８
１８
２６
１９
Ａ
Ａ
１
１
１
１
１
１
１
２８
２８
２８
２８
２５
３２
２９
３３
３４
３１
３０
- 106 -
NOTE( 注記 ) #01....INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15079 PWB_GUIDE_U_XL
ＰＷＢガイドＵ＿ＸＬ
8
2 401-83561 CONVEYOR_MOTOR_C_ASM
搬送モータＣ組
1
3 400-01009 MOTOR BRAKET C(L)
モータブラケットＣ（Ｌ）
(2)
4 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
(2)
5 401-58136 2PHASE STEPPING MOTOR
２相ステッピングモータ
(2)
6 SL-6041642-TN SCREW
座金付き六角穴ボルト
(8)
7 400-00870 MOTOR PULLEY C
モータプーリＣ
(2)
8 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
9 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
10 401-83562 CONVEYOR_MOTOR_LR_ASM
搬送モータＬＲ組
1
11 401-58136 2PHASE STEPPING MOTOR
２相ステッピングモータ
(2)
12 SL-6041242-TN BOLT
座金付き六角穴ボルト
(8)
13 400-46034 MOTOR BRACKET S(6)
モータブラケットＳ（６）
(2)
14 400-00870 MOTOR PULLEY C
モータプーリＣ
(2)
15 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
16 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(2)
17 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
18 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
20
19
#01
401-83037 STOPPER_BASE
ストッパベース
1
20
#01
SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
2
21
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
22 402-15071 RAIL_STAND_RL_XL_PROCESSING
レールスタンドＲＬ＿ＸＬ加工
1
23 402-15072 RAIL_STAND_RR_XL_PROCESSING
レールスタンドＲＲ＿ＸＬ加工
1
24 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
25
#01
402-15080 STOPPER_BASE_SUPPORT_XL
ストッパベースサポート＿ＸＬ
1
26 CM-3003000-02 LABEL2 (25)
高温注意シール２（２５）
4
27
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
2
28 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
4
29 401-86607 UPPER_EDGE_SUPPORT_ROLLER
アッパーエッジサポートローラ
1
30 401-86608 ROLLER_BASE
ローラーベース
1
31 401-86609 SPACER_F
スペーサーＦ
1
32 401-93605 PARALLEL_PIN_D4X16
平行ピン ４Ｘ１６
1
33 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
2
34 SM-6043002-TN SCREW
六角穴ボルト
2
- 107 -

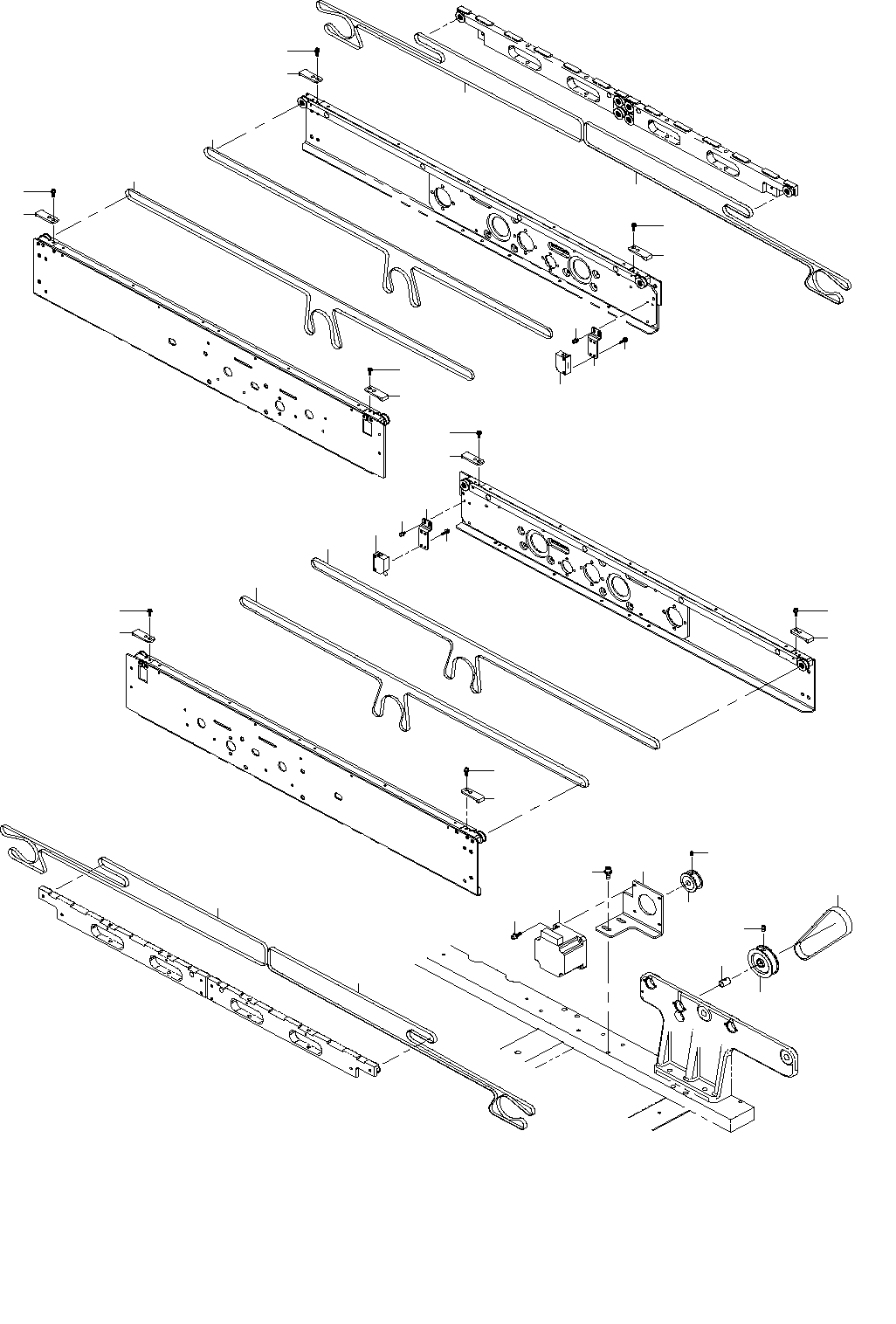

54.PWB CONVEYOR COMPONENTS (14) (TYPE XL)
基板搬送関係（１４）（ＸＬ 仕様）
１３
２
２
３
４
７
１０
９
１１
１２
１４
１４
１５
１５
１６
１６
１６
１６
１６
１６
１７
１８
１９
２２
１
１
１
１
２０
２０
２２
２２
２２
８
５
６
２０
２０
１９
１９
１９
２１
