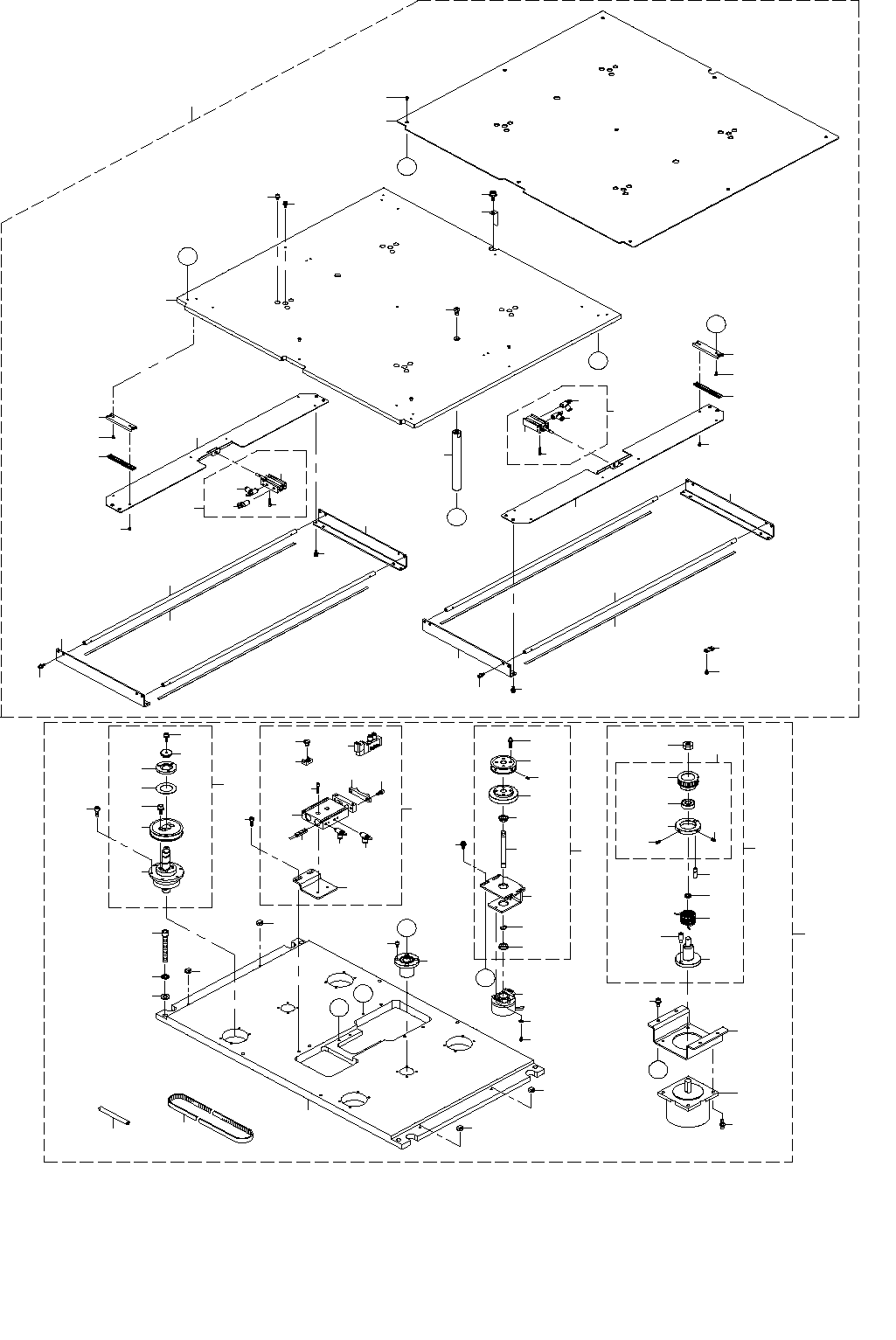

55.PWB CONVEYOR COMPONENTS (15) (TYPE XL)
基板搬送関係（１５）（ＸＬ 仕様）
３２
３
１７
１
３３
３３
３１
１６
１５
３０
２５
２６
１１
１１
７
１９
２６
２６
２５
２４
２３
２２
２０
２１
２６
１１
１１
１０
１０
２２
９
７
８
４
２
２７
１２
６
２８
２７
１８
１３
１２
２９
１４
５
- 110 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-88588 LEFT SENSOR UNIT_RS-1
レフトセンサユニット＿ＲＳ−１
1
2 401-46990 SENSOR_BR_A
センサブラケット＿Ａ
(1)
3 HX-0044000-00 CABLE BAND
束線バンド
(1)
4 401-46991 SENSOR_BR_B
センサブラケット＿Ｂ
(1)
5 400-01079 SENSOR BRAKET C
センサブラケット Ｃ
(1)
6 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
(1)
7 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(3)
8 G6518-880-000 SET PICK-UP
セットつまみ
(1)
9 400-58815 SPACER
スペーサ
(1)
10 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(3)
11 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
12 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ４Ｘ０．７ ２種
(3)
13 401-29046 SIDE SENSOR CABLE ASM
サイドセンサケーブル組
(1)
14 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
15 HX-0036700-0A GROMMET
エッジングブッシュ
(0.16)
16 EA-9500B00-00 CABLE BAND
結束バンド ６０
(5)
17 401-88589 RIGHT SENSOR UNIT_RS-1
ライトセンサユニット＿ＲＳ−１
1
18 400-01079 SENSOR BRAKET C
センサブラケット Ｃ
(1)
19 401-46991 SENSOR_BR_B
センサブラケット＿Ｂ
(1)
20 401-46990 SENSOR_BR_A
センサブラケット＿Ａ
(1)
21 400-01076 SENSOR SLIDE PLATE
センサスライドプレート
(1)
22 400-00912 SENSOR ADJUST SPRING
センサアジャストスプリング
(3)
23 G6518-880-000 SET PICK-UP
セットつまみ
(1)
24 400-58815 SPACER
スペーサ
(1)
25 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(3)
26 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
27 NM-6040002-SE NUT M4X0.7
六角ナット Ｍ４Ｘ０．７ ２種
(3)
28 401-29046 SIDE SENSOR CABLE ASM
サイドセンサケーブル組
(1)
29 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(1)
30 HX-0036700-0A GROMMET
エッジングブッシュ
(0.16)
31 EA-9500B00-00 CABLE BAND
結束バンド ６０
(5)
32 HX-0044000-00 CABLE BAND
束線バンド
(1)
33 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
4
