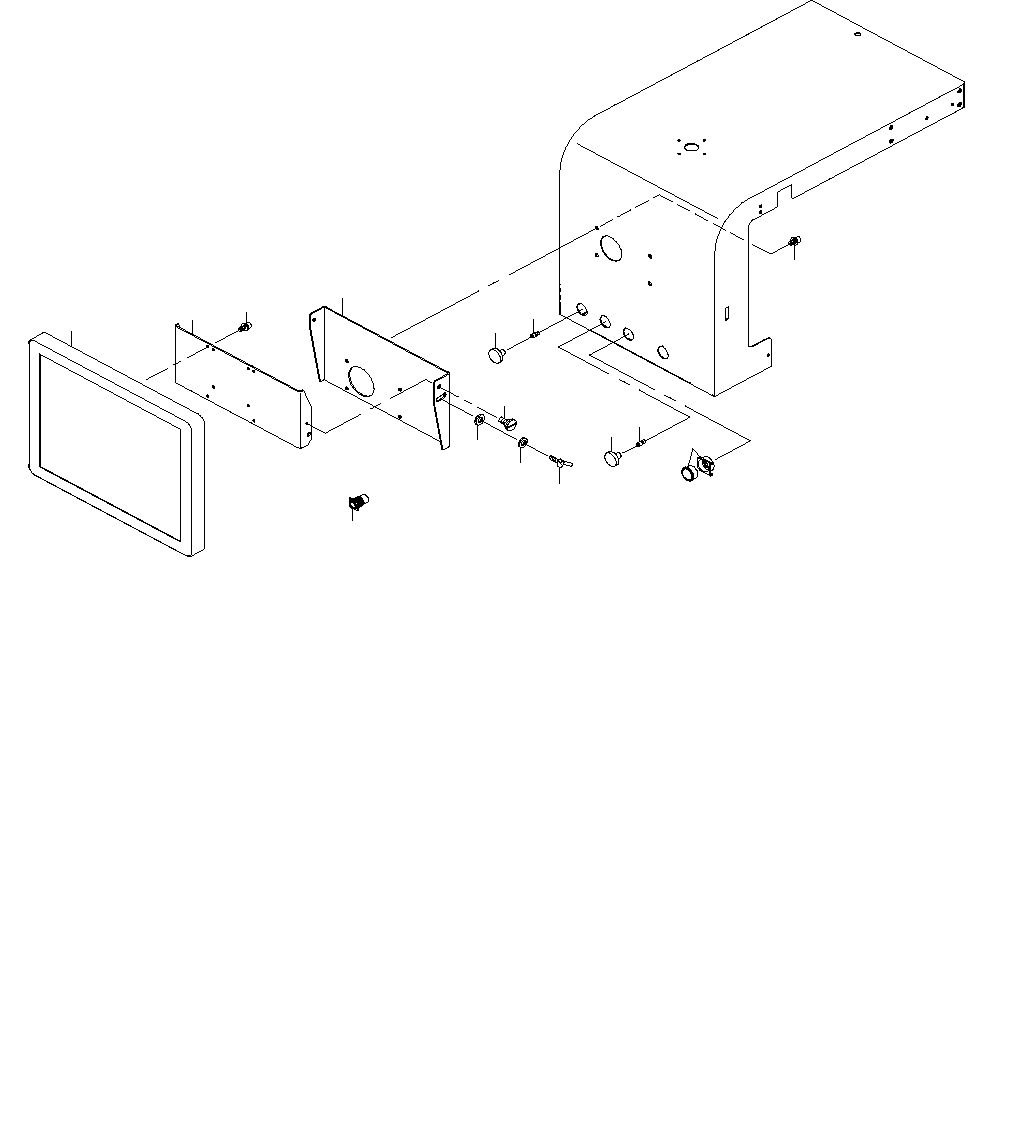

61.REAR MONITOR COMPONENTS
背面モニタ関係
２
１
６
７
１２
１３
１１
９
１０
８
３
４
５
４
５
- 122 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
1
2 HA-0055200-40 SWITCH
スイッチ
2
3 HA-0055200-30 SWITCH
スイッチ
2
4 HA-0055200-1C SWITCH
スイッチ
2
5 HA-0053400-70 SWITCH
スイッチ
2
6 401-83444 LCD_BRACKET
ＬＣＤブラケット
1
7 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
1
8 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
2
9 161-87007 WING BOLT
蝶ボルト
1
10 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
1
11 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
1
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
13 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
4
- 123 -

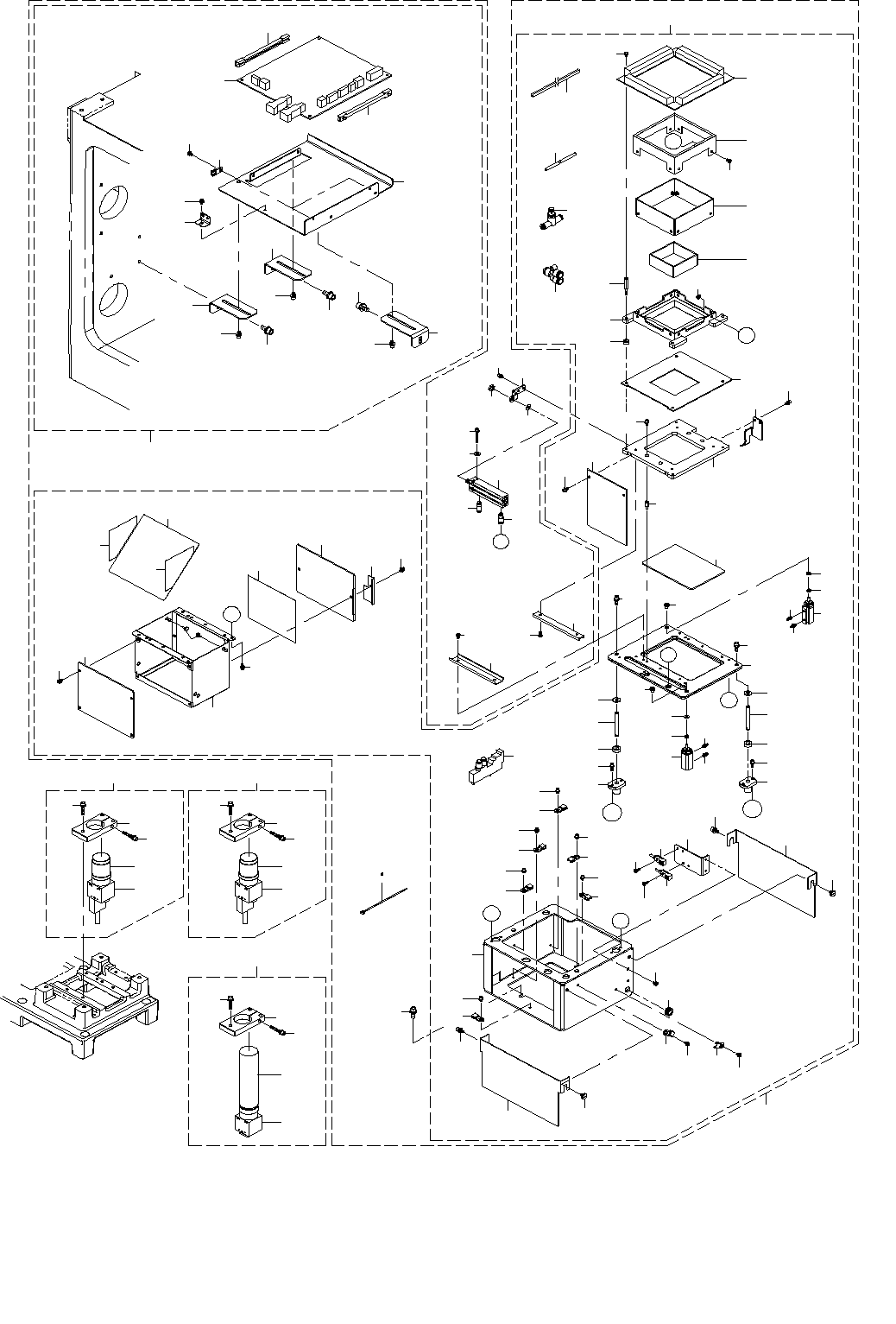

62.VCS COMPONENTS (1)
