- 129 - 65. TRAY HOLDER COMPONENTS トレイホルダ関係 ２ ３ ６ ５ ４ ８ １１ １２ １７ ３１ １２ １１ １０ ９ ８ ７ ４ ５ ６ ３ ２ ７ １５ １４ １７ １９ １９ ２０ ２０ ２０ ２０ ９ １０ １５ １４ ２１ ２２ ２２ ２３ ２４ ２６ ２５ ２６ ２７ ２８ ２９ ３０ ５２ ５１ ４４ ４５ ４０ ３９ ５０ ５０ ５０ ５０ ４７ ４６ ４８ ４４ ４５ ３７ ３７ …
- 128 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-28130 FCS_GLASS_PWB_ASM_RX-6
ＦＣＳガラス基板組ＲＸ−６
1
2 401-28131 GLASS_PLATE_FCS
ガラス板ＦＣＳ
(1)
3 401-28132 GLASS_PLATE_FRAME_B
ガラス板枠Ｂ
(1)
4 400-27196 DRAWING PAPER
色画用紙（黒）
1
5 401-28142 JIG_TRAY_B
治具トレーＢ
1
6 400-20304 FCS JIG CHIP B
ＦＣＳ治具チップＢ
2
7 400-27147 SILICON SHEET
シリコンシート
2
8 401-28143 JIG_TRAY_U
治具トレーＵ
1
9 401-87595 FCS_CARRYING_CASE_RS1
ＦＣＳキャリングケースＲＳ１
1
10 401-87596 INNER_PACKAGE_C_RS1
インナーパッケージＣ＿ＲＳ１
(1)
11 400-66811 INNER PACKAGE B
インナーパッケージＢ
(1)
12 401-28154 LOW_HEAD_SCREW_M4
低頭ねじＭ４
7
13 401-87704 FCS_JIG_CHIP_CASE_RS1
ＦＣＳ治具チップケースＲＳ１
1
14 400-27312 FCS JIG CHIP HOLDER
ＦＣＳ治具チップホルダ
(1)
15 400-27313 INNER A
インナーＡ
(2)
16 401-87597 INNER_B
インナーＢ
(1)
17 400-27315 INNER C
インナーＣ
(2)
18 400-27410 INNER D
インナーＤ
(1)
19 401-87598 INNER_E
インナーＥ
(1)
20 401-85344 JIG_NOZZLE_LNC
ジグノズルＬＮＣ
1
21 401-11970 LAMINATING_SEAL
ＬＡＭＩＮＡＴＩＮＧシール
1
22 401-28134 ADHESIVE_SHEET
粘着シート
48
23 401-33122 FCS INSTRUCTION MANUAL(RX-6_ST)
ＦＣＳ取扱説明書（ＲＸ−６＿ＳＴ）
1
24 400-66812 CUSHION A
クッションＡ
1
25 400-66813 CUSHION B
クッションＢ
1
26 400-27235 TRAYSEE
めがね拭き
1
27 J1066-000-00B HEXAGONAL WRENCH KEY (2MM)
六角棒スパナ ２ＭＭ
1
28 401-32594 CUSHION_C
クッション＿Ｃ
1
29 401-33186 ENTRY_CD_ASM
エントリー＿ＣＤ＿組
1
30 401-32599 CUSHION_D
クッション＿Ｄ
1
31 400-11453 CAL PIECE G
ＣＡＬピースＧ
1
32 401-87434 CAL_PIECE_G2
ＣＡＬピースＧ２
1
33 401-87435 JIG_TRAY_G2
治具トレイＧ２
1
- 129 -

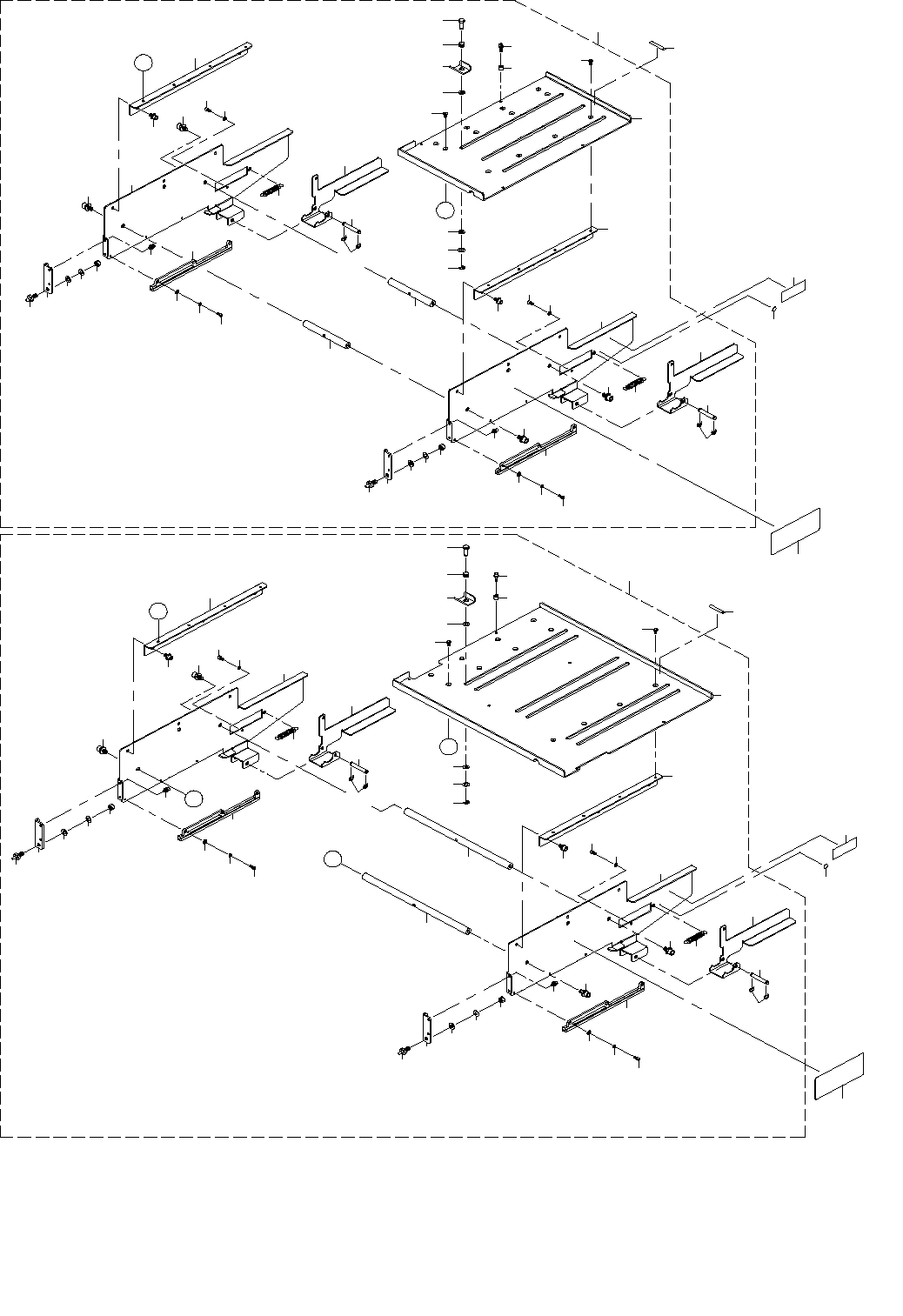

65.TRAY HOLDER COMPONENTS
トレイホルダ関係
２
３
６
５
４
８
１１
１２
１７
３１
１２
１１
１０
９
８
７
４
５
６
３
２
７
１５
１４
１７
１９
１９
２０
２０
２０
２０
９
１０
１５
１４
２１
２２
２２
２３
２４
２６
２５
２６
２７
２８
２９
３０
５２
５１
４４
４５
４０
３９
５０
５０
５０
５０
４７
４６
４８
４４
４５
３７
３７
３８
３９
４０
４１
４２
４７
４２
４１
３８
３４
３５
３６
６２
６１
１
３３
４９
５３
５４
５６
５５
５８
５７
５６
５２
６０
５９
４８
４６
Ｃ
Ｃ
Ｂ
Ｂ
４９
１８
１６
１８
１６
Ａ
Ａ
３２
１３
６６
６８
６５
６７
３１
１３
３２
６３
４３
６４
６３
４３
６４
６７
６８
６５
６６
３４
６１
６２
３６
３５
- 130 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83117 MTH3RB(TRAY_HOLDER_HALF)
ＭＴＨ３ＲＢ（トレイホルダハーフ）
1
2 401-82947 TH_PIN
ＴＨピン
(2)
3 401-82948 TH_PIN_BASE
ＴＨピンベース
(2)
4 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
5 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(2)
6 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(2)
7 401-82949 TH_SIDE_PLATE
ＴＨサイドプレート
(2)
8 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
9 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(2)
10 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(2)
11 400-85741 LOCK_SP
ロックＳＰ
(2)
12 401-67213 SLIDE_RAIL
スライドレール
(2)
13 SM-6850602-UZ SCREW M2.5 L=6
六角穴ボルト Ｍ２．５ Ｌ＝６
(6)
14 401-82950 TH_ANGLE
ＴＨアングル
(2)
15 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(6)
16 E7725-716-000 LOCK LEVER PIN
ロックレバーピン
(2)
17 400-85739 LOCK_HOLDER
ロックホルダー
(2)
18 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(4)
19 401-82953 TH_CENTER_STY_H
ＴＨセンタＳＴＹ＿Ｈ＿１２
(2)
20 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
21 401-82954 TH_TOP_PLATE_H
ＴＨトッププレートＨ
(1)
22 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(8)
23 E7307-700-000 CLAMP PIN
クランプピン
(3)
24 B2626-372-000 SPRING
針数調節つまみばね
(3)
25 E7709-700-000 TRAY HOLDER
トレーホルダ
(3)
26 400-76382 SLIDE WASHER
スライドワッシャ
(6)
27 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(3)
28 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(3)
29 E7303-715-000 TH GUIDE
ＴＨガイド
(4)
30 SL-6031042-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(4)
31 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(6)
32 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ２．６
(6)
33 401-83114 MTH2RB(TRAY_HOLDER_FULL)
ＭＴＨ２ＲＢ（トレイホルダフル）
1
34 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
35 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(2)
36 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(2)
37 401-82949 TH_SIDE_PLATE
ＴＨサイドプレート
(2)
38 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
39 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(2)
40 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(2)
41 400-85741 LOCK_SP
ロックＳＰ
(2)
42 401-67213 SLIDE_RAIL
スライドレール
(2)
43 SM-6850602-UZ SCREW M2.5 L=6
六角穴ボルト Ｍ２．５ Ｌ＝６
(6)
44 401-82950 TH_ANGLE
ＴＨアングル
(2)
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(6)
46 E7725-716-000 LOCK LEVER PIN
ロックレバーピン
(2)
47 400-85739 LOCK_HOLDER
ロックホルダー
(2)
48 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(4)
49 401-82951 TH_CENTER_STY_F
ＴＨセンタＳＴＹ＿Ｆ
(2)
50 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
51 401-82952 TH_TOP_PLATE_F
ＴＨトッププレートＦ
(1)
52 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(8)
53 E7307-700-000 CLAMP PIN
クランプピン
(6)
54 B2626-372-000 SPRING
針数調節つまみばね
(6)
55 E7709-700-000 TRAY HOLDER
トレーホルダ
(6)
56 400-76382 SLIDE WASHER
スライドワッシャ
(12)
57 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(6)
58 RE-0400000-K0 E-RING 4
Ｅ形止め輪 ４
(6)
59 E7303-715-000 TH GUIDE
ＴＨガイド
(4)
60 SL-6031042-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(4)
61 401-82947 TH_PIN
ＴＨピン
(2)
62 401-82948 TH_PIN_BASE
ＴＨピンベース
(2)
63 WP-0280501-SC WASHER M2.6
平座金みがき丸 Ｍ２．６
(6)
64 WS-0270002-KN SPRING WASHER M2.6
ばね座金 Ｍ２．６
(6)
65 E9635-455-000 REVISION SEAL
ＲＥＶ銘板
2
66 E1602-723-000 MARKER
取付けマーカ
2
67 400-94024 INSTALLING_CAUTION_LABEL
取付注意ラベル
2
68 CM-6005001-01 CHINA ROHS LABEL 10 S
中国ＲｏＨＳラベル １０ 小
2
