- 133 - 67. FEEDER BANK COMPONENTS (1) フィーダバンク関係（１） ２６ ２９ ２７ ２８ Ａ １６ １５ １７ １８ １４ ３０ ２０ １９ ２１ ４２ ４３ ２ ３ ３ ３ ３ ４ ５ ６ ８ ８ ９ １０ １３ １２ ８５ ２３ ２３ １１ ２２ ２４ ２５ ２５ ２６ ２８ ２７ ２９ ３０ ３２ ３３ ３４ ３５ ３６ ３７ ４０ ４１ ３８ ３９ ４４ ４４ ４５ ４５ ４６ ４７ ４９ …
- 132 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-29010 MINI SIGNAL TOWER CABLE ASM(OP)
ミニシグナルタワーケーブル組
2
2 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
8
- 133 -

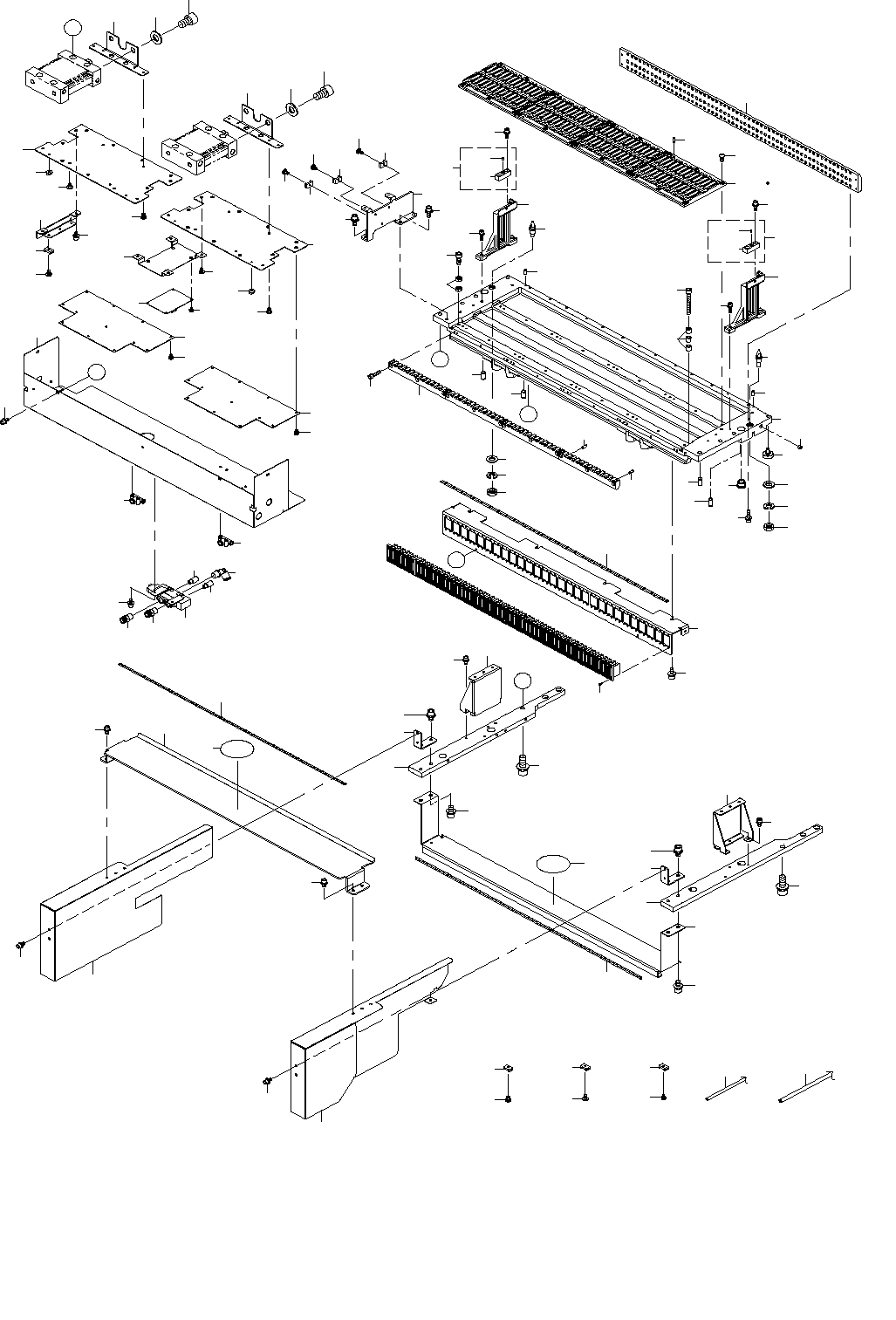

67.FEEDER BANK COMPONENTS (1)
フィーダバンク関係（１）
２６
２９
２７
２８
Ａ
１６
１５
１７
１８
１４
３０
２０
１９
２１
４２
４３
２
３
３
３
３
４
５
６
８
８
９
１０
１３
１２ ８５
２３
２３
１１
２２
２４
２５
２５
２６
２８
２７
２９
３０
３２
３３
３４
３５
３６
３７
４０
４１
３８
３９
４４
４４
４５
４５
４６
４７
４９
４８
５０
５１
５１
５２
５３
５３
５４
５４
５５
５６
５５
５６
５７
５７
５８
５９
６０
６０
６１
６１
６１
６１
６２
８７
６２
８６
６３
６４
６５
６７
６６
６８
６９
７０
７１
７２
７２
７３
７４
７５
７６
７６
７４
７８
７７
７９
８０
１
８８
８８
３１
７
８８
７
Ａ
Ｂ
Ｂ
Ｃ
Ｃ
８１
８４
８３
８２
９０
９１
９２
９２
９０
９１
９１
９０
８９
- 134 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69473 BANK ID PCB (RF) ASM
バンクＩＤ基板（ＲＦ）組
1
2 401-83119 E_BANK_BASE_R
イーバンクベースアール
1
3 PH-0600120-C0 PARALLEL PIN TYPE B 6X12
平行ピン Ｂ種 ６Ｘ１２
4
4 EZ-4453564-01 PLUG TAPER SCREW
テ−パ スクリュ− プラグ
1
5 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
2
6 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
7 E5721-729-000 LABEL
荷重禁止シール
2
8 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
8
9 401-67554 CLAMP_BLOCK
クランプブロック
4
10 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
12
11 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
10
12
#01
401-67530 GUIDE_RAIL
ガイドレール
4
13 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
24
14 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
1
15 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
1
16 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
17 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
1
18 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
1
19 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
1
20 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
21 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
1
22 401-83200 POSITIONING_PLATE
ポジショニングプレート
1
23 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
2
24 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
13
25 401-83142 MARK_STAND
マークスタンド
2
26 E2505-729-0A0 MARK ASM.
マーク組
2
27 E2601-725-000 MARK
マーク
(1)
28 E2505-729-000 MARK BASE
マークベース
(1)
29 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
4
30 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
31 401-83176 CAN_CONNECTOR_BR
キャンコネクタブラケット
1
32 401-82051 CONNECTOR_BIND
コネクタバインド
112
33 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
34 401-83148 BANK_PLATE_L
バンクプレート＿Ｌ
1
35 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
1
36 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
1
37 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
2
38 401-83150 BANK_PLATE_R
バンクプレート＿Ｒ
1
39 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
1
40 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
1
41 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
2
42 HX-0029400-00 FIXED BASE
固定ベース
2
43 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
44 401-83151 T_SAFETY_COVER_BR
Ｔセフティーカバーブラケット
2
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
6
46 401-83194 TROLLEY_SAFETY_COVER_L
トロリーセーフティカバーＬ
1
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
48 401-83195 TROLLEY_SAFETY_COVER_R
トロリーセーフティカバーＲ
1
49 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
50 401-83154 REGULATION_BAR_RS
レギュレーションバー＿ＲＳ
1
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
52 401-83155 REGULATION_BAR_B
レギュレーションバー＿Ｂ
1
53 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
54 401-83162 BANK_PCB_SUPPORT_BRACKET
バンク基板サポートブラケット
2
55 SM-6101602-TP SCREW M10 L=16
六角穴ボルト Ｍ１０ Ｌ＝１６
4
56 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
4
57 401-83163 BANK_PCB_BASE
バンク基板ベース
2
58 HX-0029400-00 FIXED BASE
固定ベース
8
59 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
8
60 HX-0070600-00 MOUNT BASE
マウントベース
2
61 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
12
62 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
18
63 401-83164 FD_PCB_BASE
ＦＤ＿基板ベース
1
64 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ２．５ Ｌ＝５
4
65 401-83165 CABLE_HOLDER
ケーブルホルダ
1
66 HX-0029400-00 FIXED BASE
固定ベース
3
67 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
68 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
69 401-83166 BANK_PCB_COVER
バンク基板カバー
1
70 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
71 400-93977 5PORT_SOLENOID_VALVE
５ポート電磁弁
1
72 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
2
73 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
1
74 401-83168 DIFFERENT DIAMETER_T
ディファレントダイアメータＴ
2
75 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
76 PX-0551040-00 SILENCER
サイレンサ
2
77 HX-0029400-00 FIXED BASE
固定ベース
11
78 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
11
79 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
2
80 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
2
81 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
1
82 SM-6054002-TN SCREW M5X0.8 L=40
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝４０
1
83 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
3
84 401-10316 SPACER
スペーサ
3
85
#02
401-83208 GUIDE_RAIL_R
ガイドレールＲ
4
86 401-83783 ELEC BANK L-SIDE PCB ASM
ＥＬＥＣバンク Ｌ−ＳＩＤＥ基板組
1
87 401-83784 ELEC BANK R-SIDE PCB ASM
ＥＬＥＣバンク Ｒ−ＳＩＤＥ基板組
1
88 401-84971 POSITION_LAVEL_56
ポジションラベル５６
3
89 401-83203 BANK_CONNECTOR_A_BR
バンクコネクタ＿Ａブラケット
1
90 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
91 HX-0029400-00 FIXED BASE
固定ベース
3
92 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
3
