- 144 - NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用 #02....FOR REAR OF THE MACHIN E マシン後側用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-69473 BANK ID PCB (RF) A SM バンクＩＤ基板（ＲＦ）組 1 2 401-89202 BANK_BAS E_R…
- 143 -

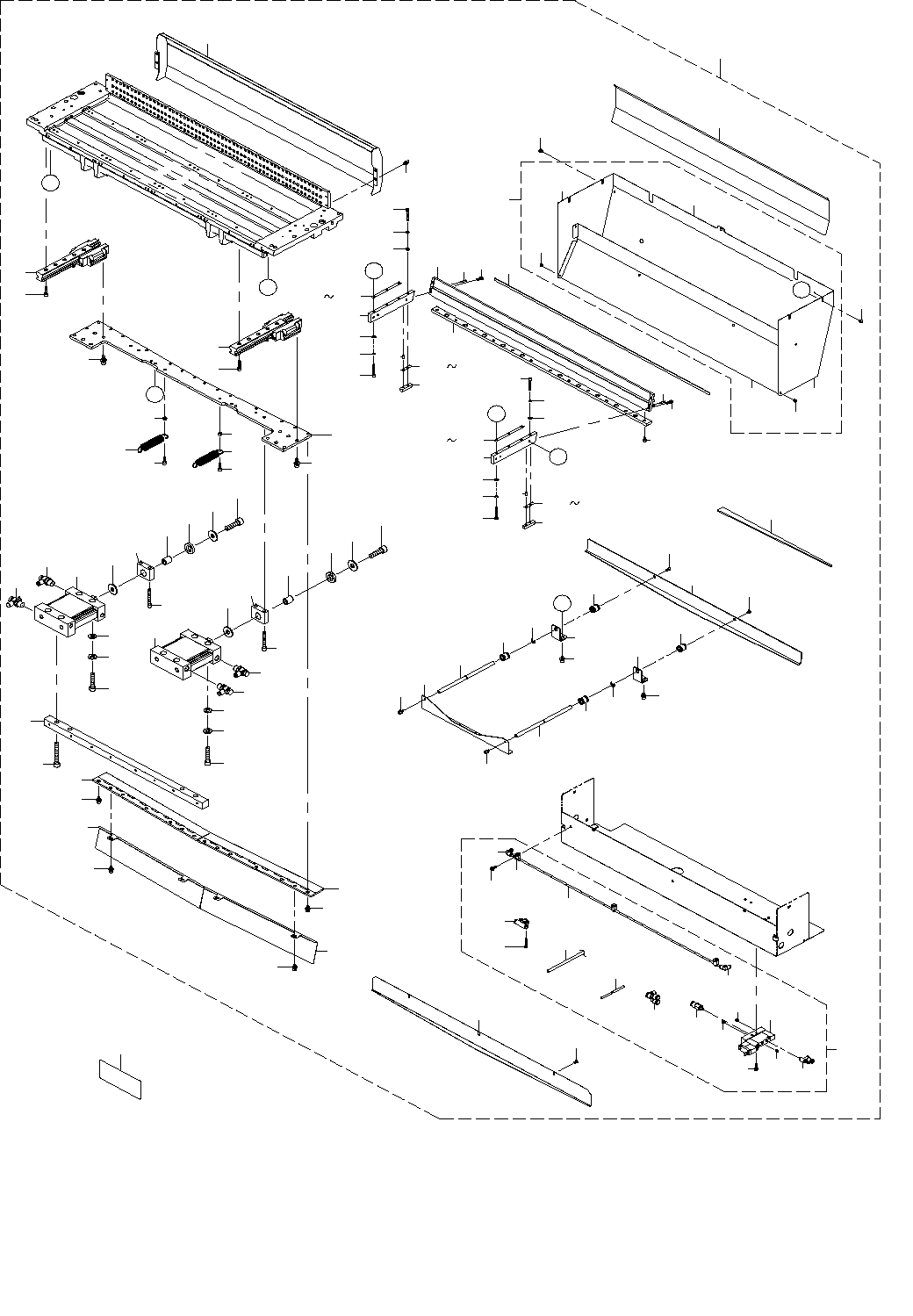

72.FEEDER BANK COMPONENTS (6) (TYPE XL)
フィーダバンク関係（６）（ＸＬ 仕様）
２６
２９
２７
２８
１６
１５
１７
１８
１４
３０
２０
１９
２１
４２
２
３
３
３
３
４
５
８
８
９
１０
１３
１２ ７６
２３
２３
１１
２２
２４
２５
２５
２６
２８
２７
２９
３０
３２
３３
３４
３６
３７
４０
４１
３８
４４
４４
４５
４５
４６
４７
４９
４８
５０
５１
５１
５５
５６
５５
５６
５７
６０
６０
６１
６１
６１
６２
７８
６２
７７
６４
６６
６７
６８
６９
６９
７０
７１
７２
７３
７３
７４
７５
１
７９
３１
７９
７
Ｂ
Ｂ
Ｃ
Ｃ
６３
８２
８１
８１
８０
６
３５
５２
６１
８１
４３
５４
４３
４３
４３
４３
４３
４３
３９
５３
５８
５９
６５
- 144 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69473 BANK ID PCB (RF) ASM
バンクＩＤ基板（ＲＦ）組
1
2 401-89202 BANK_BASE_R
バンクベースアール
1
3 PH-0600120-C0 PARALLEL PIN TYPE B 6X12
平行ピン Ｂ種 ６Ｘ１２
4
4 EZ-4453564-01 PLUG TAPER SCREW
テ−パ スクリュ− プラグ
1
5 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
2
6 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
13
7 E5721-729-000 LABEL
荷重禁止シール
1
8 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
8
9 401-67554 CLAMP_BLOCK
クランプブロック
4
10 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
12
11 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
10
12
#01
401-67530 GUIDE_RAIL
ガイドレール
4
13 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
24
14 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
1
15 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
1
16 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
17 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
1
18 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
1
19 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
1
20 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
21 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
1
22 401-83200 POSITIONING_PLATE
ポジショニングプレート
1
23 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
2
24 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
13
25 401-83142 MARK_STAND
マークスタンド
2
26 E2505-729-0A0 MARK ASM.
マーク組
2
27 E2601-725-000 MARK
マーク
(1)
28 E2505-729-000 MARK BASE
マークベース
(1)
29 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
4
30 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
31 401-83176 CAN_CONNECTOR_BR
キャンコネクタブラケット
1
32 401-82051 CONNECTOR_BIND
コネクタバインド
112
33 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
34 402-09115 BANK_PLATE_L
バンクプレート＿Ｌ
1
35 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
13
36 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
1
37 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
2
38 402-09116 BANK_PLATE_R
バンクプレート＿Ｒ
1
39 401-11974 RIVET_1661-0410
リベット＿１６６１−０４１０
2
40 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
1
41 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
2
42 HX-0070600-0A MOUNT BASE
マウントベース
2
43 HX-0005500-0N RUBBER BUSHING
ブッシュ
7
44 401-83151 T_SAFETY_COVER_BR
Ｔセフティーカバーブラケット
2
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
6
46 401-83194 TROLLEY_SAFETY_COVER_L
トロリーセーフティカバーＬ
1
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
48 401-88175 TROLLEY_SAFETY_COVER_R
トロリーセーフティカバーＲ
1
49 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
50 401-83154 REGULATION_BAR_RS
レギュレーションバー＿ＲＳ
1
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
52 HX-0070600-00 MOUNT BASE
マウントベース
3
53 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
2
54 HX-0070600-00 MOUNT BASE
マウントベース
4
55 SM-6101602-TP SCREW M10 L=16
六角穴ボルト Ｍ１０ Ｌ＝１６
2
56 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
2
57 401-96173 BANK_PCB_BASE
バンク基板ベース
2
58 HX-0070600-0A MOUNT BASE
マウントベース
8
59 HX-0070600-0A MOUNT BASE
マウントベース
2
60 HX-0070600-00 MOUNT BASE
マウントベース
2
61 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
62 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
18
63 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
64 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ２．５ Ｌ＝５
4
65 EA-9500B01-00 CABLE BAND
束線バンド
1
66 401-96257 BANK_PCB_COVER
バンク基板カバー
1
67 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
68 400-93977 5PORT_SOLENOID_VALVE
５ポート電磁弁
1
69 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
2
70 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
1
71 401-83168 DIFFERENT DIAMETER_T
ディファレントダイアメータＴ
2
72 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
73 PX-0551040-00 SILENCER
サイレンサ
2
74 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
2
75 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
2
76
#02
401-83208 GUIDE_RAIL_R
ガイドレールＲ
4
77 401-83783 ELEC BANK L-SIDE PCB ASM
ＥＬＥＣバンク Ｌ−ＳＩＤＥ基板組
1
78 401-83784 ELEC BANK R-SIDE PCB ASM
ＥＬＥＣバンク Ｒ−ＳＩＤＥ基板組
1
79 401-84971 POSITION_LAVEL_56
ポジションラベル５６
2
80 401-83203 BANK_CONNECTOR_A_BR
バンクコネクタ＿Ａブラケット
1
81 HX-0070600-0A MOUNT BASE
マウントベース
1
82 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
1
- 145 -
73.FEEDER BANK COMPONENTS (7) (TYPE XL)
フィーダバンク関係（７）（ＸＬ 仕様）
２
２
４
４
３
３
５
６
７
８
８
９
９
１０
１１
１３
１４
１５
１５
１５
１５
１６
１６
１７
１７
１８
１９
１９
２０
２１
２１
２２
２２
２３
２５
２５
２６
２６
２７
２７
２８
２８
２９
２９
３０
３０
３２
３２
３２
３２
３３
３１
３４
３５
３６
３６
３７
３７
３１
３８
３９
３３
３８
３９
４０
４０
４０
４１
４２
４３
４０
４１
４２
４３
４４
４４
４５
４５
４６
４７
４８
５１
７７
７７
７８ ８０
１０
７８ ８０
５５ ５８
５５ ５８
５９
６０
６１
６３
６４
６４
６５
６６
６７
６９
７１
７２
７３
７４
７５
６２
２４
１
Ａ
Ａ
Ｂ
Ｂ
Ｃ
Ｃ
Ｄ
Ｄ
８５
２４
１２
１２
６８
７０
７０
７０
８２
８１
８２
８１
５
８３
８４
８３
８４
５２
５３
５０
５４
５４
４９
７６
１１
