- 149 - 75. FEEDER BANK COMPON ENTS (9) (TYPE XL) フィーダバンク関係（９） （ＸＬ 仕様） １３ ３ ４ ５ ６ ７ ７ ８ ９ １０ １１ １２ １２ ２ １８ １ ２６ １７ ２４ ２３ １６ ２１ ２１ １９ ２０ ２２ ２５ １４ １５ ２５
- 148 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15491 REEL_HOLDER_U
リールホルダＵ
1
2 402-15492 REEL_HOLDER_PLATE_ASM
リールホルダプレート組
(28)
3 402-15120 REEL_HOLDER_PLATE
リールホルダプレート
(2)
4 402-15133 ROLLER_SHAFT
ローラシャフト
(2)
5 E3602-706-000 GUIDE ROLLER 12/16
ガイドローラ１２／１６
(2)
6 E3602-706-000 GUIDE ROLLER 12/16
ガイドローラ１２／１６
(28)
7 402-15119 REEL_HOLDER_SH_XL_B
リールホルダシャフトＸＬ＿Ｂ
(1)
8 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
9 402-15118 REEL_HOLDER_STAY
リールホルダステー
(1)
10 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
(4)
11 402-15495 REEL_HOLDER_B_FIX
リールホルダＢ固定
1
12 402-15493 REEL_HOLDER_B
リールホルダＢ
(1)
13 402-15121 TAPE_HOLDER_PL_L_XL
テープホルダプレートＬ＿ＸＬ
(1)
14 402-15122 TAPE_HOLDER_PL_R_XL
テープホルダプレートＲ＿ＸＬ
(1)
15 402-15137 T_BOX_FRAME
トラッシュボックスフレーム
(2)
16 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(8)
17 402-15134 SLIT_PLATE
スリットプレート
(3)
18 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
19 402-15136 T_BOX_STAY
トラッシュボックスステー
(4)
20 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
21 402-15119 REEL_HOLDER_SH_XL_B
リールホルダシャフトＸＬ＿Ｂ
(2)
22 E3602-706-000 GUIDE ROLLER 12/16
ガイドローラ１２／１６
(60)
23 402-15116 WASHER
ワッシャ
(20)
24 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
25 402-15135 SEPARATION_PLATE_RS
セパレーションプレートＲＳ
(27)
26 401-85550 TRASH_BOX
トラッシュボックス
(1)
27 401-84971 POSITION_LAVEL_56
ポジションラベル５６
(2)
28 402-15494 REEL_HOLDER_B_FIX_PARTS
リールホルダＢ固定パーツ
(1)
29 400-94860 TH_CASTER
ＴＨキャスター
(2)
30 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
31 402-15138 TH_CASTER_BR
ＴＨキャスターＢＲ
(2)
32 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
33 400-89239 E_TROLLEY_PLATE
Ｅトロリープレート
(2)
34 SM-1050801-SC SCREW M5X0.8 L=8
皿小ねじ Ｍ５Ｘ０．８ Ｌ＝８
(2)
35 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
36 402-15496 REGULATTION_BAR_FIX
レギュレーションバー固定
1
37 E3602-706-000 GUIDE ROLLER 12/16
ガイドローラ１２／１６
(31)
38 402-15115 REEL_HOLDER_SH_XL_U
リールホルダシャフトＸＬ＿Ｕ
(1)
39 402-15116 WASHER
ワッシャ
(30)
40 402-15113 R_BAR_SUPPORT_L
ＲバーサポートＬ
(1)
41 402-15114 R_BAR_SUPPORT_R
ＲバーサポートＲ
(1)
42 402-15117 REGULATION_BAR_TR
レギュレーションバーＴＲ
(1)
43 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
44 402-15123 R_HOLDER_U_BR_L
リールホルダＵブラケットＬ
(1)
45 NM-6040001-SC NUT M4X0.7 TYPE1
六角 ナット Ｍ４Ｘ×０．７ １種
(2)
46 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
(1)
47 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(2)
48 402-15124 R_HOLDER_U_BR_R
リールホルダＵブラケットＲ
(1)
49 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(2)
50 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
(1)
51 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(2)
52 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
53 402-15157 STOPPER
ストッパー
4
54 402-15158 GUIDE
ガイド
4
55 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
8
56 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
8
57 401-89896 TRASH_GUIDE_L2
トラッシュガイド＿Ｌ２
2
58 401-89897 TRASH_GUIDE_C2
トラッシュガイド＿Ｃ２
2
59 401-89898 TRASH_GUIDE_R2
トラッシュガイド＿Ｒ２
2
60 401-89899 TRASH_GUIDE_RS2
トラッシュガイド＿ＲＳ２
2
61 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
8
62 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
12
63 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
12
64 401-99894 SEALING_PACKING_140
シーリングパッキン１４０
9
65 402-15156 SHOOT_COVER
シュートカバー
2
66 402-15058 DUCT_BR_F
ダクト＿ＢＲ＿Ｆ
4
67 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
4
68 401-88171 BANK_UNIT_R_COVER
バンクユニットＲカバー
1
69 401-81844 COVER_RUB_BR_F
カバー＿ＲＵＢブラケットＦ
(2)
70 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
71 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
72 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(2)
73 401-88176 COVER_RUC_S
カバー＿ＲＵＣ＿Ｓ
(1)
74 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
75 401-88177 COVER_RUC_BR
カバー＿ＲＵＣブラケット
(2)
76 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(2)
77 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
78 401-58856 COVER_RUB
カバー＿ＲＵＢ
(1)
79 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(4)
- 149 -
75.FEEDER BANK COMPONENTS (9) (TYPE XL)
フィーダバンク関係（９）（ＸＬ 仕様）
１３
３
４
５
６
７
７
８
９
１０
１１
１２
１２
２
１８
１
２６
１７
２４
２３
１６
２１
２１
１９
２０
２２
２５
１４
１５
２５
- 150 -

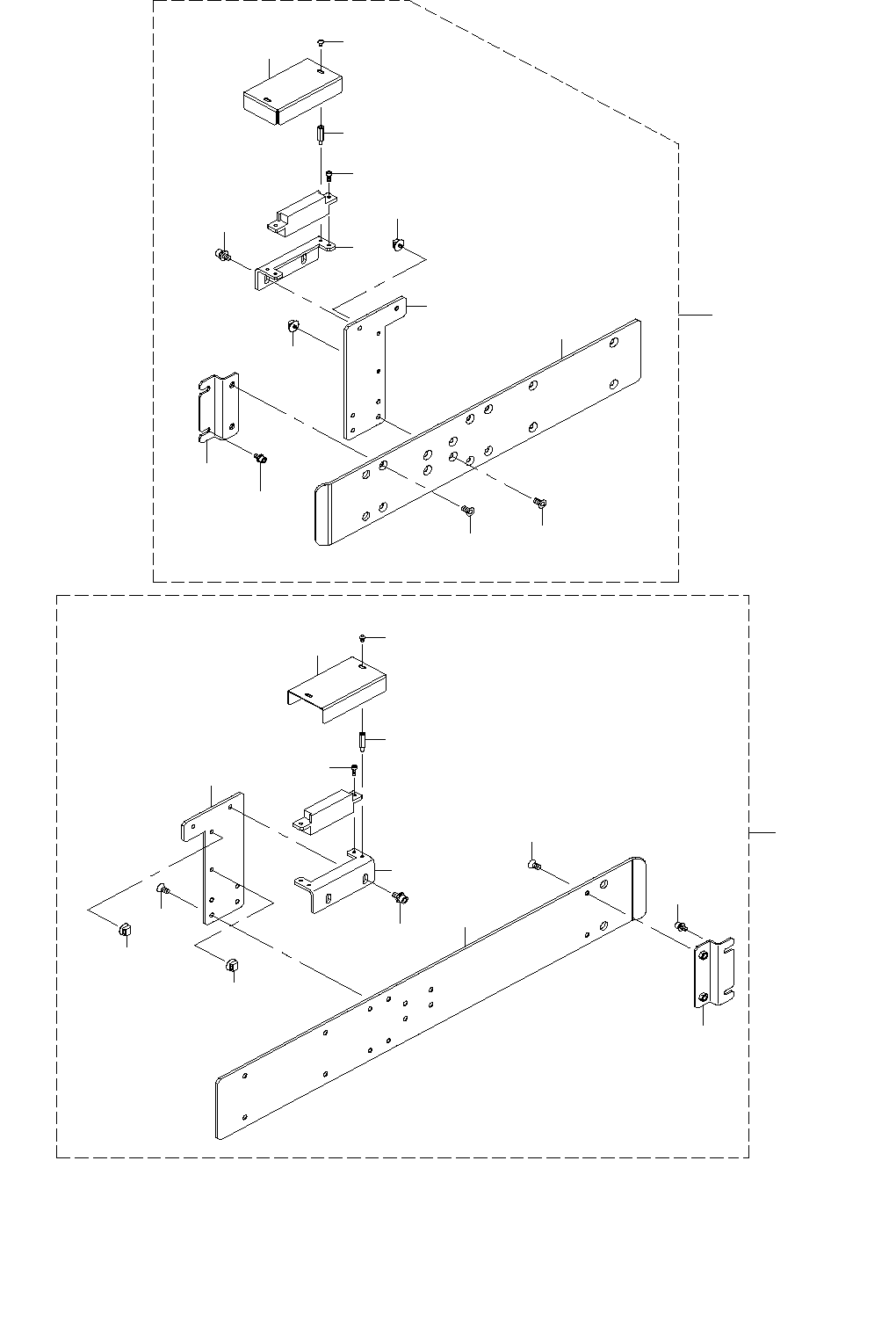

NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-83612 GUIDE_RAIL_FL_ASM
ガイドレールＦＬ組
1
2 401-83192 BANK_CONNECTOR_B_BR
バンクコネクタ＿Ｂ＿ブラケット
(1)
3 401-83209 CONNECTOR_B_COVER
コネクタＢカバー
(1)
4
#01
401-83193 ROLLER_GUIDE_F
ローラガイド＿Ｆ
(1)
5 400-93852 ROLLER_GUIDE_SUPPORT_FL
ローラガイドサポートＦＬ
(1)
6 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
7 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(10)
8 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
9 SM-6030802-TN SCREW
六角穴ボルト
(2)
10 HX-0035400-00 STUD
基板パーツ
(2)
11 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
12 HX-0070600-0A MOUNT BASE
マウントベース
(2)
13 401-83191 BANK_CONNECTOR_B_SUPPORT_BR
バンクコネクタ＿Ｂ＿サポートブラケット
(1)
14
#02
401-83613 GUIDE_RAIL_RL_ASM
ガイドレールＲＬ組
1
15 401-83191 BANK_CONNECTOR_B_SUPPORT_BR
バンクコネクタ＿Ｂ＿サポートブラケット
(1)
16 401-83192 BANK_CONNECTOR_B_BR
バンクコネクタ＿Ｂ＿ブラケット
(1)
17 401-83209 CONNECTOR_B_COVER
コネクタＢカバー
(1)
18
#02
401-83205 ROLLER_GUIDE_R
ローラガイド＿Ｒ
(1)
19 400-93852 ROLLER_GUIDE_SUPPORT_FL
ローラガイドサポートＦＬ
(1)
20 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
21 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(10)
22 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
23 SM-6030802-TN SCREW
六角穴ボルト
(2)
24 HX-0035400-00 STUD
基板パーツ
(2)
25 HX-0070600-0A MOUNT BASE
マウントベース
(2)
26 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
