- 167 -

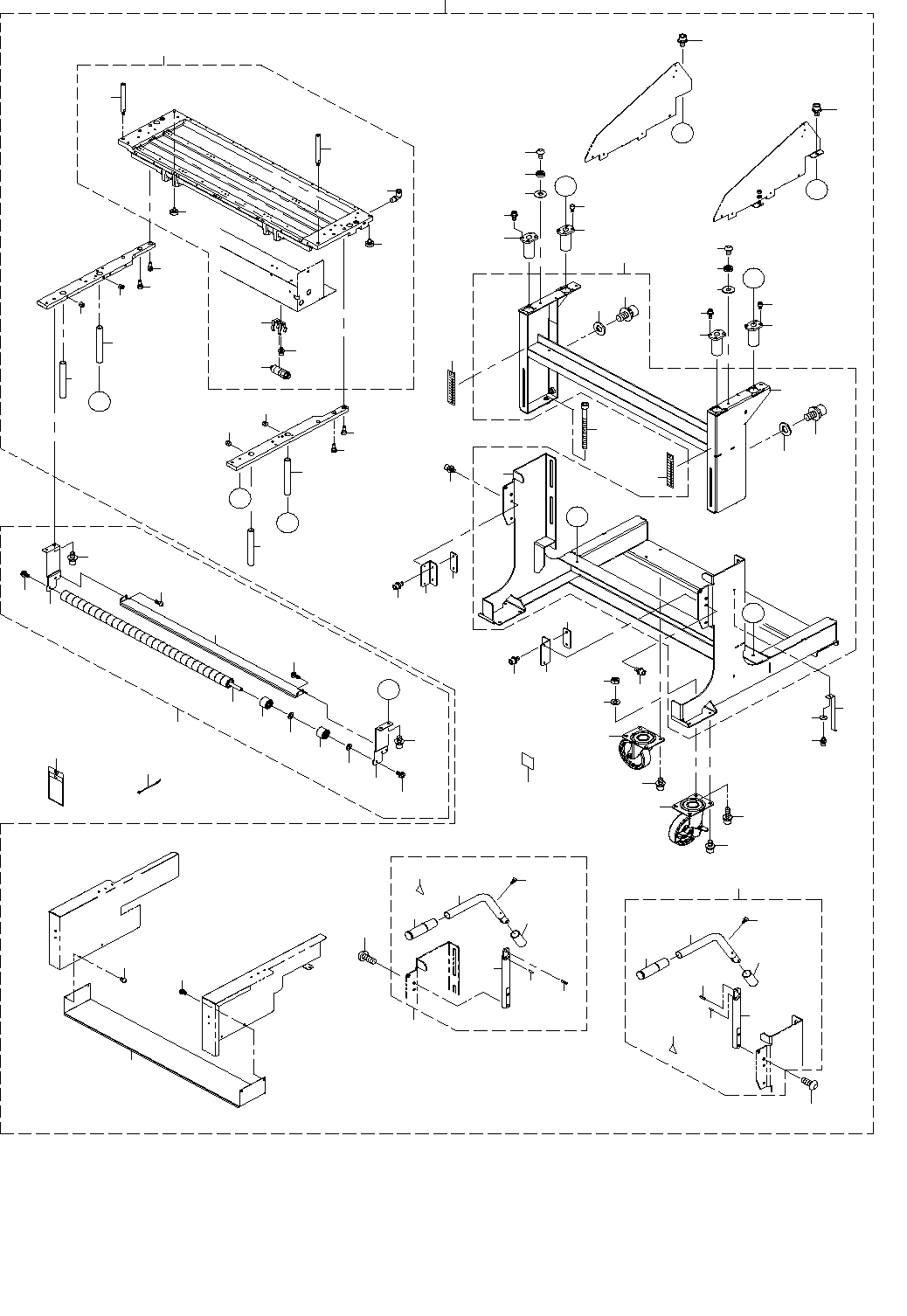

84.REPLACING OVERALL CHANGER TRUCK COMPONENTS (8) (TYPE XL)
一括交換台車関係（８）（ＸＬ 仕様）
９
Ｂ
Ａ
４５
１２
１３
１４
１
３７
３５
３０
３３
３４
２８
３２
３２
３７
３１
１５
５
６
３８
６
５
８
１５
１２
１３
１４
８
９
９
８
８
９
１７
２９
３８
２９
７
７
２
３６
３６
５０
５０
１６
４５
７
７
５０
５０
１０
１０
１０
１０
４６
４９
４９
４８
４７
４７
４４
３０
３５
３３
３４
３１
６０
５６
５２
５５
５４
５８
５４
５３
５７
５９
５６
６１
５９
５７
５５
２４
２５
２７
２６
２７
２６
２４
１９
２０
２５
２２
２３
２１
３９
４０
４０
６２
５１
Ａ
Ｂ
Ｃ
Ｃ
１８
１１
４
４３
４２
Ｄ
３
Ｄ
Ｅ
Ｅ
４１
４１
- 168 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15498 TROLLEY_FRAME_ASM
トロリーフレーム組
1
2 402-15159 TROLLEY_ASM
トロリー組
(1)
3 402-15150 TROLLEY_BOTTOM_VE_XL
トロリーボトムＶＥ＿ＸＬ
(1)
4 402-15151 TROLLEY_UPPER_XL
トロリーアッパーＸＬ
(1)
5 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(4)
6 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(4)
7 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
8 SB-8160005-C0 BEARING
ころがり軸受
(4)
9 SM-6040602-TN SCREW
六角穴ボルト
(16)
10 400-01734 SCREW
段ねじ
(4)
11 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル １０ 大
(1)
12 400-89239 E_TROLLEY_PLATE
Ｅトロリープレート
(4)
13 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
(4)
14 WP-0621036-SP WASHER
平座金
(4)
15 400-01730 SCALE MARKS SEAL
メモリシール
(2)
16 400-23476 FG GUM SHEET
ＦＧゴムシート
(1)
17 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
18 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(1)
19 400-94859 CASTER_107N
キャスター １０７Ｎ
(2)
20 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
21 402-15139 CASTER_107NS
キャスター１０７ＮＳ
(2)
22 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(6)
23 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト Ｍ６ Ｌ＝２０
(2)
24 402-15110 LOCK_BRACKET
ロックブラケット
(2)
25 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
26 402-15111 TROLLEY_NUT_PLATE
トロリーナットプレート
(2)
27 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
28 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ１２ Ｌ＝１５０
(2)
29 401-87617 TROLLEY_HANDLE_ASM
トロリーハンドル組
(2)
30 401-87629 HANDLE_SHAFT
ハンドルシャフト
(1)
31 401-87628 TROLLEY_HANDLE
トロリーハンドル
(1)
32 PS-0400122-KP SPRING PIN TYPE W 4X12
スプリングピン Ｗ形 ４Ｘ１２
(3)
33 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
34 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
35 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
36 CM-3002000-03 FINGER INJURY CAUTION LABEL (31.5)
指怪我注意シール （３１．５）
(1)
37 PS-0600182-KP SPRING PIN TYPE W 6X18
スプリングピン Ｗ形 ６Ｘ１８
(1)
38 SM-3082052-TN SCREW M8 L=20
丸ねじ Ｍ８ Ｌ＝２０
(4)
39 402-15112 TROLLEY_COVER
トロリーカバー
(1)
40 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
41 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
42 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(2)
43 NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(2)
44 401-87649 TROLLEY_ROLLER_ASM
トロリーローラー組
(1)
45 400-94881 TROLLEY_SHAFT_L70
トロリーシャフト＿Ｌ７０
(2)
46 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
47 401-83167 ZFC75-B
インラインフィルタ
(1)
48 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
49 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
(2)
50 401-28047 LINEAR_SHAFT
リニアシャフト
(4)
51 HX-0067400-00 CABLE BAND
束線バンド
5
52 402-15497 REGULATTION_BAR_TRO
レギュレーションバートロリー
1
53 402-15117 REGULATION_BAR_TR
レギュレーションバーＴＲ
(1)
54 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
55 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
56 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
57 E3602-706-000 GUIDE ROLLER 12/16
ガイドローラ１２／１６
(31)
58 402-15115 REEL_HOLDER_SH_XL_U
リールホルダシャフトＸＬ＿Ｕ
(1)
59 402-15116 WASHER
ワッシャ
(30)
60 402-15113 R_BAR_SUPPORT_L
ＲバーサポートＬ
(1)
61 402-15114 R_BAR_SUPPORT_R
ＲバーサポートＲ
(1)
62 400-87186 CAUTION_TAG
注意タグ
4
- 169 -
85.CONVEYOR EXTENTION COMPONENTS
搬送延長関係
７ ８
１５
１６
１９
２０
９
１０
１１
１２
１３
１４
２１
２２
２３
１９
２０
２３
２４
２４
２５
２６
１７
１８
２５
２６
２７
１７ １８
１３ １４
２１
２２
５ ６
１ ４
