RS-1_RS-1XL-Rev11 - 第19页
- 12 - NOTE( 注記 ) #01....FOR ST ＳＴ 用 #02....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 #01 401-83535 POWER SUP PLY UNIT A A SM 電源ユニットＡ組 1 2 #02 401-87823 POWER SUP PLY UNIT A A SM_EN 電源ユニットＡ組＿ＥＮ 1 3 …
- 11 -

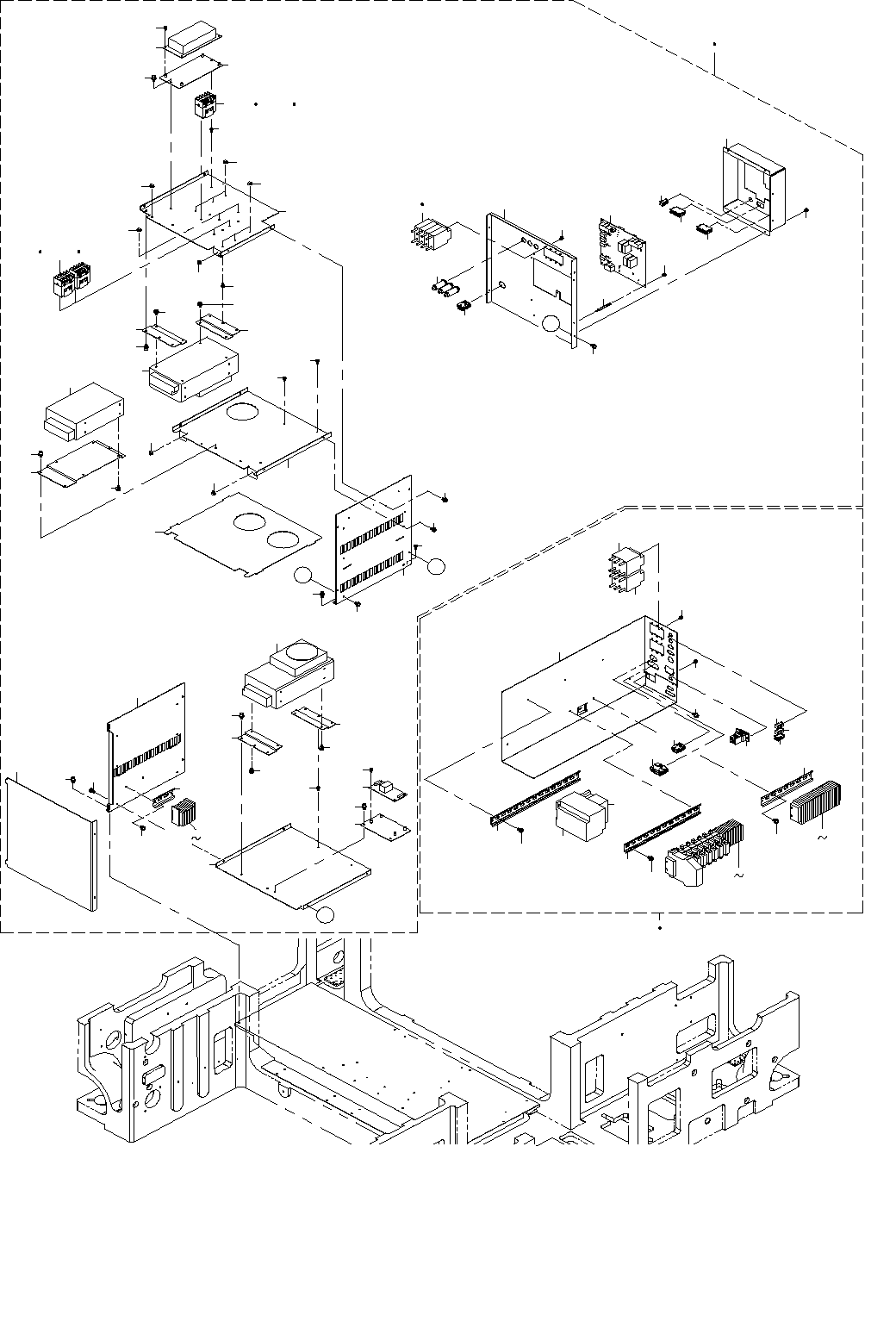

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (2)
ベースフレーム電装関係（２）
４
４
５
７
６
９
１０
１３
２１
２２
２６
８
２３
２５
２４
１ ２
４０
４０
４０
４１
４２
４３
４４
４６
４７
４８
４９
５０
５１
５２
５２
５２
５２
５２
５２
５３
５３
５３
５３
５４
５４
５４
５４
５４
Ｂ
Ｂ
５６
Ａ
５６
５６
８２
５６
５７
５８
５９
５６
５５
６０
７６
７５
６１
７３
７４
８３
５２ ６５ ６６
５２ ６５ ６６
６３ ６４
６２
６７
７２
３８ ３９
４５
７７
Ａ
５２
５４
１１
１２
３６
３７
７
２８ ３５
２７
３
４０
５２
５２
５２
５５
５５
５５
５５
５５
５５
７８
７９
８０
８１
５２
- 12 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-83535 POWER SUPPLY UNIT A ASM
電源ユニットＡ組
1
2
#02
401-87823 POWER SUPPLY UNIT A ASM_EN
電源ユニットＡ組＿ＥＮ
1
3 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
4 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(15)
5 400-47075 DIN_RAIL
ディンレール
(1)
6 401-11661 DIN_RAIL_350
ディン＿レール＿３５０
(1)
7 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
8 401-82382 BLOCK TERMINAL
ブロックターミナル
(1)
9 HA-0061900-00 MAGNETIC CONTACTOR
電磁開閉器
(1)
10 HA-0063000-00 MAGNETIC CONTACTOR
電磁開閉器
(1)
11 HA-0065100-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
12 HA-0065100-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
13 HK-0691900-0B BLOCK TERMINAL
端子台
(2)
14 HK-0695500-10 BLOCK TERMINAL
端子台
(17)
15 HK-0695900-00 BLOCK TERMINAL
端子台
(1)
16 HK-0695900-0A BLOCK TERMINAL
マーキングシート
(3)
17 HK-0695900-20 TERMINAL
ジャンパ２極
(8)
18 HK-0696500-10 BLOCK TERMINAL
端子台
(6)
19 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
20 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
21 HK-0696900-20 TERMINAL
ジャンパ ２極
(3)
22 401-82144 EU P101 WIRE ASM
ＥＵ Ｐ１０１ ワイヤー組
(1)
23 401-82150 EU P107 WIRE ASM
ＥＵ Ｐ１０７ ワイヤー組
(1)
24 401-82153 EU P110 WIRE ASM
ＥＵ Ｐ１１０ ワイヤー組
(1)
25 401-82154 EU P111 WIRE ASM
ＥＵ Ｐ１１１ ワイヤー組
(1)
26 401-82155 EU P112 WIRE ASM
ＥＵ Ｐ１１２ ワイヤー組
(1)
27 401-87798 PSU_A_BRACKET
ＰＳＵ＿Ａブラケット
(1)
28
#02
HB-0015800-00 RELAY
リレー
(1)
29
#02
HB-0013900-00 RELAY
リレー
(7)
30
#02
HB-0013900-10 RELAY SOCKET
リレー用ソケット
(7)
31
#02
HK-0691900-0B BLOCK TERMINAL
端子台
(2)
32
#02
HK-0696900-30 BLOCK TERMINAL
ジャンパ３極
(2)
33
#02
HK-0858900-00 BLOCK TERMINAL
ターミナル
(1)
34
#02
HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
35
#02
400-47145 DIN_RAIL
ディンレール
(1)
36
#02
HK-0858500-10 BLOCK TERMINAL
ターミナル
(1)
37
#02
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
38
#01
401-83536 POWER SUPPLY UNIT B ASM
電源ユニットＢ組
1
39
#02
401-87824 POWER SUPPLY UNIT B ASM_EN
電源ユニットＢ組＿ＥＮ
1
40 401-83001 PS_BRACKET_692
ＰＳブラケット６９２
(4)
41 401-83002 PSU_BRACKET_R_SIDE
ＰＳＵブラケットＲサイド
(1)
42 401-83003 PSU_BRACKET_BOTTOM
ＰＳＵブラケットボトム
(1)
43 401-83004 PSU_BRACKET_M1
ＰＳＵブラケットＭ１
(1)
44 401-83005 PS_BRACKET_E_BANK
ＰＳブラケットＥバンク
(1)
45 401-83007 PSU_BRACKET_M2
ＰＳＵブラケットＭ２
(1)
46 401-83008 PSU_BRACKET_M3
ＰＳＵブラケットＭ３
(1)
47 401-83009 PSU_BRACKET_L_SIDE
ＰＳＵブラケットＬサイド
(1)
48 401-83010 PSU_BRACKET_F
ＰＳＵブラケットＦ
(1)
49 401-83012 PSU_B_FACE_BR
ＰＳＵ Ｂフェイスブラケット
(1)
50 401-83014 PS_B_COVER
ＰＳＵ Ｂカバー
(1)
51 401-83013 PS_BRACKET_CD
ＰＳブラケットＣＤ
(1)
52 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(38)
53 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(21)
54 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
55 HX-0070600-00 MOUNT BASE
マウントベース
(13)
56 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(5)
57 400-47097 DIN_RAIL
ディンレール
(1)
58 HX-0035400-0E SPACER
スペーサ
(5)
59 401-28877 POWER PCB ASM
パワー基板組
(1)
60 401-82160 EU P201 WIRE ASM
ＥＵ Ｐ２０１ ワイヤー組
(1)
61 401-82378 POWER SUPPLY
パワーサプライ
(1)
62 HA-0054200-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
63 HA-0065000-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
64 HA-0065000-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(3)
65 HB-0005800-10 RELAY
リレー止め金具
(3)
66 HB-0012800-0C RELAY
リレー
(3)
67 HK-0691900-0B BLOCK TERMINAL
端子台
(2)
68 HK-0693500-10 BLOCK TERMINAL
端子台
(2)
69 HK-0696500-10 BLOCK TERMINAL
端子台
(6)
70 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
71 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
72 HK-0696900-20 TERMINAL
ジャンパ ２極
(4)
73 HX-0069200-00 POWER SUPPLY
パワーサプライ
(1)
74 HX-0071800-00 POWER SUPPLY
パワーサプライ
(1)
75 401-82178 EU P219 WIRE ASM
ＥＵ Ｐ２１９ワイヤー組
(1)
76 401-82180 EU P221 WIRE ASM
ＥＵ Ｐ２２１ワイヤー組
(1)
77 401-82179 EU P220 WIRE ASM
ＥＵ Ｐ２２０ワイヤー組
(1)
78
#02
401-87797 PS_BRACKET_EN
ＰＳブラケットＥＮ
(1)
79
#02
401-87862 POWER SUPPLY
パワーサプライ
(1)
80
#02
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
81
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
82
#02
E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリユウ
(1)
83 HX-0071900-00 POWER SUPPLY
パワーサプライ
(1)
- 13 -

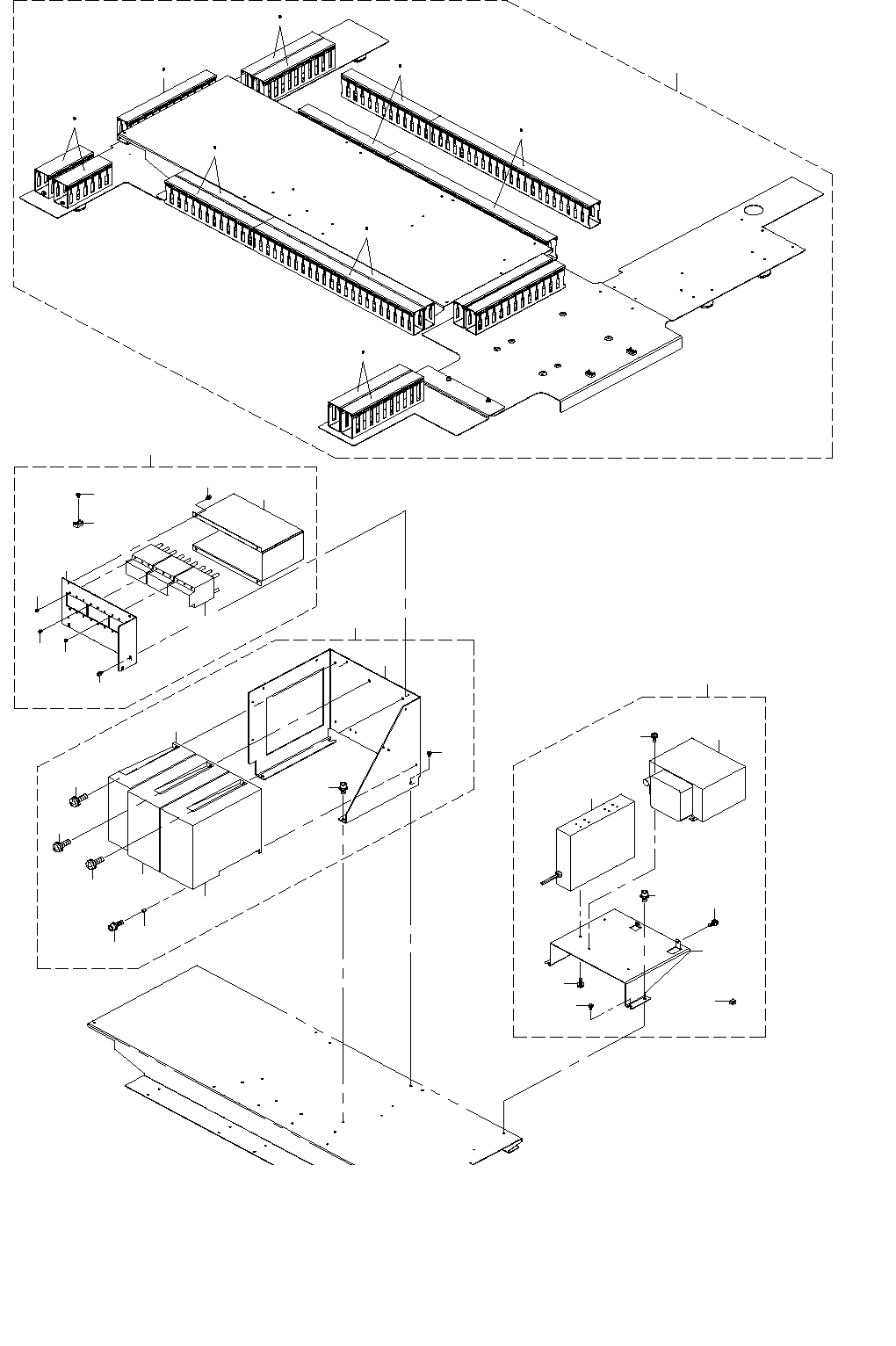

7. BASE FRAME ELECTRIC APPARATUS COMPONENTS (3)
ベースフレーム電装関係（３）
１
８
９
８
９
６
７
２
３
４
５
１６
１３
１４
６ ７
２ ３
２
３
１１
１２
１５
１５
１５
１８
１７
１４
１０
２０
２１
２２
２３
２３
２３
２５
２６
１９
２４
３１
３３
３３
３４
２８
２９
２９
２９
３０
３２
２７
