- 15 - 8. BASE FRAME ELECTRIC A PPARATUS COMP ONENTS (4) ベースフレーム電装関係（４） ４ ３ ５ ６ ７ ８ ９ １２ １２ １３ １４ １３ １４ １５ １６ １７ １８ １９ ２１ ２０ ２４ ２３ ２４ ２３ ３１ ２３ ２４ ２８ ２８ ２４ ３１ ２５ ２３ ２５ ２３ ２４ ２５ ３１ ２３ ２４ ２５ ２５ ２５ ２７ ２３ ２４ ２３ ２４ ２４ ３１ ２３ ３２…
- 14 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-86387 DUCT_ASSY_RS
ダクト組 ＲＳ
1
2 400-77404 DUCT 30_60_200
ダクト ３０＿６０＿２００
(7)
3 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(14)
4 400-32368 DUCT 40_60_125
ダクト ４０＿６０＿１２５
(2)
5 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
6 400-94478 DUCT 30_60_450
ダクト ３０＿６０＿４５０
(4)
7 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
8 400-94479 DUCT 30_60_200
ダクト ３０＿６０＿２００
(4)
9 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
10 401-83542 XY_DRIVER_UNIT
ＸＹドライバ組
1
11 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
13 401-83491 DRIVER_BR
ドライバブラケット
(2)
14 401-29654 Y AXIS DRIVER
Ｙ軸ドライバ
(2)
15 SL-4051691-SC SCREW M5 L=16
座金付きなべ小ねじ Ｍ５ Ｌ＝１６
(3)
16 401-29652 X AXIS DRIVER
Ｘ軸ドライバ
(1)
17 401-83517 DRIVER_COLLAR
ドライバカラー
(6)
18 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(6)
19 401-83541 ATX_UNIT
ＡＴＸ組
1
20 401-95246 ATX_BRACKET
ＡＴＸブラケット
(1)
21 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
22 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
23 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(6)
24 HX-0070600-0A MOUNT BASE
マウントベース
(2)
25 EZ-1468979-11 POWER (ENSP-300P-S20-11S)
電源（ＥＮＳＰ−３００Ｐ−Ｓ２０−１１Ｓ
(1)
26 EZ-1756647-11 BATTERY PACK (BS06A-H24/2.5L)
バッテリーパック（ＢＳ０６Ａ−Ｈ２４／２．５Ｌ）
(1)
27
#01
401-87821 XY_CP_UNIT_EN
ＸＹ＿ＣＰ組＿ＥＮ
1
28 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
29 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(18)
30 401-88160 CN A5 -X /YL/YR CNP1 CABLE ASM
ＣＮ Ａ５ −Ｘ／ＹＬ／ＹＲ ＣＮＰ１ケーブル組
(1)
31 401-87799 XY_CP_BRACKET_EN
ＸＹ ＣＰブラケットＥＮ
(1)
32 401-82988 XY_CP_COVER_EN
ＸＹ＿ＣＰ＿カバー＿ＥＮ
(1)
33 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(7)
34 HX-0029400-00 FIXED BASE
固定ベース
(6)
- 15 -

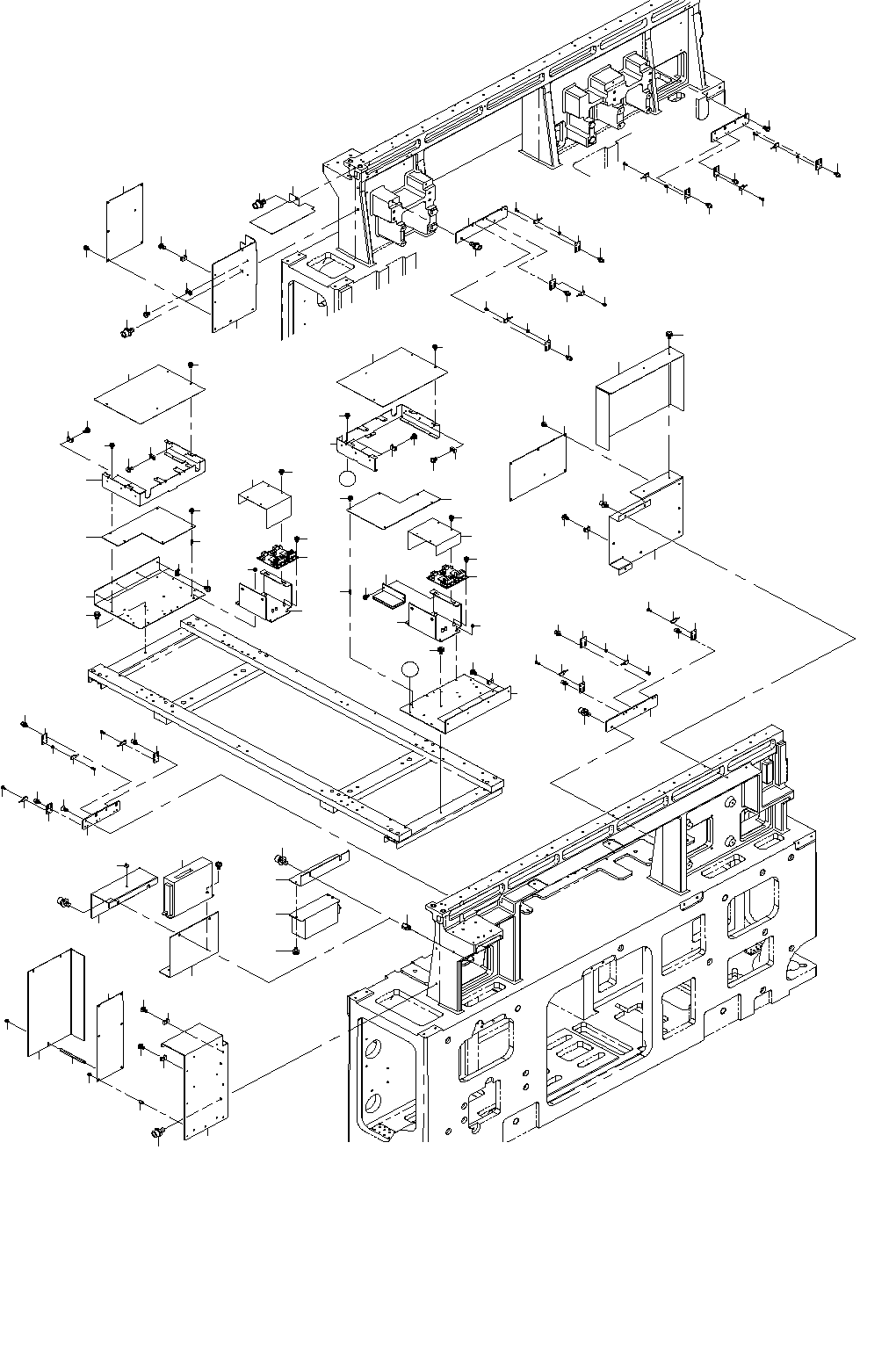

8. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)
ベースフレーム電装関係（４）
４
３
５
６
７
８
９
１２
１２
１３
１４
１３
１４
１５
１６
１７
１８
１９
２１
２０
２４
２３
２４
２３
３１
２３
２４
２８
２８
２４
３１
２５
２３
２５
２３
２４
２５
３１
２３
２４
２５
２５
２５
２７
２３
２４
２３
２４
２４
３１
２３
３２
１４
１３
１４
１３
１１
９
９
６
２
２４
２３
２５
２５
２５
２５
３１
２４
２３
２５
２３
２５
２４
２７
２６
２６
２６
２６
２６
２６
２６
２６
２６
２６
２６
２６
２９
２９
３０
３０
３１
３６
３４
３５
３７
３８
４８
４８
４０
４１
４１
４２
４３
４３
４４
４０
４４
４５
４５
４６
４７
４６
４７
４７
４６
４７
４６
４７
４６
４６
４７
３９
３９
４９
４９
Ａ
Ａ
５０
５０
５１
５１
５２
５２
１
１
１０
１０
２２
２２
５３
５３
３３
５４
５７
５５
５６
