- 30 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-83520 COVER_RUR_ASM カバーＲＵＲ組 1 2 401-83438 COVER_RUR カバーＲＵＲ (1) 3 401-83467 COVER_RUR_U カバーＲＵＲ (1) 4 401-47134 COVER_RUR_L_BR カバ…
- 29 -

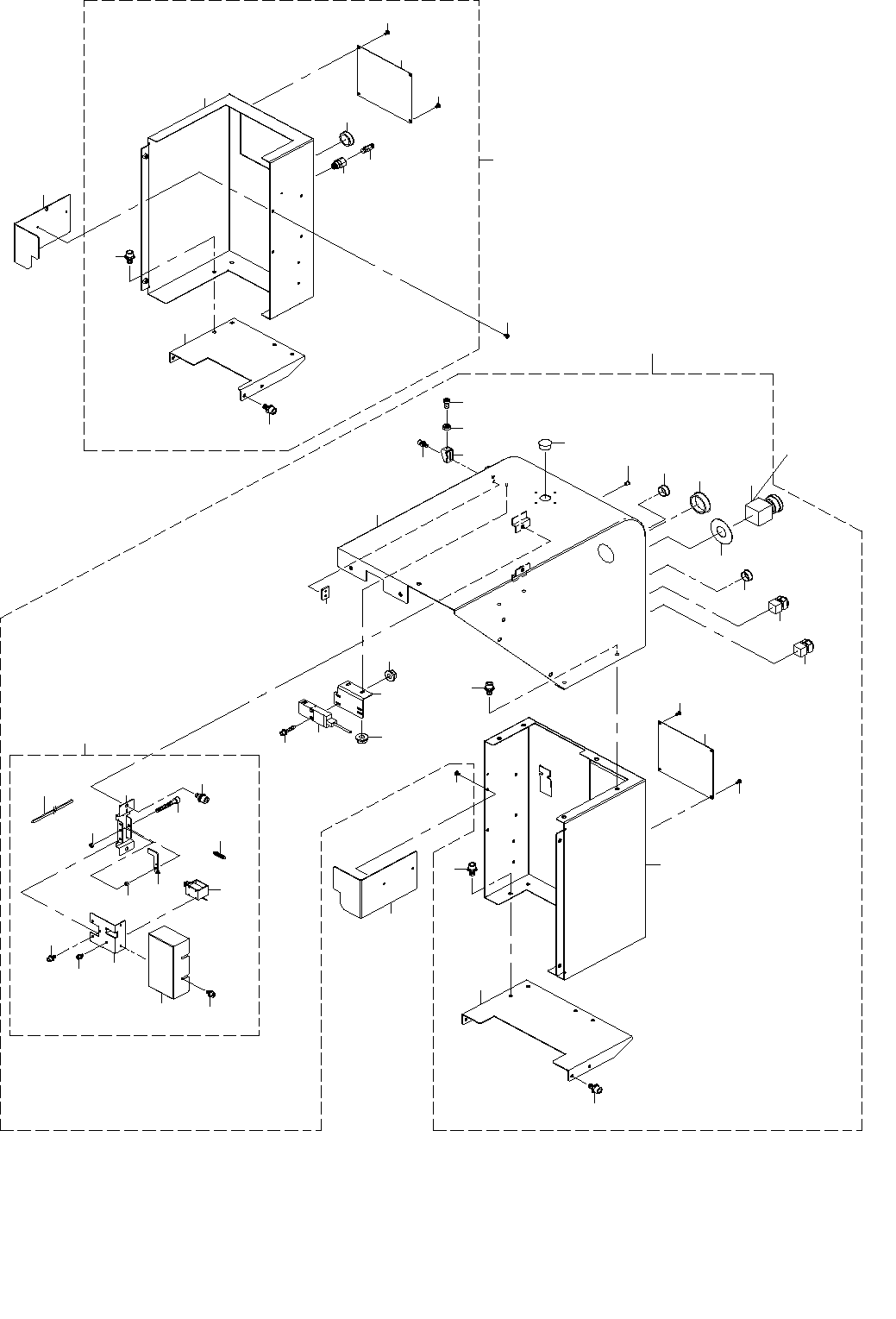

15.COVER COMPONENTS (3) (UNTIL M/C REV.C)
カバー関係（３）（マシン ＲＥＶ．Ｃ 以前）
３
２
４
５
１０
１１
１２
１４
１５
１７
１７
１８
２０
２１
１９
２２
９
１３
８
２３
１３
３７
２８
２９
３４
３４
３１
３５
２６
３６
３３
２７
３２
２５
３０
２４
５
５
１
４２
４３
４４
４４
４５
４６
４７
４８
４１
４０
４９
５０
１２
４９
３８
４６
１６
３９
７
６
- 30 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83520 COVER_RUR_ASM
カバーＲＵＲ組
1
2 401-83438 COVER_RUR
カバーＲＵＲ
(1)
3 401-83467 COVER_RUR_U
カバーＲＵＲ
(1)
4 401-47134 COVER_RUR_L_BR
カバー＿ＲＵＲ＿Ｌ＿ブラケット
(1)
5 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(14)
6 401-90601 START SW CABLE ASM
スタートスイッチケーブル組
(1)
7 401-90602 STOP SW CABLE ASM
ストップスイッチケーブル組
(1)
8 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
9 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
10 401-29025 EMG SW CABLE ASM
ＥＭＧスイッチケーブル組
(1)
11 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
12 HX-0032600-0A GROMMET
ドームプラグ
(2)
13 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(4)
14 HX-0032600-00 BUSH
ブッシュ
(1)
15 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ＨＰ１
(4)
16 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
17 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
18 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
19 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
20 400-49671 COVER CUSHION
カバークッション
(1)
21 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
22 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
23 401-83448 SAFETY SWITCH BR
セーフティスイッチブラケット
(1)
24 401-47273 SC_LOCK_ASM
ＳＣ＿ロック＿組
(1)
25 401-11824 SCL_COVER
ＳＣＬ＿カバー
(1)
26 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
27 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
28 401-11821 SCL_BASE
ＳＣＬ＿ベース
(1)
29 401-47117 SCL_SOLENOID_BASE
ＳＣＬ＿ソレノイドベース
(1)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
31 401-47118 SCL_HOOK
ＳＣＬ＿フック
(1)
32 HX-0036700-0A GROMMET
エッジングブッシュ
(0.015)
33 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
34 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
35 401-47119 DOOR_LOCK_SP
ドアロックＳＰ
(1)
36 401-46405 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
37 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
38 401-86069 BANK_COVER_RR
バンクカバーＲＲ
1
39
#01
HA-0062600-10 SWITCH
スイッチ
1
40 401-83522 COVER_RUL_ASM
カバーＲＵＬ組
1
41 E2904-700-000 SOCKET
ソケット
(1)
42 401-83466 COVER_RUL
カバーＲＵＬ
(1)
43 401-47133 COVER_RUL_L_BR
カバー＿ＲＵＬ＿Ｌ＿ブラケット
(1)
44 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
45 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
46 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
47 HX-0032600-0M GROMMET
ドーム プラグ
(1)
48 PJ-3010651-06 FEMALE UNION
メス ユニオン
(1)
49 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
4
50 401-86068 BANK_COVER_RL
バンクカバーＲＬ
1
- 31 -
16.COVER COMPONENTS (4) (AFTER M/C REV.D)
カバー関係（４）（マシン ＲＥＶ．Ｄ 以降）
３
２
４
５
１０
１１
１２
１４
１５
１７
１７
１８
２０
２１
１９
２２
９
１３
６
２３
１３
３７
２８
２９
３４
３４
３１
３５
２６
３６
３３
２７
３２
２５
３０
２４
５
５
１
４２
４３
４４
４４
４５
４６
４７
４８
４１
４０
４９
５０
１２
４９
３８
４６
１６
３９
１２
７
８
