- 33 - 17. COVER COMPONENTS (5) (UNTIL M /C REV.C) カバー関係（５） （マシン ＲＥＶ．Ｃ 以前） ２０ ２５ ２７ １８ ３ ３ １１ ２２ １４ ８ ２１ ７ ５ ４ ２ ９ ９ ９ ９ １０ １０ １０ １０ １０ １０ １０ １２ １３ ９ １５ １７ １６ １５ １６ １７ １９ ２８ ２６ ５２ ４８ ５０ ４９ ４７ ３７ ３９ ４２ ４２ ３６ ４２ ４１ ４１ ４２ ４…
- 32 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-96669 COVER_RUR_ASM_CD
カバーＲＵＲ組＿ＣＤ
1
2 401-83438 COVER_RUR
カバーＲＵＲ
(1)
3 401-96683 COVER_RUR_U
カバーＲＵＲ Ｕ
(1)
4 401-47134 COVER_RUR_L_BR
カバー＿ＲＵＲ＿Ｌ＿ブラケット
(1)
5 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(13)
6 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
7 401-90601 START SW CABLE ASM
スタートスイッチケーブル組
(1)
8 401-90602 STOP SW CABLE ASM
ストップスイッチケーブル組
(1)
9 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
10 401-29025 EMG SW CABLE ASM
ＥＭＧスイッチケーブル組
(1)
11 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
12 HX-0032600-0A GROMMET
ドームプラグ
(3)
13 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(4)
14 HX-0032600-00 BUSH
ブッシュ
(1)
15 400-97798 HOLE_PLUGS_HP1
ホールプラグ＿ＨＰ１
(4)
16 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
17 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
18 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
19 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
20 400-49671 COVER CUSHION
カバークッション
(1)
21 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
22 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
23 400-01453 SAFETY SWITCH BRACKET
セーフティスイッチブラケット
(1)
24 401-47273 SC_LOCK_ASM
ＳＣ＿ロック＿組
(1)
25 401-11824 SCL_COVER
ＳＣＬ＿カバー
(1)
26 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
27 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
28 401-11821 SCL_BASE
ＳＣＬ＿ベース
(1)
29 401-47117 SCL_SOLENOID_BASE
ＳＣＬ＿ソレノイドベース
(1)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
31 401-47118 SCL_HOOK
ＳＣＬ＿フック
(1)
32 HX-0036700-0A GROMMET
エッジングブッシュ
(0.015)
33 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
34 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
35 401-47119 DOOR_LOCK_SP
ドアロックＳＰ
(1)
36 401-46405 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
37 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
38 401-86069 BANK_COVER_RR
バンクカバーＲＲ
1
39
#01
HA-0062600-10 SWITCH
スイッチ
1
40 401-83522 COVER_RUL_ASM
カバーＲＵＬ組
1
41 E2904-700-000 SOCKET
ソケット
(1)
42 401-83466 COVER_RUL
カバーＲＵＬ
(1)
43 401-47133 COVER_RUL_L_BR
カバー＿ＲＵＬ＿Ｌ＿ブラケット
(1)
44 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
45 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
46 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
47 HX-0032600-0M GROMMET
ドーム プラグ
(2)
48 PJ-3010651-06 FEMALE UNION
メス ユニオン
(1)
49 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
4
50 401-86068 BANK_COVER_RL
バンクカバーＲＬ
1
- 33 -

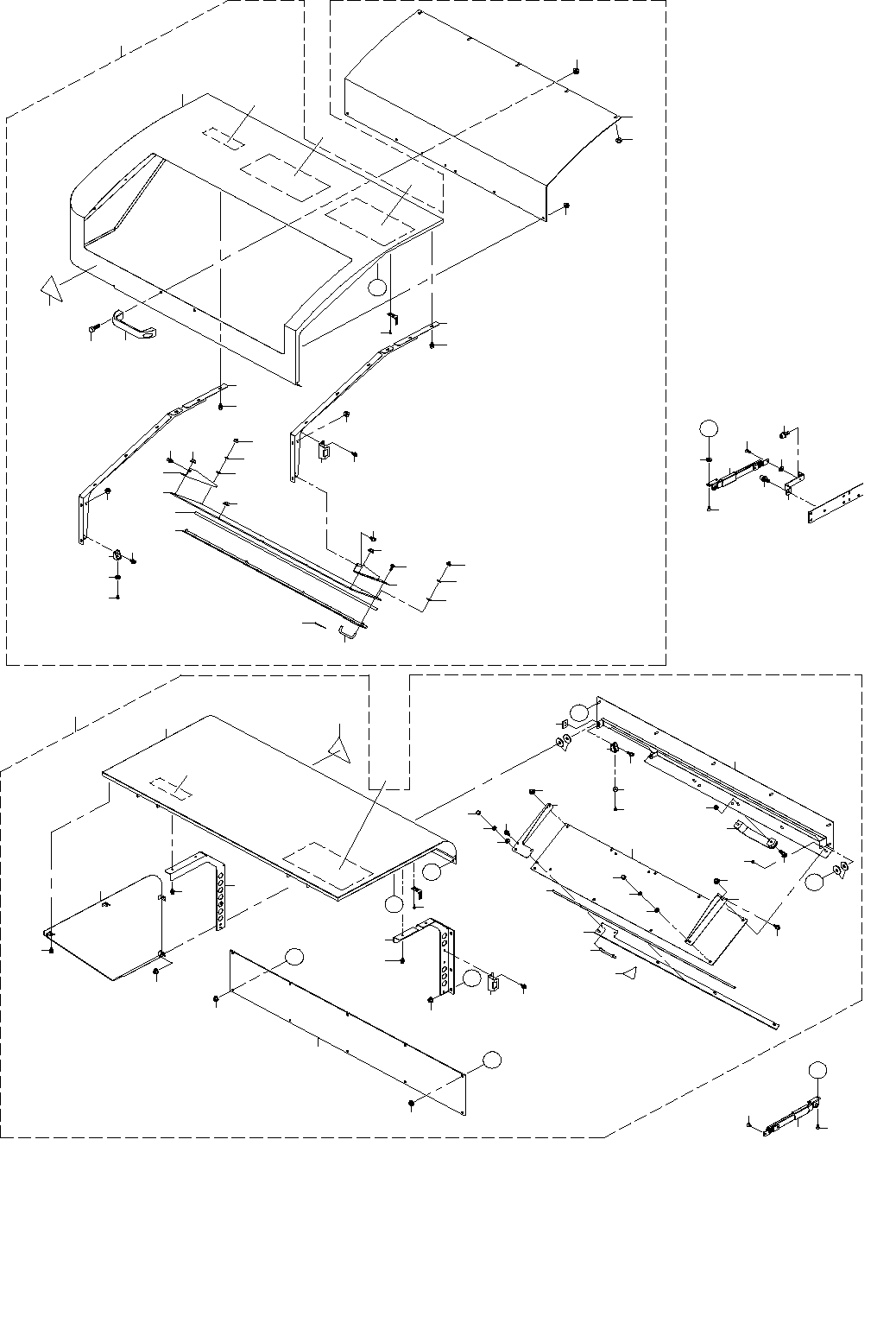

17.COVER COMPONENTS (5) (UNTIL M/C REV.C)
カバー関係（５）（マシン ＲＥＶ．Ｃ 以前）
２０
２５
２７
１８
３
３
１１
２２
１４
８
２１
７
５
４
２
９
９
９
９
１０
１０
１０
１０
１０
１０
１０
１２
１３
９
１５
１７
１６
１５
１６
１７
１９
２８
２６
５２
４８
５０
４９
４７
３７
３９
４２
４２
３６
４２
４１
４１
４２
４１
３１
３５
６３
６３
４０
４６
５３
４３
４４
４５
４２
Ａ
Ａ
５１
４１
Ｂ
Ｂ
Ｃ
Ｃ
５６
５８
５７
５９
６０
４２
３０
６２
５４
４８
５０
４９
６
３２
３３
３４
３８
２４
６４
６５
２９
６４
６４
２９
６４
Ｄ
Ｄ
Ｅ
Ｅ
２３
６７
６６
１
５５
６７
５７
６１
６５
６８
６９
６９
- 34 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83526 SAFETY_COVER_F_UNIT
安全カバーＦユニット
1
2 401-83458 SAFETY_COVER_FRAME_F
安全カバーフレームＦ
(1)
3 401-83459 SAFETY_COVER_STAY_F
安全カバーステーＦ
(2)
4 401-83460 SCF_PLATE_FIXED_BR_FL
ＳＣＦプレートフィクスブラケット＿ＦＬ
(1)
5 401-83461 SCF_PLATE_FIXED_BR_FR
ＳＣＦプレートフィクスブラケット＿ＦＲ
(1)
6 401-83462 SCF_PLATE_FU
ＳＣＦプレートＦＵ
(1)
7 401-83463 SCF_PLATE_FB
ＳＣＦプレートＦＢ
(1)
8 401-34622 SCF_PLATE_FIXED_BR_B
ＳＣＦプレート固定ブラケットＢ
(1)
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(16)
10 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ５
(19)
11 401-22998 HANDLE
ハンドル
(1)
12 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ６ Ｌ＝２０
(2)
13 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
14 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
15 NM-7050032-SC HEXAGONAL CAP NUT 3 M5X0.8
六角 袋 ナット ３形 Ｍ５Ｘ０．８
(4)
16 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
17 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(4)
18 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
20 400-80490 KEY_SCREW
キーねじ
(2)
21 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
22 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
23 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
24 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
25 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
26 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(2)
27 400-49671 COVER CUSHION
カバークッション
(1)
28 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
29 400-77321 STAY
ステイ
2
30 401-83527 SAFETY_COVER_R_UNIT
安全カバーＲユニット
1
31 401-83449 SAFETY_COVER_FRAME_R
安全カバーフレームＲ
(1)
32 401-83450 COVER_SIDE_R
カバーサイドＲ
(1)
33 401-83451 SAFETY_COVER_STAY_RL
安全カバーステーＲＬ
(1)
34 401-83452 SAFETY_COVER_STAY_RR
安全カバーステーＲＲ
(1)
35 401-83453 SCF_PLATE_FIXED_BR_R
ＳＣＦプレートフィクスブラケット＿Ｒ
(1)
36 401-83454 SCF_PLATE_FIXED_BR_RL
ＳＣＦプレートフィクスブラケット＿ＲＬ
(1)
37 401-83455 SCF_PLATE_FIXED_BR_RR
ＳＣＦプレートフィクスブラケット＿ＲＲ
(1)
38 401-83456 SCF_PLATE_RU
ＳＣＦプレートＲＵ
(1)
39 401-83457 SCF_PLATE_RB
ＳＣＦプレートＲＢ
(1)
40 401-34622 SCF_PLATE_FIXED_BR_B
ＳＣＦプレート固定ブラケットＢ
(1)
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(11)
42 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ５
(17)
43 401-22998 HANDLE
ハンドル
(1)
44 SM-9062003-SC SCREW M6 L=20
六角ボルト Ｍ６ Ｌ＝２０
(2)
45 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
46 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
47 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(2)
48 NM-7050032-SC HEXAGONAL CAP NUT 3 M5X0.8
六角 袋 ナット ３形 Ｍ５Ｘ０．８
(4)
49 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
50 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(4)
51 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
52 400-80490 KEY_SCREW
キーねじ
(2)
53 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
54 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
55 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
56 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
57 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(3)
58 400-49671 COVER CUSHION
カバークッション
(1)
59 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
60 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
61 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(1)
62 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
63 WP-0651646-SC WASHER
平座金
(4)
64 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
8
65 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
4
66 401-83471 LOCATION_LABEL_RS-1
ロケーションラベル＿ＲＳ−１
1
67 400-79329 CAUTION SEAL
注意シール
2
68 401-86243 STAY_BRACKET
ステーブラケット
1
69 SL-6061692-TN BOLT
座金付き六角穴ボルト
2
