- 36 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-9667 4 SAFETY_COVER_F_UNIT_CD セーフティカバーＦユニット 1 2 401-9668 6 SAFETY_COVER_FRAME_ F セーフティカバーフレームＦ (1) 3 401-9668 7 SAFETY_COVER_STAY_ F セーフティカバーステーＦ (2) 4 401-9…
- 35 -

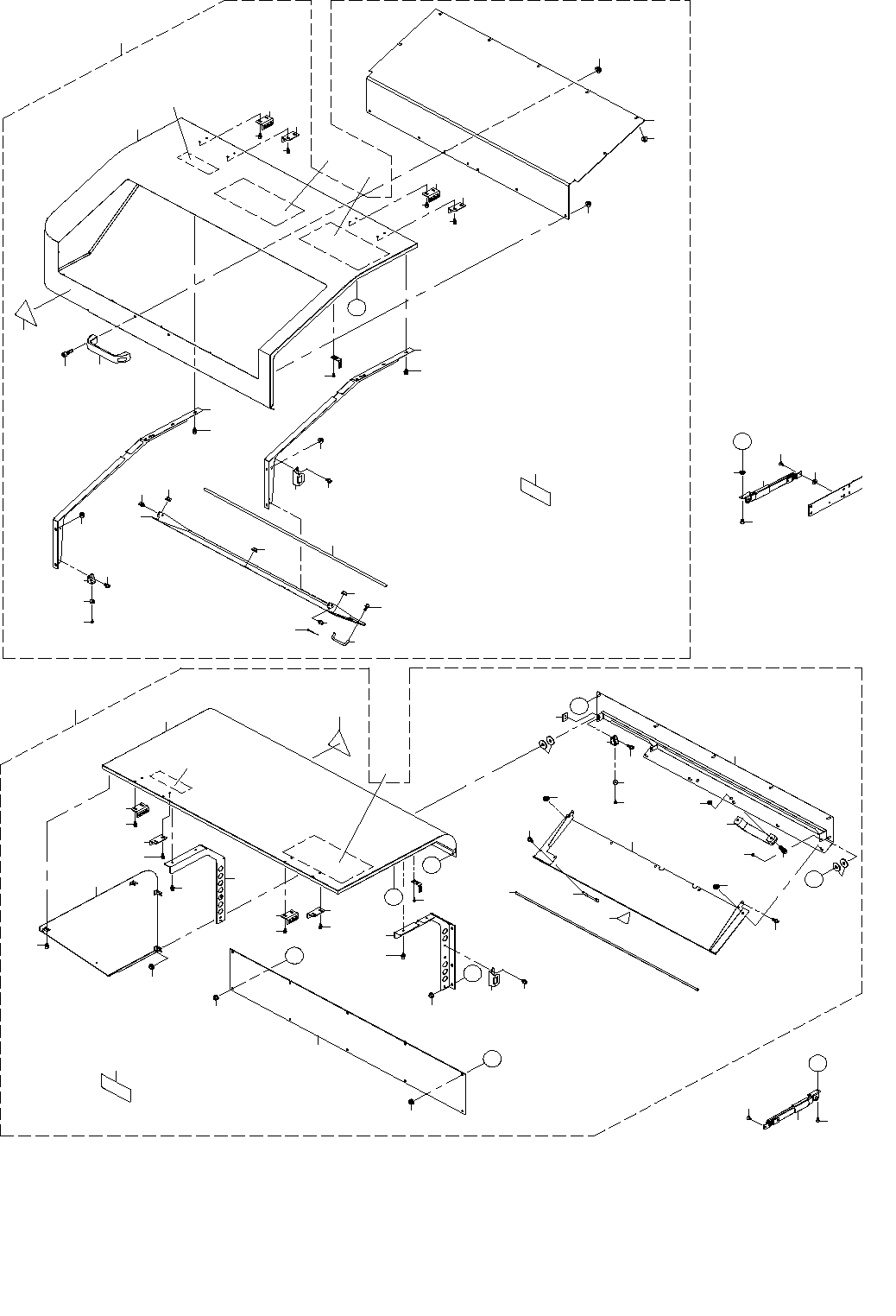

18.COVER COMPONENTS (6) (AFTER M/C REV.D)
カバー関係（６）（マシン ＲＥＶ．Ｄ 以降）
１３
１８
２０
１１
３
３
７
１５
１０
１４
２２
２
５
５
５
５
６
６
６
６
６
６
６
８
９
５
１２
２１
１９
５２
４７
２８
４２
４２
４２
４１
４１
４２
４１
３１
３５
４６
５３
４３
４４
４５
４２
Ａ
５１
４１
Ｂ
Ｂ
Ｃ
Ｃ
５６
３９
３７
４０
４８
４２
２７
５０
５４
４
３２ ３３
３４
３８
１７
６１
５８
２６
６１
６１
２６
６１
Ｄ
Ｄ
Ｅ
Ｅ
１６
５９
１
５５
６０
３７
４９
５８
２４
２３
２４
２３
２４
２３
２４
２３
６０
２５
３６
２９
２９
３６
３６
２９
２９
３６
３０
５７
Ａ
５７
- 36 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-96674 SAFETY_COVER_F_UNIT_CD
セーフティカバーＦユニット
1
2 401-96686 SAFETY_COVER_FRAME_F
セーフティカバーフレームＦ
(1)
3 401-96687 SAFETY_COVER_STAY_F
セーフティカバーステーＦ
(2)
4 401-96689 SCF_PLATE_FU
ＳＣＦプレートＦＵ
(1)
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(16)
6 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ５
(21)
7 401-22998 HANDLE
ハンドル
(1)
8 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
9 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
10 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
11 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
13 400-80490 KEY_SCREW
キーねじ
(2)
14 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
15 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
16 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
17 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
18 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
20 400-49671 COVER CUSHION
カバークッション
(1)
21 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
22 401-96693 SAFETY_UNDER_COVER_A
セーフティアンダーカバーＡ
(1)
23 401-96694 SCF_HINGE_BRACKET
ＳＣＦヒンジブラケット
(4)
24 SL-6051292-TN BOLT
座金付き六角穴ボルト
(20)
25 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
26 400-77321 STAY
ステイ
2
27 401-96675 SAFETY_COVER_R_UNIT_CD
セーフティカバーＲユニット＿ＣＤ
1
28 401-96693 SAFETY_UNDER_COVER_A
セーフティアンダーカバーＡ
(1)
29 401-96694 SCF_HINGE_BRACKET
ＳＣＦヒンジブラケット
(4)
30 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
31 401-96688 SAFETY_COVER_FRAME_R
セーフティカバーフレームＲ
(1)
32 401-96695 COVER_SIDE_R
カバーサイドＲ
(1)
33 401-83451 SAFETY_COVER_STAY_RL
安全カバーステーＲＬ
(1)
34 401-83452 SAFETY_COVER_STAY_RR
安全カバーステーＲＲ
(1)
35 401-96691 SCF_PLATE_FIXED_BR_R
ＳＣＦプレートフィクスＢＲ＿Ｒ
(1)
36 SL-6051292-TN BOLT
座金付き六角穴ボルト
(20)
37 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(3)
38 401-83456 SCF_PLATE_RU
ＳＣＦプレートＲＵ
(1)
39 400-49671 COVER CUSHION
カバークッション
(1)
40 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(11)
42 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ５
(17)
43 401-22998 HANDLE
ハンドル
(1)
44 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
45 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
46 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
47 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(2)
48 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
49 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(1)
50 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
51 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
52 400-80490 KEY_SCREW
キーねじ
(2)
53 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
54 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
55 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
56 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
57 WP-0651646-SC WASHER
平座金
(4)
58 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
4
59 401-83471 LOCATION_LABEL_RS-1
ロケーションラベル＿ＲＳ−１
1
60 400-79329 CAUTION SEAL
注意シール
2
61 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
8
- 37 -
19.COVER COMPONENTS (7) (UNTIL M/C REV.C)
カバー関係（７）（マシン ＲＥＶ．Ｃ 以前）
１８
１７
１６
４２
Ａ
３６
１１
３５
３２
５
４
４０
４３
４５
４５
４４
３８
１９
２０
２
３
７
８
９
２５
１１
１１
１２
１３
１４
１５
２３
３０
２２
２４２４
２４
１０
２５
Ａ
２６
２６
２６
２４
２６
２７
２８
２９
２２
２１
３３
３４
３４
３４
３９
４０
４０
４１
１
３１
３７
６
５６
５６
５５
５５
５４
５１
５４
４９
５４
５４
５３
４８
４９
５０
５４
５２
５３
５４
５４
５４
４８
５０
５４
５１
４６
４７
５２
５４
