- 49 - 25. COVER COMPONENTS (13) (TYPE XL) カバー関係（１３ ） （ＸＬ 仕様） ３５ Ａ ５ ４ ３３ ２８ ３０ ３１ １１ １２ ２ １３ １４ １５ ２５ ２６ ２６ ２６ １０ Ａ １９ １９ １９ １９ ２０ ２１ ２４ １７ ３３ ３４ １ ２７ ９ ４７ ４７ ４６ ４６ ４５ ４５ ４５ ５３ ４５ ５２ ５３ ４５ ３６ ３７ ５２ ４５ ３ ３ ３ ７ ６ ８ １８ ２３ …
- 48 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-96674 SAFETY_COVER_F_UNIT_CD
セーフティカバーＦユニット
1
2 401-96686 SAFETY_COVER_FRAME_F
セーフティカバーフレームＦ
(1)
3 401-96687 SAFETY_COVER_STAY_F
セーフティカバーステーＦ
(2)
4 401-96689 SCF_PLATE_FU
ＳＣＦプレートＦＵ
(1)
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(16)
6 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ５
(21)
7 401-22998 HANDLE
ハンドル
(1)
8 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
9 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
10 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
11 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
13 400-80490 KEY_SCREW
キーねじ
(2)
14 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
15 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
16 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
17 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
18 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
19 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
20 400-49671 COVER CUSHION
カバークッション
(1)
21 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
22 401-96693 SAFETY_UNDER_COVER_A
セーフティアンダーカバーＡ
(1)
23 401-96694 SCF_HINGE_BRACKET
ＳＣＦヒンジブラケット
(4)
24 SL-6051292-TN BOLT
座金付き六角穴ボルト
(20)
25 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
26 400-77321 STAY
ステイ
2
27 401-96675 SAFETY_COVER_R_UNIT_CD
セーフティカバーＲユニット＿ＣＤ
1
28 401-96693 SAFETY_UNDER_COVER_A
セーフティアンダーカバーＡ
(1)
29 401-96694 SCF_HINGE_BRACKET
ＳＣＦヒンジブラケット
(4)
30 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
(1)
31 401-96688 SAFETY_COVER_FRAME_R
セーフティカバーフレームＲ
(1)
32 402-19301 COVER_SIDE_R
カバーサイド＿Ｒ
(1)
33 401-83451 SAFETY_COVER_STAY_RL
安全カバーステーＲＬ
(1)
34 401-83452 SAFETY_COVER_STAY_RR
安全カバーステーＲＲ
(1)
35 401-96691 SCF_PLATE_FIXED_BR_R
ＳＣＦプレートフィクスＢＲ＿Ｒ
(1)
36 SL-6051292-TN BOLT
座金付き六角穴ボルト
(20)
37 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(3)
38 401-83456 SCF_PLATE_RU
ＳＣＦプレートＲＵ
(1)
39 400-49671 COVER CUSHION
カバークッション
(1)
40 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
41 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(11)
42 NM-3050610-SF FLANGE NUT M5
フランジ付き ナット Ｍ５
(17)
43 401-22998 HANDLE
ハンドル
(1)
44 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
45 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
46 401-13967 HANDLE_L
ハンドル＿Ｌ
(1)
47 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(2)
48 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
49 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(1)
50 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール （５０）
(1)
51 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(1)
52 400-80490 KEY_SCREW
キーねじ
(2)
53 401-14319 EDGE_CUSHION_F_L
エッジ＿クッション＿Ｆ＿Ｌ
(1)
54 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指怪我注意シール （１００）
(1)
55 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベル Ｇ１
(1)
56 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
57 WP-0651646-SC WASHER
平座金
(4)
58 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
4
59 401-83471 LOCATION_LABEL_RS-1
ロケーションラベル＿ＲＳ−１
1
60 400-79329 CAUTION SEAL
注意シール
2
61 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
8
- 49 -

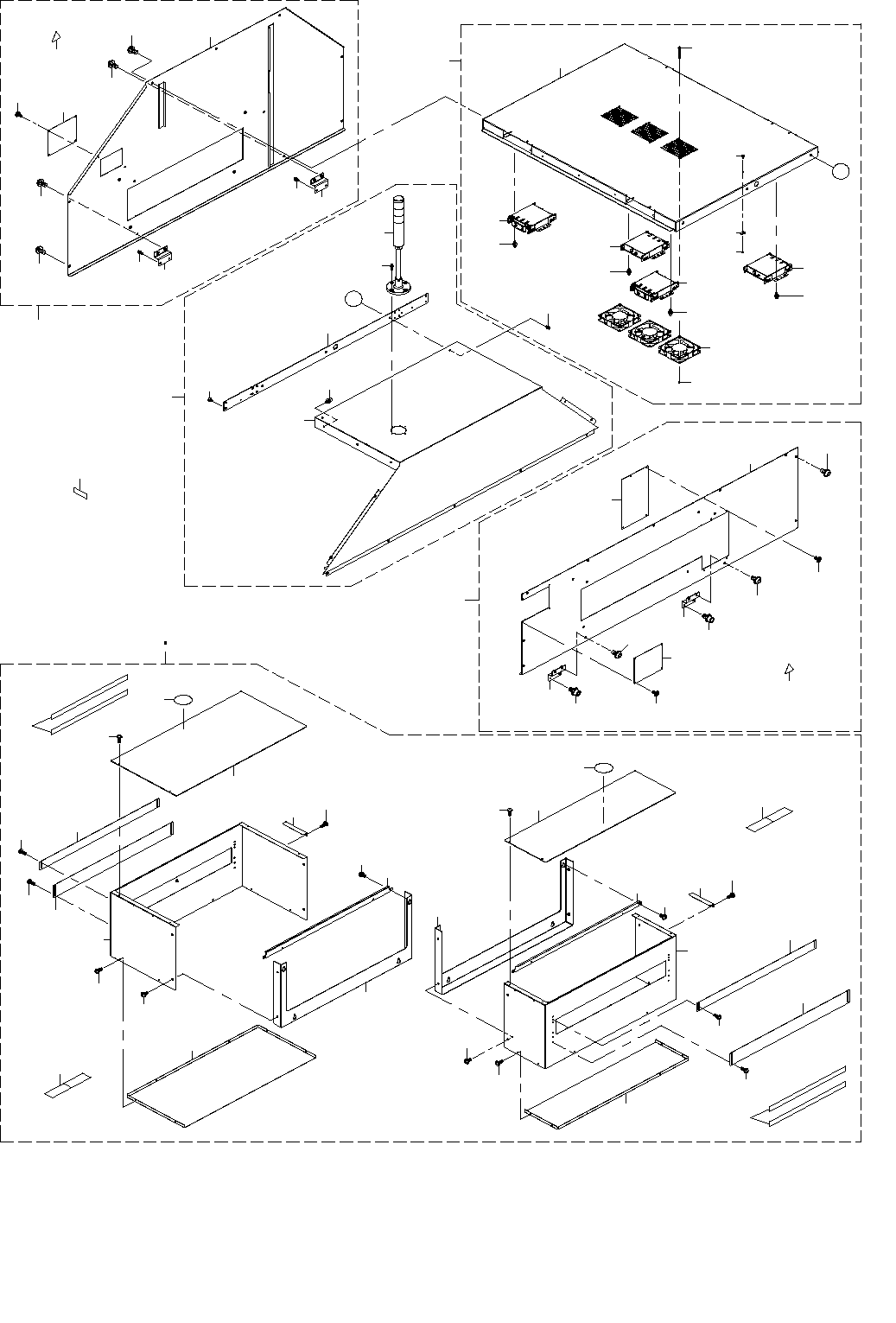

25.COVER COMPONENTS (13) (TYPE XL)
カバー関係（１３）（ＸＬ 仕様）
３５
Ａ
５
４
３３
２８
３０
３１
１１
１２
２
１３
１４
１５
２５
２６
２６
２６
１０
Ａ
１９
１９
１９
１９
２０
２１
２４
１７
３３
３４
１
２７
９
４７
４７
４６
４６
４５
４５
４５
５３
４５
５２
５３
４５
３６
３７
５２
４５
３
３
３
７
６
８
１８
２３
２４
２２
２６
２９
３２
３０
３４
３５
３３
５１
４０
４４
４２
４８
３９
４５
４１
４１
３９
４８
４１
４９
４３
３８
５１
４５
４５
４０
４５
５０
１６
４１
３
６
７
- 50 -
NOTE( 注記 ) #01....FOR EN(LEFT SIDE) ＥＮ（左側）用
#02....FOR EN(RIGHT SIDE) ＥＮ（右側）用
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15528 COVER_CUL_ASM_XL
カバーＣＵＬ組＿ＸＬ
1
2 402-15044 COVER_CUL_XL
カバー＿ＣＵＬ＿ＸＬ
(1)
3 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(11)
4 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
5 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
6 401-47149 COVER_BR_B
カバー＿ＢＲ＿Ｂ
(2)
7 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
8 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
9 402-15529 COVER_CUR_ASM_XL
カバーＣＵＲ組＿ＸＬ
1
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
11 401-29009 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
(1)
12 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
13 402-15039 COVER_CUR_XL
カバー＿ＣＵＲ＿ＸＬ
(1)
14 402-15040 COVER_STAY_CUR_XL
カバー＿ステイ＿ＣＵＲ＿ＸＬ
(1)
15 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(12)
16
#03
CM-5001000-01 CE MARKING LABEL
ＣＥマーキング銘板（ＪＵＫＩ仕様）
1
17 402-15530 COVER_CUC_ASM_XL
カバーＣＵＣ組＿ＸＬ
1
18 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
19 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(24)
20 401-89090 DC FAN ASM
ＤＣファン組
(3)
21 SL-4033591-SC SCREW M3 L=35
座金付きなべ小ねじ Ｍ３ Ｌ＝３５
(6)
22 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(4)
23 HX-0051900-00 FIXING BASE
固定ベース
(1)
24 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
(7)
25 402-15057 COVER_CUC_XL
カバー＿ＣＵＣ＿ＸＬ
(1)
26 401-83447 ASSIST_HINGE
アシストヒンジ
(4)
27 402-15531 COVER_SUR_ASM_XL
カバーＳＵＲ組＿ＸＬ
1
28 401-47150 MTC_SHUTTLE_COVER
ＭＴＣ＿シャッタ＿カバー
(1)
29 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
30 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(8)
31 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
32 402-15048 COVER_SUR_XL
カバー＿ＳＵＲ＿ＸＬ
(1)
33 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(11)
34 401-47149 COVER_BR_B
カバー＿ブラケット＿Ｂ
(2)
35 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
36
#01
402-15559 CONVEYOR_COVER_L_ASM_XL
コンベアカバーＬ組＿ＸＬ
1
37
#02
402-15560 CONVEYOR_COVER_R_ASM_XL
コンベアカバーＲ組＿ＸＬ
1
38 402-15128 CONV_LOWER_COVER_L_XL
コンベアロアーカバー＿Ｌ＿ＸＬ
(1)
39 402-15132 CONV_UPPER_COVER_SUPPORT_XL
コンベアアッパーカバーサポート＿ＸＬ
(2)
40 E5721-729-000 LABEL
荷重禁止シール
(2)
41 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(16)
42 402-15127 CONV_SIDE_COVER_R_XL
コンベアサイドカバー＿Ｒ＿ＸＬ
(1)
43 402-15129 CONV_LOWER_COVER_R_XL
コンベアロアーカバー＿Ｒ＿ＸＬ
(1)
44 402-15131 CONV_UPPER_COVER_R_XL
コンベアアッパーカバーＲ＿ＸＬ
(1)
45 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(38)
46 400-01490 TAPE
テープ
(3)
47 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(4)
48 402-15125 CONV_COVER_BR_XL
コンベアカバーブラケット＿ＸＬ
(2)
49 402-15126 CONV_SIDE_COVER_L_XL
コンベアサイドカバー＿Ｌ＿ＸＬ
(1)
50 402-15130 CONV_UPPER_COVER_L_XL
コンベアアッパーカバー＿Ｌ＿ＸＬ
(1)
51 401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパ＿２００
(2)
52 400-92186 EN_COVER_SHUTTER_U_XL
ＥＮカバーシャッタＵ＿ＸＬ
(2)
53 400-92187 EN_COVER_SHUTTER_B_XL
ＥＮカバーシャッタＢ＿ＸＬ
(2)
