- 50 - NOTE( 注記 ) #01....FOR EN(LEFT SIDE) ＥＮ（左側）用 #02....FOR EN(RIGHT SIDE) ＥＮ（右側）用 #03....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-1552 8 COVER_CUL_ASM_XL カバーＣＵＬ組＿ＸＬ 1 2 402-1504 4 COVER_CUL_…
- 49 -

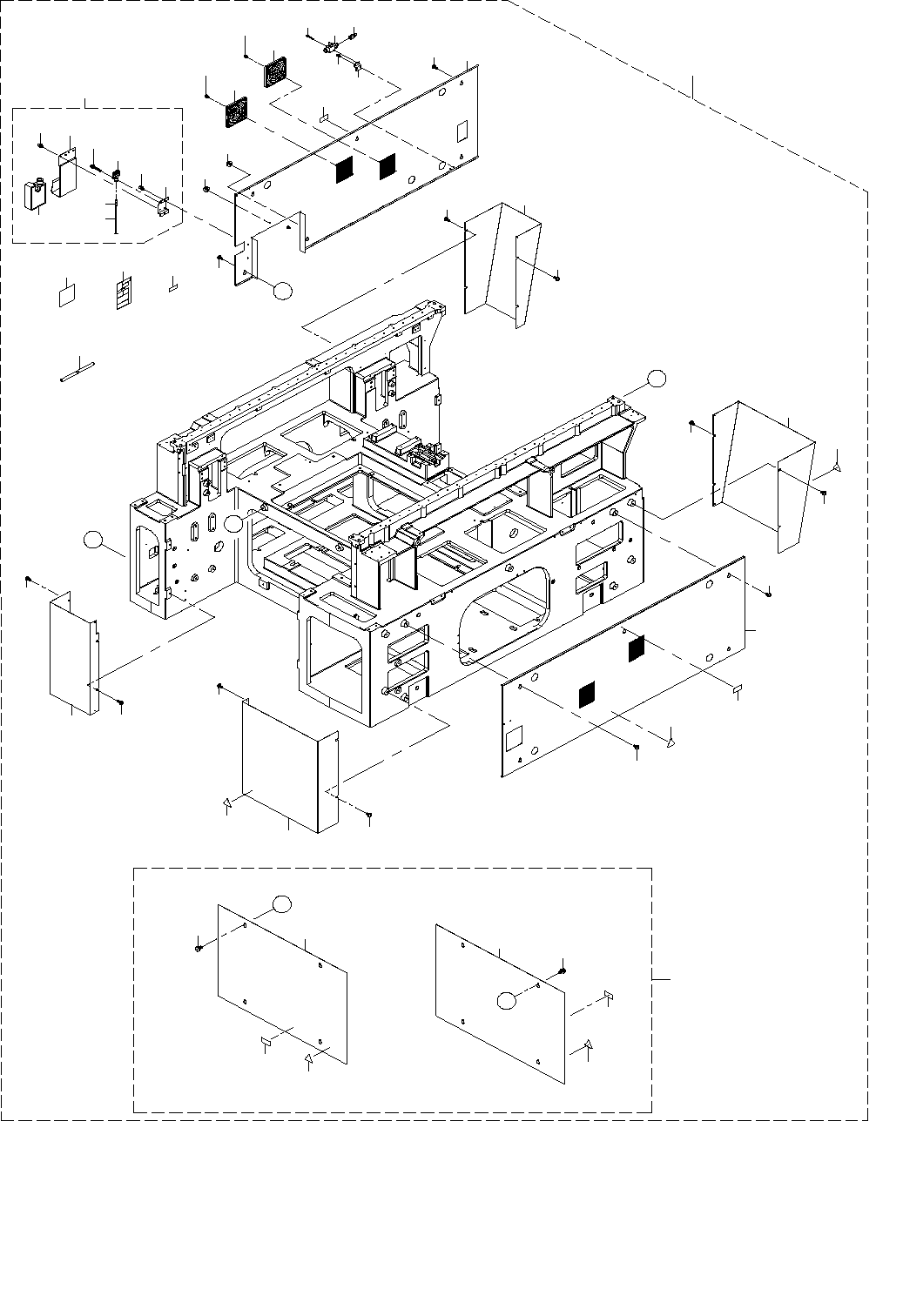

25.COVER COMPONENTS (13) (TYPE XL)
カバー関係（１３）（ＸＬ 仕様）
３５
Ａ
５
４
３３
２８
３０
３１
１１
１２
２
１３
１４
１５
２５
２６
２６
２６
１０
Ａ
１９
１９
１９
１９
２０
２１
２４
１７
３３
３４
１
２７
９
４７
４７
４６
４６
４５
４５
４５
５３
４５
５２
５３
４５
３６
３７
５２
４５
３
３
３
７
６
８
１８
２３
２４
２２
２６
２９
３２
３０
３４
３５
３３
５１
４０
４４
４２
４８
３９
４５
４１
４１
３９
４８
４１
４９
４３
３８
５１
４５
４５
４０
４５
５０
１６
４１
３
６
７
- 50 -
NOTE( 注記 ) #01....FOR EN(LEFT SIDE) ＥＮ（左側）用
#02....FOR EN(RIGHT SIDE) ＥＮ（右側）用
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15528 COVER_CUL_ASM_XL
カバーＣＵＬ組＿ＸＬ
1
2 402-15044 COVER_CUL_XL
カバー＿ＣＵＬ＿ＸＬ
(1)
3 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(11)
4 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
5 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
6 401-47149 COVER_BR_B
カバー＿ＢＲ＿Ｂ
(2)
7 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
8 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
9 402-15529 COVER_CUR_ASM_XL
カバーＣＵＲ組＿ＸＬ
1
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
11 401-29009 SIGNAL TOWER CABLE ASM
シグナルタワーケーブル組
(1)
12 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
13 402-15039 COVER_CUR_XL
カバー＿ＣＵＲ＿ＸＬ
(1)
14 402-15040 COVER_STAY_CUR_XL
カバー＿ステイ＿ＣＵＲ＿ＸＬ
(1)
15 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(12)
16
#03
CM-5001000-01 CE MARKING LABEL
ＣＥマーキング銘板（ＪＵＫＩ仕様）
1
17 402-15530 COVER_CUC_ASM_XL
カバーＣＵＣ組＿ＸＬ
1
18 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
19 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(24)
20 401-89090 DC FAN ASM
ＤＣファン組
(3)
21 SL-4033591-SC SCREW M3 L=35
座金付きなべ小ねじ Ｍ３ Ｌ＝３５
(6)
22 SL-4031091-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(4)
23 HX-0051900-00 FIXING BASE
固定ベース
(1)
24 NM-3034000-SF FLANGE NUT
フランジナット Ｍ３
(7)
25 402-15057 COVER_CUC_XL
カバー＿ＣＵＣ＿ＸＬ
(1)
26 401-83447 ASSIST_HINGE
アシストヒンジ
(4)
27 402-15531 COVER_SUR_ASM_XL
カバーＳＵＲ組＿ＸＬ
1
28 401-47150 MTC_SHUTTLE_COVER
ＭＴＣ＿シャッタ＿カバー
(1)
29 401-36850 MOTOR_COVER_R
モータカバーＲ
(1)
30 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(8)
31 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
(1)
32 402-15048 COVER_SUR_XL
カバー＿ＳＵＲ＿ＸＬ
(1)
33 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(11)
34 401-47149 COVER_BR_B
カバー＿ブラケット＿Ｂ
(2)
35 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
36
#01
402-15559 CONVEYOR_COVER_L_ASM_XL
コンベアカバーＬ組＿ＸＬ
1
37
#02
402-15560 CONVEYOR_COVER_R_ASM_XL
コンベアカバーＲ組＿ＸＬ
1
38 402-15128 CONV_LOWER_COVER_L_XL
コンベアロアーカバー＿Ｌ＿ＸＬ
(1)
39 402-15132 CONV_UPPER_COVER_SUPPORT_XL
コンベアアッパーカバーサポート＿ＸＬ
(2)
40 E5721-729-000 LABEL
荷重禁止シール
(2)
41 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(16)
42 402-15127 CONV_SIDE_COVER_R_XL
コンベアサイドカバー＿Ｒ＿ＸＬ
(1)
43 402-15129 CONV_LOWER_COVER_R_XL
コンベアロアーカバー＿Ｒ＿ＸＬ
(1)
44 402-15131 CONV_UPPER_COVER_R_XL
コンベアアッパーカバーＲ＿ＸＬ
(1)
45 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(38)
46 400-01490 TAPE
テープ
(3)
47 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(4)
48 402-15125 CONV_COVER_BR_XL
コンベアカバーブラケット＿ＸＬ
(2)
49 402-15126 CONV_SIDE_COVER_L_XL
コンベアサイドカバー＿Ｌ＿ＸＬ
(1)
50 402-15130 CONV_UPPER_COVER_L_XL
コンベアアッパーカバー＿Ｌ＿ＸＬ
(1)
51 401-47192 CONVEYOR_COVER_STOPPER_200
搬送カバーストッパ＿２００
(2)
52 400-92186 EN_COVER_SHUTTER_U_XL
ＥＮカバーシャッタＵ＿ＸＬ
(2)
53 400-92187 EN_COVER_SHUTTER_B_XL
ＥＮカバーシャッタＢ＿ＸＬ
(2)
- 51 -
26.COVER COMPONENTS (14) (TYPE XL)
カバー関係（１４）（ＸＬ 仕様）
２８
４
３１
３２
３２
２９
３３
３４
３０
３６
３５
１２
１１
１０
９
８
７
４
２
２２
２２
２１
２０
２０
１９
１７
１６
１６
１５
１４
１４
１３
１２
Ａ
Ａ
１８
１８
２３
２５
２４
２７
２６
２５
２６
２６
６
５
６
５
３９
３８
Ｂ
Ｂ
Ｃ
３９
３８
４１
４０
４３
４２
１
３７
３
Ｃ
