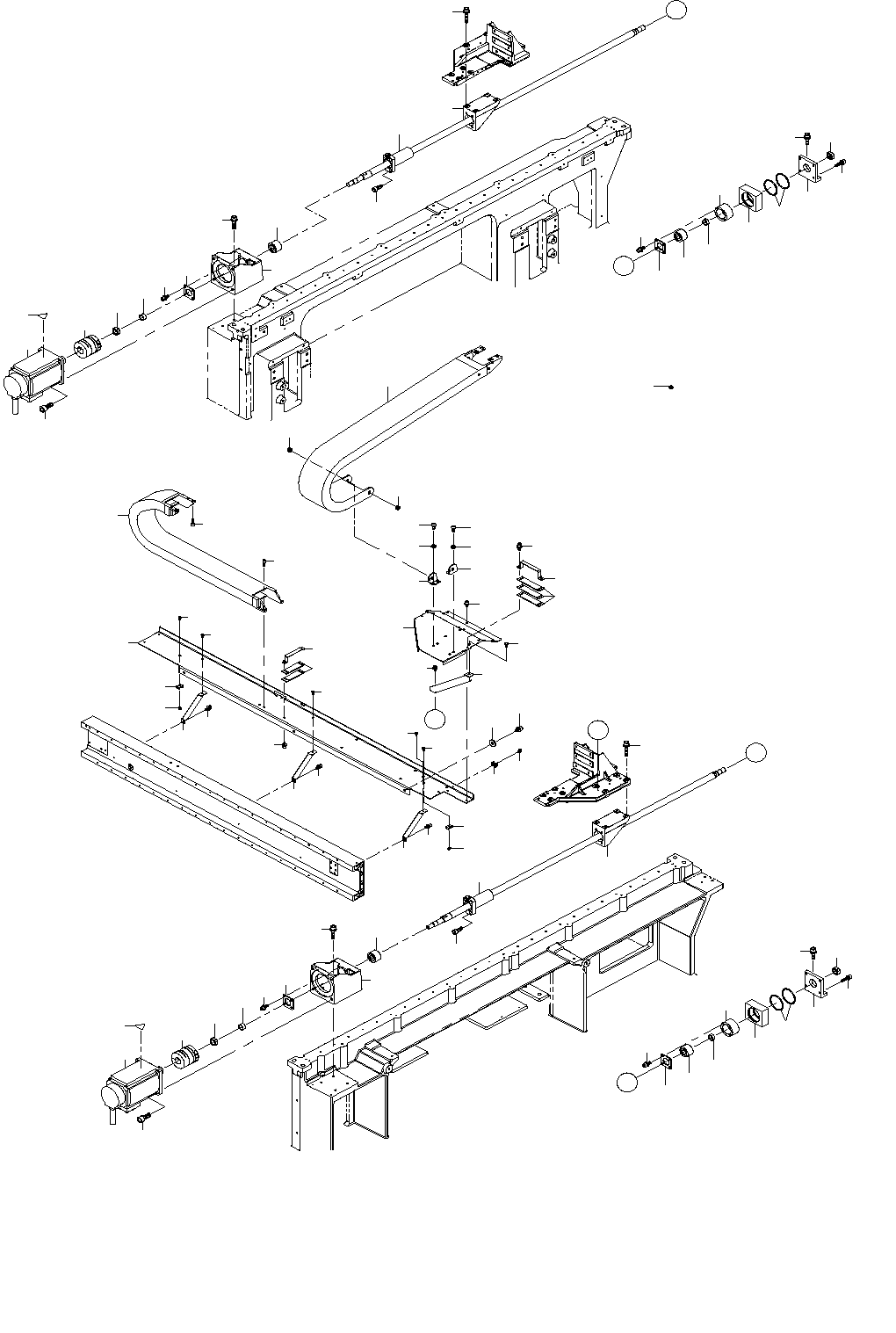

32.X-Y COMPONENTS (6) (TYPE XL)
Ｘ − Ｙ 関係（６）（ＸＬ 仕様）
Ａ
９
１３
１４
８
９
１３
３９
２２
１４
８
４
１
７
３
２
１５
１６
２４
２４
３１
２６
３８
２８
２７
２７
３１
Ｂ
Ｂ
４９
５０
５
６
４８
４８
６
５
５０
４９
２
３
７
１
４
３９
Ｃ
１７
１８
１９
２０
３４
３５
３４
４１
３４
４１
４０
４０
１０
３６
１１
３７
３７
３７
４２
４２
４２
４３
４３
４３
４７
４７
５１
２５
Ｃ
４６
４４
５３
５２
４５
３３
１２
２３
２１
５０
４８
Ａ
３２
３０
２９
４９
４８
３３
４５
４９
２９
３０
３
２
５０
２１
２３
１２
- 64 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-77461 Y_MOTOR_FRAME2
Ｙモータフレーム２
2
2 SL-6062592-TN SCREW M6 L=25
座金付き六角穴ボルト Ｍ６ Ｌ＝２５
8
3 401-46348 Y AXIS SERVO MOTOR
Ｙ軸モータ
2
4 SM-6082002-TN SCREW M8 L=20
六角穴ボルト Ｍ８ Ｌ＝２０
8
5 401-77465 BEARING_PLATE
ベアリングプレート
2
6 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
8
7 401-82778 COUPLING_STF-056SA1
カップリングＳＴＦ−０５６ＳＡ１
2
8 401-08810 Y_BALL_SCREW_XL_L40
Ｙ軸ボールねじﾞ＿ＸＬ
2
9 401-06024 Y BS CONNECTOR
Ｙボールねじコネクタ
2
10 401-82767 P_RAIL_SUPPORT
Ｐレールサポート
1
11 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
3
12 400-93857 O_RING_Y
Ｏ＿リング＿Ｙ
4
13 SL-6063092-TN SCREW M6 L=30
座金付き六角穴ボルト Ｍ６ Ｌ＝３０
8
14 SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
8
15 401-82770 CABLE_CLAMP_X2
ケーブルクランプＸ２
1
16 L153E-321-000 FC RUBBER
ＦＣ ルーバー
1
17 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
2
18 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
1
19 400-98052 FC_RUBBER_Y
ＦＣ＿ラバー＿Ｙ
7
20 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
21 402-15166 HOUSING ANGULAR
ハウジングアンギュラ
2
22 401-10451 X CABLE BEAR
Ｘケーブルベア
1
23 402-15167 ADJUST_BLOCK
アジャストブロック
2
24 SM-6041002-TN SCREW
六角穴ボルト
8
25 402-15102 Y_CB_SUPPORT_XL
Ｙ＿ＣＢサポートＸＬ
1
26 400-60210 Y CABLE BEAR(E)
Ｙケーブルベア（Ｅ）
1
27 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
4
28 400-46005 CB BRACKET L
ＣＢブラケットＬ
1
29 402-15168 END_BRACKET
エンドブラケット
2
30 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
31 L132E-421-000 CB BRACKET PIN X
ＣＢ ブラケット ピン Ｘ
2
32 SL-6052092-TN SCREW
座金付き六角穴ボルト
8
33 401-77465 BEARING_PLATE
ベアリングプレート
2
34 HX-0029400-00 FIXED BASE
固定ベース
3
35 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
36 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６Ｘ１６Ｘ１．６
3
37 401-83514 P_RAIL_SUPPORT_ANGLE
Ｐレールサポートアングル
3
38 400-46006 CB BRACKET R
ＣＢブラケットＲ
1
39 CM-3003000-03 HIGH TEMPARATURE CAUTION LABEL 2 (31.5)
高温注意シール２（３１．５）
2
40 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
2
41 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
42 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
3
43 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
3
44 402-15103 CB_SUPPORT_ANGLE_XL
ＣＢサポートアングルＸＬ
1
45 SL-6051292-TN BOLT
座金付き六角穴ボルト
8
46 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
1
47 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
4
48 SB-1150016-00 BEARING
ころがり軸受
4
49 400-93876 BEARING_LOCK_NUT
ベアリング＿ロック＿ナット
4
50 401-77466 COLLAR_150_200_60
カラー＿１５０＿２００＿６０
4
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
52 HX-0070600-0A MOUNT BASE
マウントベース
5
53 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
1
