- 69 - 35. HEAD COMPONENTS (3) ヘッド関係（３） ３ ６３ ８ ７ ３ ５ ５ ５ ４ ４ ４ ６ ８ ７ １０ ９ １１ １３ １３ １４ １６ １７ １８ １９ ２０ ２１ ２２ ２３ ２４ ２５ ２６ ２７ ２８ ２９ ３０ ３１ ３６ ３６ ３２ ３３ ３３ ３４ ３５ ３６ ３６ ３７ ３８ ４０ ４１ ４１ ４４ ４４ ４５ ４６ ４７ ４８ ４９ ５０ ５０ ５１ ５２ ５３ ５５ ５５ ５４…
- 68 -
NOTE( 注記 ) #01....FILTER TIP USING THE FLAT FILTER フィルタ先端が平らなフィルタを使用
#02....USING A FILTER IN THE FROM OF A フィルタ先端に突起のある形状をした
PROJECTION ON THE FILTER TIP フィルタを使用
#03....HEAD REV. A ヘッド ＲＥＶ．Ａ
#04....AFTER HEAD REV.B ヘッド ＲＥＶ．Ｂ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-94747 LNC120_HEAD_ASSY_CD
ＬＮＣ１２０ヘッド組＿ＣＤ
1
2 401-94748 HEAD_BRACKET_ASSY_CD
ヘッドブラケット組＿ＣＤ
(1)
3 401-94690 HEAD_BRACKET
ヘッドブラケット
(1)
4 PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ種 ４Ｘ８
(4)
5 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
6 401-82913 SMALL_HEAD_SCREW_M4_L10
小頭ねじＭ４＿Ｌ１０
(2)
7 E3021-721-000 HAED CENTER SHIM C
ヘッドセンタシム Ｃ
(1)
8 E3047-729-000 HAED CENTER SHIM D
ヘッドセンタシム Ｄ
(1)
9 401-82828 Z_LINEAR_GUIDE
Ｚリニアガイド
(8)
10 401-82829 GUIDE_SHIM_D_15
ガイドシムＤ１５
(2)
11 401-82830 GUIDE_SHIM_E_15
ガイドシムＥ１５
(2)
12 401-94733 GUIDE_SHIM_F_15
ガイドシムＦ１５
(2)
13 401-82894 TORX_SCREW_M2
トルクスねじＭ２
(96)
14 401-94749 SPLINE_BRACKET_ASSY_CD
スプラインブラケット組＿ＣＤ
(1)
15 402-06439 SPLINE_BRACKET_J1
スプラインブラケットＪ１
(1)
16 G9303-880-000 BUSH D=5
ブッシュφ５
(2)
17 401-82833 LIMIT_DUMPER_Z
リミットダンパＺ
(1)
18 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(6)
19 HX-0029400-00 FIXED BASE
固定ベース
(3)
20 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
21 401-82834 LIMIT_DAMPER_ZD
リミットダンパＺＤ
(1)
22 401-82835 LIMIT_STOPPER_ZD
リミットストッパＺＤ
(1)
23 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
24 401-94694 BEARING_BASE_D
ベアリングベースＤ
(8)
25 EZ-4454066-01 BEARING (MR115ZZ)
ベアリング （ＭＲ１１５ＺＺ）
(8)
26 SM-6020602-TN SCREW M2X6
六角穴ボルト Ｍ２Ｘ６
(16)
27 401-94695 BEARING_BASE_U
ベアリングベースＵ
(8)
28 EZ-4454066-01 BEARING (MR115ZZ)
ベアリング （ＭＲ１１５ＺＺ）
(8)
29 SM-6020602-TN SCREW M2X6
六角穴ボルト Ｍ２Ｘ６
(16)
30 401-94697 BALL_SPLINE_UNIT_4
ボールスプラインユニット＿４
(8)
31 SB-1040019-00 BEARING
ころがり軸受
(8)
32 401-94703 BEARING_PLATE
ベアリングプレート
(16)
33 401-94704 BEARING_SHIM_10
ベアリングシム＿０．０１
(2)
34 401-94705 BEARING_SHIM_30
ベアリングシム＿０．０３
(2)
35 401-94706 BEARING_SHIM_50
ベアリングシム＿０．０５
(2)
36 401-94707 BEARING_SHIM_100
ベアリングシム＿０．１
(2)
37 SM-1020501-SN SCREW M2 L=5
皿小ねじ Ｍ２ Ｌ＝５
(64)
38 401-94735 BALL_SCREW_0608
ボールスクリュー０６０８
(8)
39 401-94737 Z_PULLEY
Ｚプーリ
(8)
40 SM-8850312-TP SCREW M2.5 L=2.5
六角穴付き止めねじ Ｍ２．５ Ｌ＝２．５
(8)
41 401-94711 TIMING_BELT_Z(AFTER_AGING)
タイミングベルトＺ（エージン後）
(8)
42 401-94740 LOCK_NUT_3
ロックナット３
(8)
43 401-94739 Z_BEARING_COLLAR
Ｚベアリングカラー
(8)
44
#03
401-94708 Z_MOTOR_BRACKET
Ｚモータブラケット
(2)
45 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
46 401-94709 Z_MOTOR_ASSY
Ｚモータ組＿ＣＤ
(8)
47 401-94718 MOTOR_PLATE
モータプレート
(1)
48 401-87431 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(1)
49 401-94738 SCREW
低頭皿ねじＭ３×８
(2)
50 401-94710 Z_MOTOR_PULLEY
Ｚモータプーリ
(1)
51 SM-8850202-TP SCREW M2.5 L=2
六角穴付き止めねじ Ｍ２．５ Ｌ＝２
(2)
52 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(32)
53 PA-1606008-A0 AIR CYLINDER
エア シリンダ
(2)
54 PC-0105080-00 SPEED CONTROLLER
スピ−ドコントロ−ラ
(2)
55 PJ-3040405-04 UNION
ユニオン
(2)
56 401-82849 CYLINDER_BRACKET
シリンダブラケット
(2)
57 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
58 PX-9500110-00 SWITCH FITTING BAND
スイッチ取付バンド
(2)
59 401-33002 NZL UP SENSOR 6T L CABLE ASM
ノズルアップセンサ（６ＴＬ）ケーブル組
(1)
60 401-33003 NZL UP SENSOR 6T R CABLE ASM
ノズルアップセンサ（６ＴＲ）ケーブル組
(1)
61 401-94727 RELEASE_BAR
リリースバー
(1)
62 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
63 HX-0029400-00 FIXED BASE
固定ベース
(5)
64 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
65 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
66 NP-2105800-00 PUSH NUT
プッシュナット
(2)
67 RE-0500000-K0 E-RING
Ｅ形止め輪 ５
(2)
68 HX-0066900-00 GROMMET
グロメット
(0.06)
69 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
70
#03
401-94713 T_MOTOR_BRACKET
Ｔモータブラケット
(1)
71 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
72 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(16)
73 401-94715 T_MOTOR_MI_SUPPORT_A
ＴモータＭＩサポートＡ
(4)
74 401-94714 T_MOTOR_ASSY
Ｔモータ組＿ＣＤ
(4)
75 401-94716 T_PULLEY_A
ＴプーリＡ
(1)
76 401-94717 T_PULLEY_FLANGE_A
ＴプーリフランジＡ
(1)
77 SM-8850202-TP SCREW M2.5 L=2
六角穴付き止めねじ Ｍ２．５ Ｌ＝２
(2)
78 401-94718 MOTOR_PLATE
モータプレート
(1)
79 401-87431 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(1)
80 401-94738 SCREW
低頭皿ねじＭ３×８
(2)
81 SM-8030812-TP SCREW M3 L=8
止めねじ Ｍ３ Ｌ＝８
(8)
82 401-82899 TIMING_BELT_T(AFTER_AGING)
タイミングベルトＴ（エージング後）
(4)
83 401-94719 T_SENSOR_BRACKET
Ｔセンサブラケット
(1)
84 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
85 401-83385 FIBER UNIT 2M
ファイバーユニット ２Ｍ
(4)
86 401-94723 CABLE_SHAFT
ケーブルシャフト
(1)
87 402-12897 Z_MOTOR_CALBE_STAY
Ｚモータケーブルステイ
(1)
88
#03
WP-0431005-SP PLAIN WASHER 4.3X12X1
平座金 ４．３Ｘ１２Ｘ１
(4)
89
#04
402-12895 Z_MOTOR_BRACKET
Ｚモータブラケット
(2)
90
#04
402-12896 T_MOTOR_BRACKET
Ｔモータブラケット
(1)
91 401-94750 HEAD_SV_BRACKET_ASSY_CD
ヘッドＳＶブラケット組＿ＣＤ
(1)
92
#02
402-05510 FILTER_BOX_U
フィルタボックスＵ
(1)
93
#02
SL-4031691-SC SCREW M3 L=16
座金付きなべ小ねじ Ｍ３ Ｌ＝１６
(2)
94
#02
400-46059 O RING F2
ＯリングＦ２
(8)
95
#02
E3052-729-000 FILTER
フィルタ
(8)
96
#02
401-94722 FILTER_BOX_L_8
フィルタボックスＬ８
(1)
97
#02
SL-6031242-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
98
#02
400-46058 O RING F1
ＯリングＦ１
(8)
99 401-82489 VACUUM_UNIT
バキュームユニット
(1)
100 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
101 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.92)
102 SL-6031692-TN SCREW M3 L=16
座金付き六角穴ボルト Ｍ３ Ｌ＝１６
(2)
103 PX-0505010-00 SILENCER
消音器
(2)
104 PJ-3010405-05 HALF UNION
ハ−フユニオン
(2)
105 400-46535 CHECK VALVE
チェックバルブ
(1)
106 PJ-3080400-06 UNION Y
ユニオン ワイ
(2)
107 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(1)
108 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
109 HX-0067100-00 GROMMET
グロメット
(0.15)
110 401-82856 DIN_RAIL
ディンレール
(1)
111 401-94684 T1_T2_T3_T4 ORIGIN SENSOR ASM
Ｔ１＿Ｔ２＿Ｔ３＿Ｔ４ 原点センサ組
(4)
112 HK-0498900-0G BLOCK TERMINAL
コネクタパーツ
(2)
113 401-94724 HEAD_CAVER
ヘッドカバー
(1)
114
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
115 NP-2105800-00 PUSH NUT
プッシュナット
(4)
116 RE-0500000-K0 E-RING
Ｅ形止め輪 ５
(4)
117 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
118 HX-0029400-00 FIXED BASE
固定ベース
(6)
119
#03
401-94720 HEAD_SV_BRACKET
ヘッドＳＶブラケット
(1)
120 401-94723 CABLE_SHAFT
ケーブルシャフト
(2)
121 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
122
#03
WP-0431005-SP PLAIN WASHER 4.3X12X1
平座金 ４．３Ｘ１２Ｘ１
(4)
123
#01
401-82852 FILTER_BOX_U
フィルタボックスＵ
(1)
124
#01
SM-6033002-TN SCREW M3 L=30
六角穴ボルト Ｍ３ Ｌ＝３０
(2)
125
#01
400-46646 FILTER
フィルタ
(8)
126
#01
401-82853 FILTER_BOX_L_8
フィルタボックスＬ８
(1)
127
#01
SL-6031242-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
128
#01
PJ-3010405-05 HALF UNION
ハーフユニオン
(8)
129
#01
400-46059 O RING F2
ＯリングＦ２
(8)
130
#01
400-46058 O RING F1
ＯリングＦ１
(8)
131
#04
SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
132
#04
402-12900 HEAD_SV_BRACKET_J1
ヘッドＳＶブラケットＪ１
(1)
133 E3858-715-000 SEAL
手触れ禁止シール
(1)
134
#02
PJ-3010405-05 HALF UNION
ハ−フユニオン
(8)
135 401-94751 Z_SLIDE_ASSY_CD
Ｚスライド組＿ＣＤ
(8)
136 SM-6030802-TN SCREW
六角穴ボルト
(2)
137 401-94728 Z_SLIDE_BRACKET
Ｚスライドブラケット
(1)
138 SM-6020302-TR SCREW M2 L=3
六角穴ボルト Ｍ２ Ｌ＝３
(4)
139 SB-1040013-00 BEARING
ころがり軸受
(2)
140 401-94736 Z_SLIDE_SHAFT_1
Ｚスライドシャフト１
(1)
141 400-01139 NOZZLE OUTER SCREW
ノズルアウタスクリュウ
(1)
142 401-82861 STEEL_BALL
スティールボール
(3)
143 401-82862 NOZZLE_OUTER
ノズルアウタ
(1)
144 RC-0560517-KP C-RING 6 (8)
Ｃ形止め輪 ６（８）
(1)
145 401-82863 OUTER_SP_HOLDER
アウタＳＰホルダ
(1)
146 401-82864 NOZZLE_OUTER_SP
ノズルアウタＳＰ
(1)
147 401-94726 COUPLING_H
カップリングＨ
(1)
148 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(4)
149 400-46060 O RING H
ＯリングＨ
(1)
150 401-94696 ROTARY_JOINT
ロータリージョイント
(1)
151 SM-8850312-TP SCREW M2.5 L=2.5
六角穴付き止めねじ Ｍ２．５ Ｌ＝２．５
(2)
152 400-46060 O RING H
ＯリングＨ
(1)
153 PJ-3010405-05 HALF UNION
ハ−フユニオン
(1)
154 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(0.24)
155 401-90386 Z_SLIDE_BRACKET_SHIM_5
Ｚスライドブラケットシム５
(1)
156 401-90387 Z_SLIDE_BRACKET_SHIM_10
Ｚスライドブラケットシム１０
(1)
157 E9635-455-000 REVISION SEAL
ＲＥＶ 銘板
(1)
158 HX-0023300-0E CABLE BAND
束線バンド
(15)
159 HX-0023300-00 CABLE BAND
束線バンド
(30)
160 401-83349 NZL-UP SV CABLE ASM
ＮＺＬ−ＵＰ ＳＶケーブル組
1
- 69 -

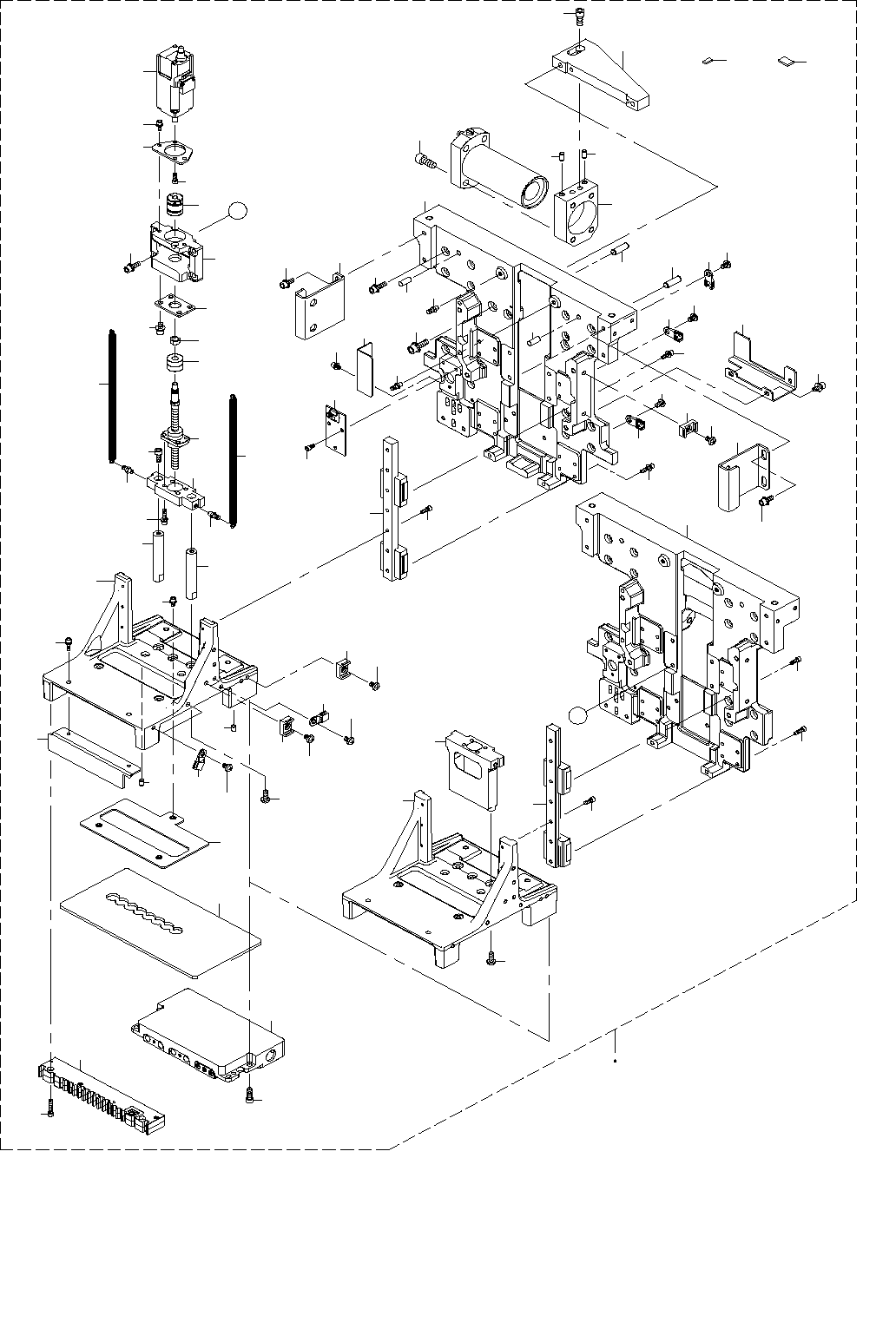

35.HEAD COMPONENTS (3)
ヘッド関係（３）
３
６３
８
７
３
５
５
５
４
４
４
６
８
７
１０
９
１１
１３
１３
１４
１６
１７
１８
１９
２０
２１
２２
２３
２４
２５
２６
２７
２８
２９
３０
３１
３６
３６
３２
３３
３３
３４
３５
３６
３６
３７
３８
４０
４１
４１
４４
４４
４５
４６
４７
４８
４９
５０
５０
５１
５２
５３
５５
５５
５４
５３
５５
５４
５５
５６
５７
５８
５９
６０
６１
３９
Ａ
Ａ
１２
１ ２
１５
１５
４２
４３
６５
６７
６６
６８
６４
７０
６９
６２
- 70 -
NOTE( 注記 ) #01....UNTIL M/C REV.B マシン ＲＥＶ．Ｂ 以前
#02....AFTER M/C REV.C,HEAD REV.A マシン ＲＥＶ．Ｃ，ヘッド ＲＥＶ．Ａ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-82931 HEAD_PLATE_ASSY
ヘッドプレート組
1
2
#02
401-94752 HEAD_PLATE_ASSY_CD
ヘッドプレート組＿ＣＤ
1
3 PH-0500122-C0 PARALLEL PIN TYPE B 5X12
平行ピン Ｂ種 ５Ｘ１２
(2)
4 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
5 HX-0034400-00 FIXED BASE
束線パーツ
(3)
6 SL-6041492-TN SCREW M4 L=14
座金付き六角穴ボルト Ｍ４ Ｌ＝１４
(16)
7 400-47317 HEAD_HANDLE
ヘッドハンドル
(2)
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
9 HX-0029400-00 FIXED BASE
固定ベース
(2)
10 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
11
#01
401-86173 X_NUT_HOLDER_B
ナットホルダＢ
(1)
12
#01
401-86172 X_NUT_HOLDER_A
ナットホルダＡ
(1)
13
#01
PH-0400082-C0 PARALLEL PIN TYPE B 4X8
平行ピン Ｂ種 ４Ｘ８
(2)
14
#01
SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(2)
15
#01
PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
(2)
16
#01
SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(2)
17 SM-6061402-TN SCREW
六角穴ボルト
(4)
18 401-82882 LIMIT_DUMPER_ZA
リミットダンパＺＡ
(2)
19 401-82884 LIMIT_DAMPER_ZA_U
リミットダンパＺＡ＿Ｕ
(2)
20 EZ-4454738-01 BEARING (MTA06-15) ANGULAR
アンギュラ ベアリング （ＭＴＡ０６−１５）
(1)
21 EZ-4463629-01 NUT (Z) BEARING
ベアリング ナット （Ｚ）
(1)
22 EZ-4454740-01 SCREW (BLK0606S-3G1) BALL
ボ−ルねじ （ＢＬＫ０６０６Ｓ−３Ｇ１）
(1)
23 401-82918 ANGULAR_PLATE_D6
アンギュラプレートＤ６
(1)
24 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
25 401-87431 SERVO MOTOR 30W
サーボモータ ３０Ｗ
(1)
26 401-82919 ZA_MOTOR_FRANGE
ＺＡモータフランジ
(1)
27 SM-6030802-TN SCREW
六角穴ボルト
(2)
28 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
29 401-82914 ZA_MOTOR_BRACKET
ＺＡモータブラケット
(1)
30 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
31 EZ-4454741-01 COUPLING (SFC-010SA2-5B-5B)
カップリング （ＳＦＣ−０１０ＳＡ２−５Ｂ−５Ｂ）
(1)
32
#01
401-82921 LNC_LINK_D6
ＬＮＣリンクＤ６
(1)
33
#01
401-82920 LNC_SHAFT
ＬＮＣシャフト
(2)
34
#01
SM-6041002-TN SCREW
六角穴ボルト
(2)
35 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
36 401-82922 SPRING_STUD
スプリングスタッド
(4)
37
#01
401-82923 LM_GUIDE(ML12)
ＬＭガイド（ＭＬ１２）
(2)
38
#01
SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(8)
39
#01
SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(8)
40
#01
401-82924 LNC_SLIDE_BRACKET
ＬＮＣスライドブラケット
(1)
41 PH-0400062-C0 PARALLEL PIN TYPE B 4X6
平行ピン Ｂ種 ４Ｘ６
(2)
42 SM-6030802-TN SCREW
六角穴ボルト
(6)
43 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(2)
44 401-82925 LNC_UP_SPRING1
ＬＮＣアップスプリング１
(2)
45 401-82926 DIFFUSER_BR
ディフューザブラケット
(1)
46 401-82927 LNC120_DIFFUSER
ＬＮＣ１２０ディフューザ
(1)
47 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(3)
48 401-82928 DISTURBANCE_COVER
ディスターバンスカバー
(1)
49 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
50 401-82791 LNC120-8
ＬＮＣ１２０−８
(1)
51 SM-6031602-TN SCREW M3 L=16
六角穴ボルト Ｍ３ Ｌ＝１６
(2)
52 SM-6041202-TN SCREW M4X0.7 L=12
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１２
(4)
53 HX-0029400-00 FIXED BASE
固定ベース
(3)
54 HX-0034400-00 FIXED BASE
束線パーツ
(3)
55 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
56 401-82883 X_LIMIT_SENSOR_DOG
Ｘリミットセンサドグ
(1)
57 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
58 401-28883 THERMAL SENSOR PCB ASM
サーマルセンサ基板組
(1)
59 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(3)
60 401-82930 THERMAL_SENSOR_COVER
サーマルセンサーカバー
(1)
61 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
62
#01
401-82878 HEAD_PLATE
ヘッドプレート
(1)
63
#02
401-94741 HEAD_PLATE
ヘッドプレート
(1)
64
#02
401-94743 LNC_LINK
ＬＮＣリンク
(1)
65
#02
401-94753 ZA_LINEAR_GUIDE
ＺＡリニアガイド
(2)
66
#02
SM-6030802-TN SCREW
六角穴ボルト
(8)
67
#02
SM-6031002-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(8)
68
#02
401-94745 LNC_SLIDE_BRACKET
ＬＮＣスライドブラケット
(1)
69
#02
SM-6030802-TN SCREW
六角穴ボルト
(6)
70
#02
SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(2)
