- 76 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-27903 HMS_BRACKET ＨＭＳブラケット 1 2 SL-6030892-TN SCREW M3 L=8 座金付き六角穴ボルト Ｍ３ Ｌ＝８ 3 3 HX-0029400-00 FIXED BASE 固定ベース 1 4 SL-4030891-SC SCREW M3 L=8 座金付きなべ小ねじ Ｍ３ Ｌ＝…
- 75 -
38.HMS COMPONENTS
ＨＭＳ 関係
６
２
１
３
４
５
７
８
９
１０
１１
- 76 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-27903 HMS_BRACKET
ＨＭＳブラケット
1
2 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
3
3 HX-0029400-00 FIXED BASE
固定ベース
1
4 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
1
5 401-29108 HMS CABLE ASM
ＨＭＳケーブル組
1
6 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
2
7 HX-0023300-00 CABLE BAND
束線バンド
2
8 HX-0034400-00 FIXED BASE
束線パーツ
1
9 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
10 400-54839 SOFT NYLON 8
ソフトナイロン８
0.51
11 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
0.47
- 77 -

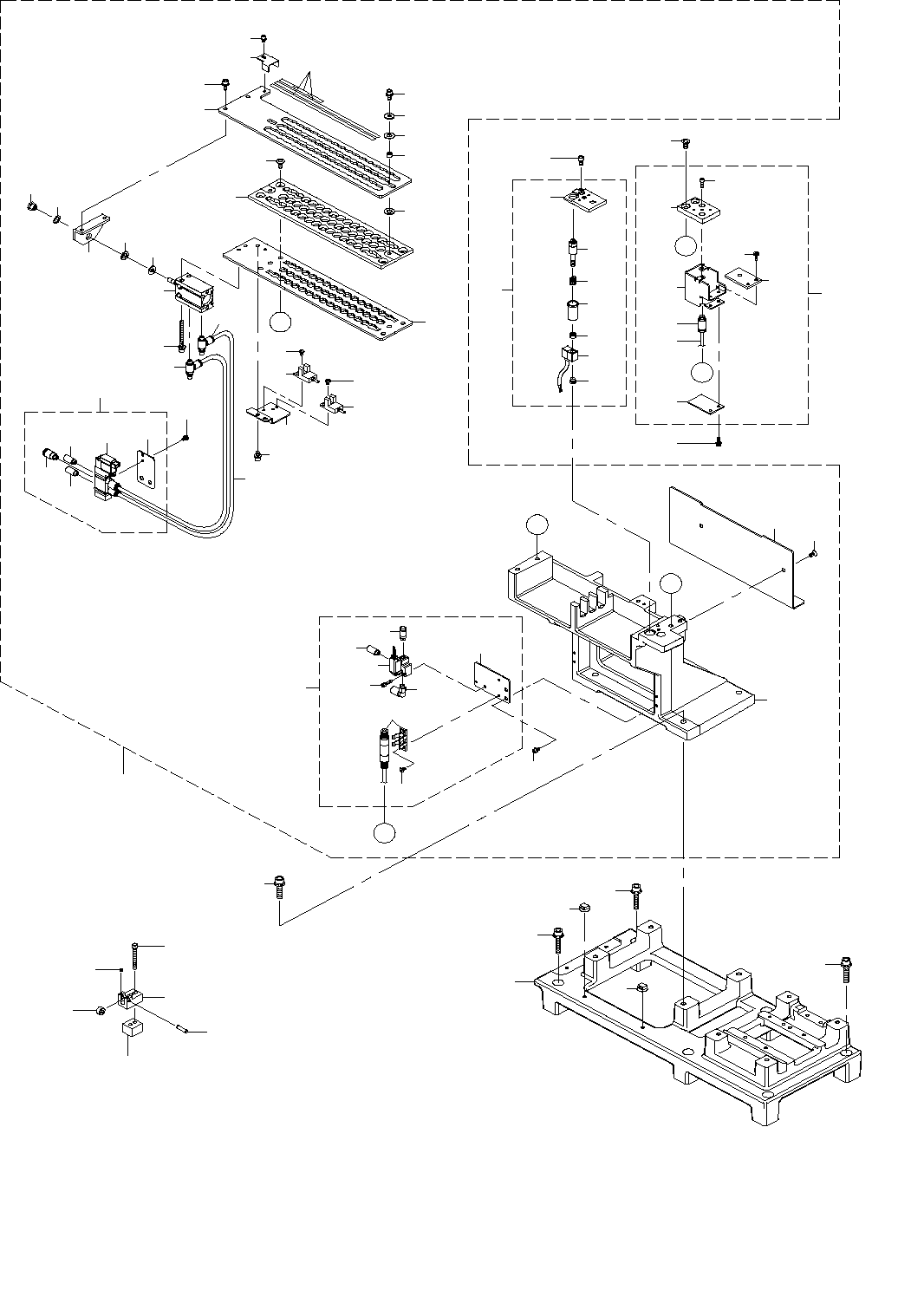

39.ATC & CAL BLOCK COMPONENTS (1)
ＡＴＣ・ＣＡＬ ブロック関係（１）
４
４
４
６０
６３
５１
５４
５５
Ａ
６８
５９
６６
６１
６２
６５
５３
５８
５７
５６
５２
７０
１
５
３
４１
４１
３８
３７
３６
３５
４７
６４
３０
３１
Ａ
２８
１３
１３
１４
１２
８
１５
１１
４３
２
２
７
１０
２５
２６
２７
２９
３２
２４
２１
３４
３３
２３
２２
２２
２０
１８
１７
１９
３９
４０
４２
４４
４５
４６
４８
４９
Ｂ
Ｂ
１０
９
１６
５０
Ｃ
Ｃ
６７
６９
６
７５
７６
７４
７２
７３
７１
