- 90 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-8303 0 CONVEYOR_BELT_C 搬送ベルトＣ 4 2 401-8305 1 SENSOR_BR_A WC センサブラケット＿ＡＷＣ 2 3 401-8306 5 AWC_SENSOR_BR ＡＷＣセンサブラケット 1 4 401-2904 0 AWC MOTOR ASM ＡＷＣモータ組 1 5 E9…
- 89 -

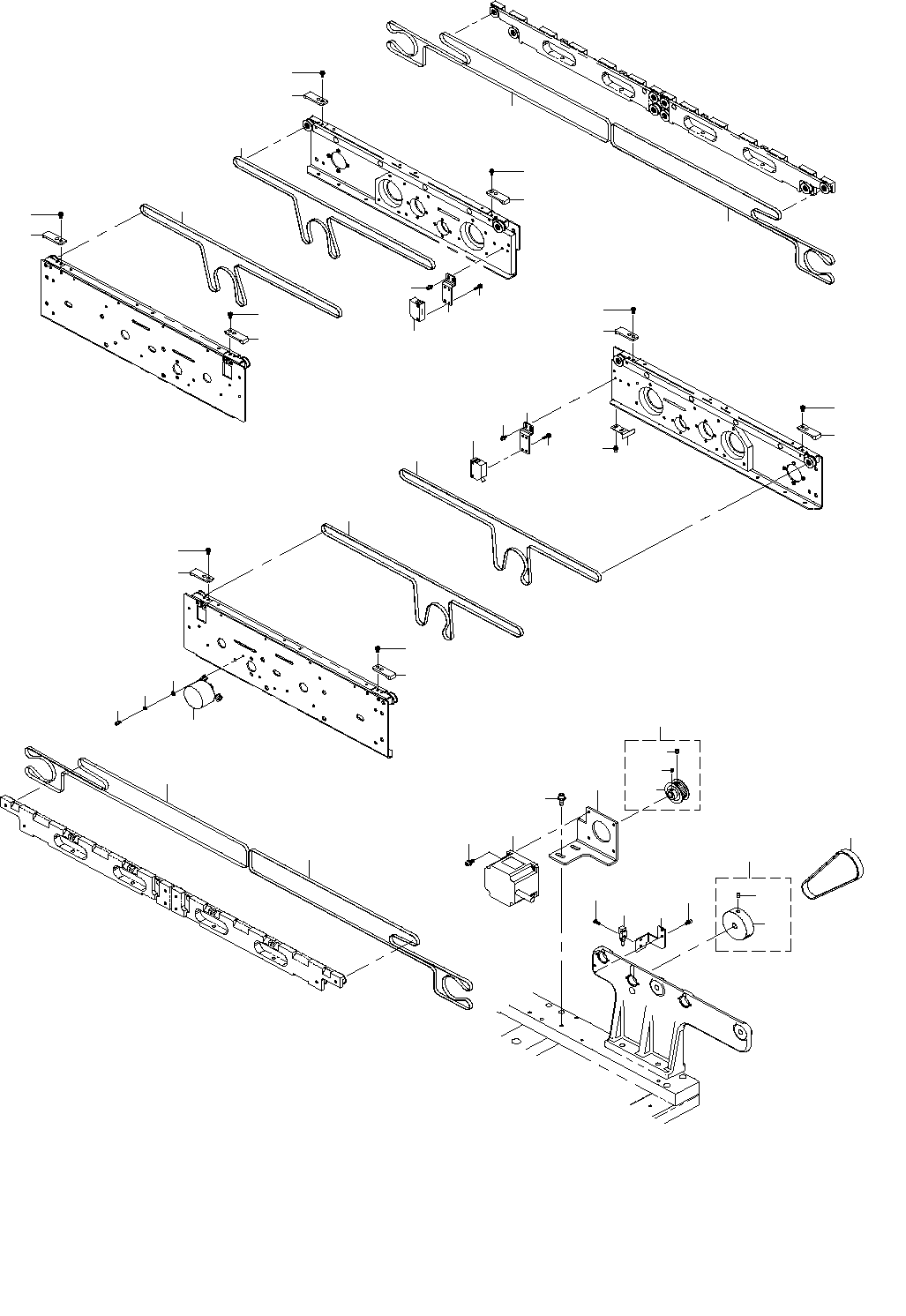

45.PWB CONVEYOR COMPONENTS (5)
基板搬送関係（５）
１０
２２
２
２
３
４
５
６
７
９
８
１１
１３
１２
１４
１５
１７
１６
１８
１９
２０
２１
２３
２４
２４
２５
２５
２６
２７
２８
２９
２９
２９
２９
２９
２９
３０
３１
３２
３３
３３
３３
３３
１
１
１
１
３２
３２
３２
３２
３２
３２
３２
- 90 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83030 CONVEYOR_BELT_C
搬送ベルトＣ
4
2 401-83051 SENSOR_BR_AWC
センサブラケット＿ＡＷＣ
2
3 401-83065 AWC_SENSOR_BR
ＡＷＣセンサブラケット
1
4 401-29040 AWC MOTOR ASM
ＡＷＣモータ組
1
5 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
1
6 E2160-725-000 AWC BELT (E)
ＡＷＣ ベルト （Ｅ）
1
7 E2161-725-000 AWC OP DOG (E)
ＡＷＣ ＯＰ ドグ （Ｅ）
1
8 400-00768 AWC PULLEY A ASM
ＡＷＣプーリＡ組
1
9 E2153-725-000 AWC PULLEY A
ＡＷＣ プーリ Ａ
(1)
10 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
11 400-00769 AWC PULLEY B ASM
ＡＷＣプーリＢ組
1
12 E2154-725-000 AWC PULLEY B
ＡＷＣ プーリ Ｂ
(1)
13 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
14 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
15 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
16 401-61237 BU PIN RECEIVE SENS ASM
ＢＵピン受光センサ組
1
17 401-61236 BU PIN EMISSION SENS ASM
ＢＵピン投光センサ組
1
18 E2163-725-000 AWC BRACKET E
ＡＷＣ ブラケット Ｅ
1
19 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
1
20 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
21 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
2
22 SL-6041042-TN BOLT
座金付き六角穴ボルト
4
23 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
24 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
4
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
4
26 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
2
27 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
2
28 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
2
29 E2046-725-000 PWB INNER
ＰＷＢインナ
6
30 401-83031 PWB_INNER_SL
ＰＷＢインナＳＬ
1
31 401-83034 PWB_INNER_SR
ＰＷＢインナＳＲ
1
32 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
16
33 401-83028 CONVEYOR_BELT_S
搬送ベルトＳ
4
- 91 -
46.PWB CONVEYOR COMPONENTS (6)
基板搬送関係（６）
１４
２７
２６
１１
８
７
６
１
１９
２０
２０
２１
２２
２４
１６
１７
２８
１８
９
１０
１３
１３
３
２
１２
４
２５
２４
２３
５
１５
