0108-002 4-1 ㇱຠ⇟ภ ㇱ ຠ ฬ ⠨ PART No . P ART NAME REMARKS CT-2490L-08,12,16 CT-2491L-20,24 CT-2490TL-08,12,16 CT-2491TL-20,24 1 630 084 8373 FRAM E 1 1 749P --01B-001 1 630 084 8380 FRAM E 1 1 749K--01B-001 2 6 3 0 0 3 7 …
0003-001
24mm ࠹ࡊࡈࠖ࠳ 24mm TAPE FEEDER
Fig. 4-1 ࠞ࠶࠻ࡏ࠺ࠖㇱ Cassette Body Section
0108-002
4-1
ㇱຠ⇟ภ ㇱ ຠ ฬ ⠨
PART No. PART NAME REMARKS
CT-2490L-08,12,16
CT-2491L-20,24
CT-2490TL-08,12,16
CT-2491TL-20,24
1 630 084 8373 FRAME 1 1 749P--01B-001
1 630 084 8380 FRAME 1 1 749K--01B-001
2 630 037 0294 PIN,LOCATE 1111 749P--01H-003
4 630 039 3002 PLATE 2222 749P--01B-070
5 630 039 3200 PIN,LOCATE 1111 749P--01B-072
6 630 039 3187 PIN,LOCATE 1111 749P--01B-071
7 411 141 4008 WASHER V 4X9X0.8 2222 FW4
8 411 141 2905 WASHER SPR 4 2222 SW4
9 411 141 0307 NUT HEX 4 1111 M4
11 630 054 4800 BRACKET 1 1 749P--01B-003
12 630 070 7601 BRACKET(GRIP) 1 1 749P--01B-004
13 411 054 8506 NUT HEX 4 1 1 M4 F
14 411 113 4708 SCR FLT 4X10 1 1 M4X10 FLT
15 411 140 7208 SCR FLT 4X6 2 2 M4X6 FLT
16 630 039 7079 TUBE,WIRING 1 749P--01H-009
16 630 041 6237 TUBE,WIRING 1 749K--01H-009
21 630 060 3613 PIN,LOCATE 1111 749P--01B-005
22 411 140 7208 SCR FLT 4X6 2222 M4X6 FLT
23 630 039 4689 LEVER(LOCATE) 1111 749P--01B-041
24 630 000 9859 NUT,HEX 1111 749P--01H-001
25 630 010 5957 SPRING,COMP 1111 749P--01B-076
26 630 039 3217 PLATE 1111 749P--01B-051
28 411 141 2905 WASHER SPR 4 1111 SW4
29 630 000 7602 BOLT,HEX-SCT 1111 M4X6
30 630 037 2502 ACCESSORY,LIGHT 1111 749P--01H-010
31 630 039 4085 PLATE 1111 749P--01B-058
32 411 086 4408 WASHER SPR 3 1111 SW3 F
33 411 041 8908 SCR PAN 3X6 1111 M3X6 PAN
35 630 039 4771 SPACER 2222 749P--01B-092
36 630 037 0423 PLATE 1111 749P--01B-045
37 630 037 5695 BOLT(FLT HEX-SCT) 2222 749P--01H-017
ᵈᗧ
NOTE
⇟
ภ
Key No.
YELLOW
ORANGE
ᢙ㊂
Q'ty
0209-003
24mm ࠹ࡊࡈࠖ࠳ 24mm TAPE FEEDER

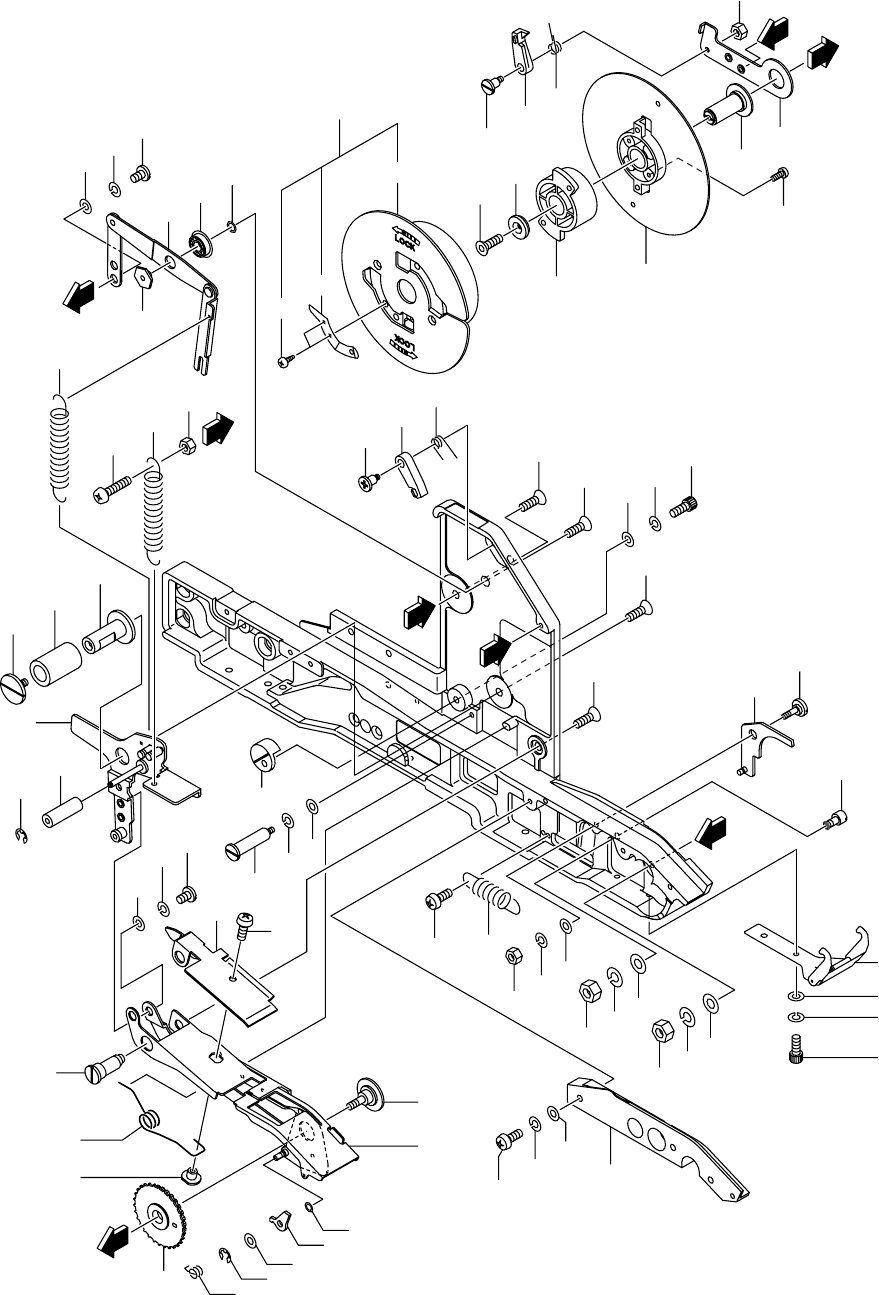

Fig. 4-2 ࠹ࡊ㚟േㇱ Tape Driving Section
104
G
A
92
91
111-2
102
101
103-1
11 3
11 2
111-1
111
96
97
98
G
F
108
106
107
105
82
81
81-1
80
103
101
102
93
83
67
68
69
73
52
A
F
16
17
37
B
56
57
58
59
22
21
20
19
18
40
39
38
36
35
34
44-3
44-2
44-1
41
33
27
28
29
30
31
32
26
B
76
77
78
47
65
66
64
63
71-1
71
71-2
72-2
72-1
72
51
48
49
50
114
114-1
114-2
114-3
