Test Research Inc.
88 TR7700 SII User Guide–Software

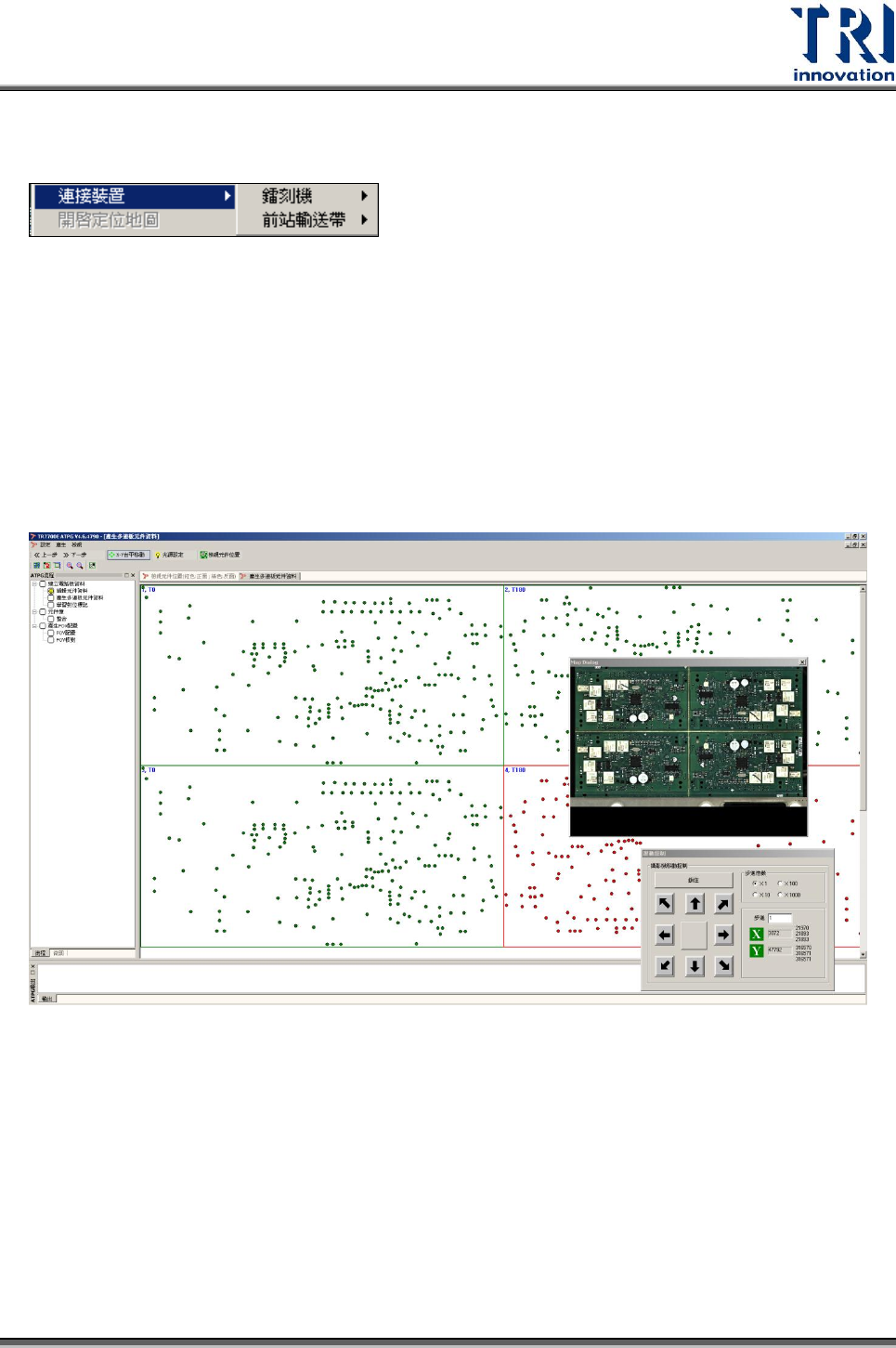

3.3.13 連接裝置
可以選擇連結到鐳刻機或者前站輸送帶。
3.3.14 開啟定位地圖
擷取整張電路板的影像作為定位地圖。當選擇此功能後，會跳出視窗要求使用者設定
電路板的左上和右下角。當設定完成後，機台會自動擷取整板影像，並跳出一個整板
的小視窗入下圖所示。使用者可以藉由點選小視窗裡的整板畫面，進行機台鏡頭的移
動動作，方便尋找對位點及元件。

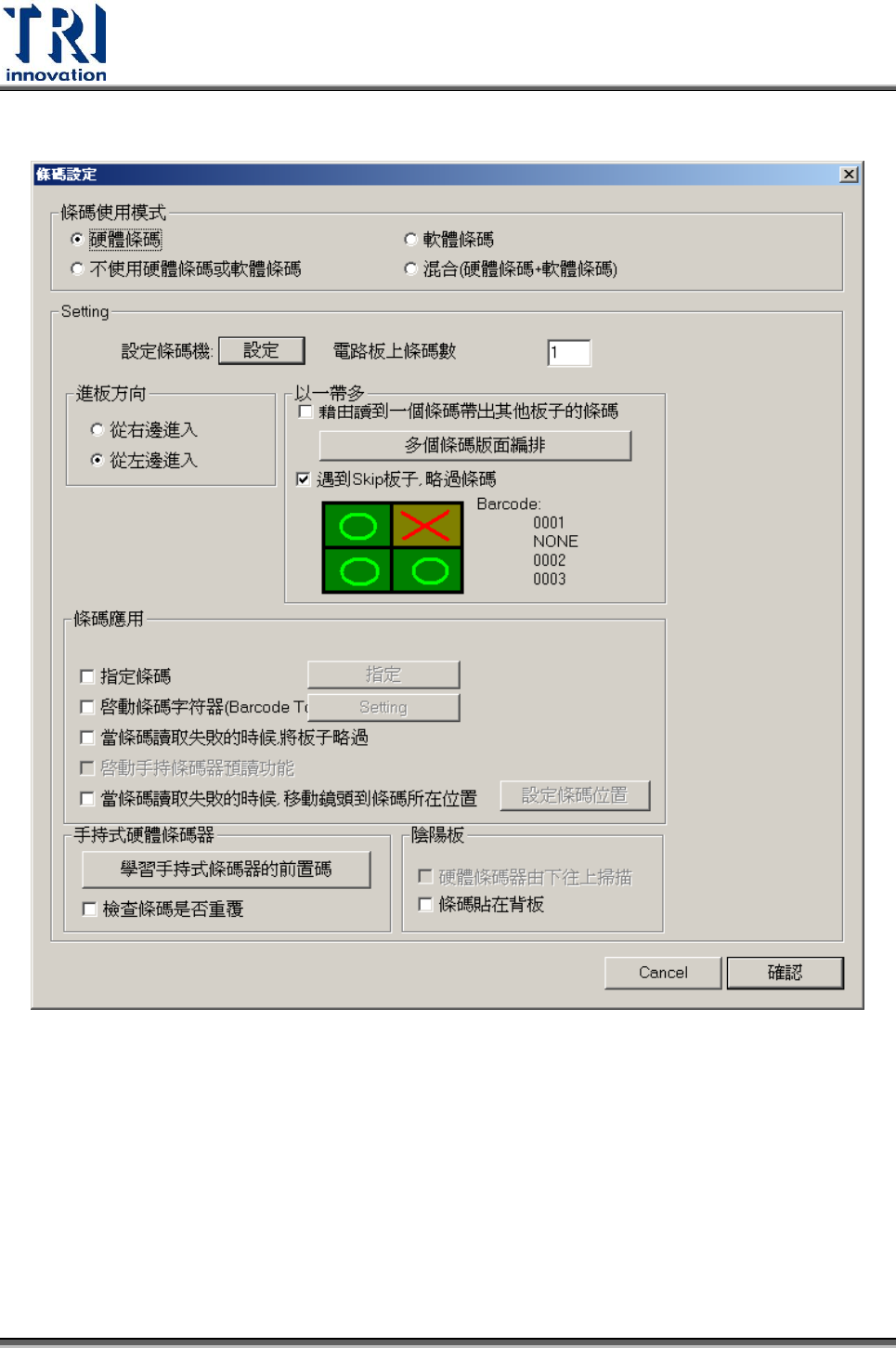

3.3.15 條碼設定
選擇使用的條碼模式：硬體條碼、軟體條碼、不使用硬體條碼或軟體條碼以及混合(硬
體條碼＋軟體條碼)以及設定其相關參數。
Test Research Inc.
TR7500 Series User Guide–Software 89
3.3.15.1 硬體條碼
功能說明：
設定：按下本按鈕可進入條碼機設定畫面。
電路板上條碼數：輸入本片電路板上需讀取的條碼總數。
進板方向：設定進板方向為從左進或從右邊進板。
學習手持式條碼器的前置碼(Train Prefix & Suffix) –客戶端的手持式硬體條碼器，
有時前後置碼無法順利地設定為<STX>與<ETX>。此功能讓使用者可以在刷入條碼
Test Research Inc.
90 TR7700 SII User Guide–Software
後，判斷出新的前後置碼，讓使用者可以設定前後置碼，不再強制一定要用<STX>
與<ETX>。
備註： 1. 版本需求： TRAOI 3.8 以後的版本。
2. 每次的前後置碼教導在關閉 AOI 主程式後會失效，每次重開 AOI 主程式
需要再重做一次前後置碼教導。
使用方法：
Stpe1. 選擇[Parameter/ Panel/ Train Prefix & Suffix]。

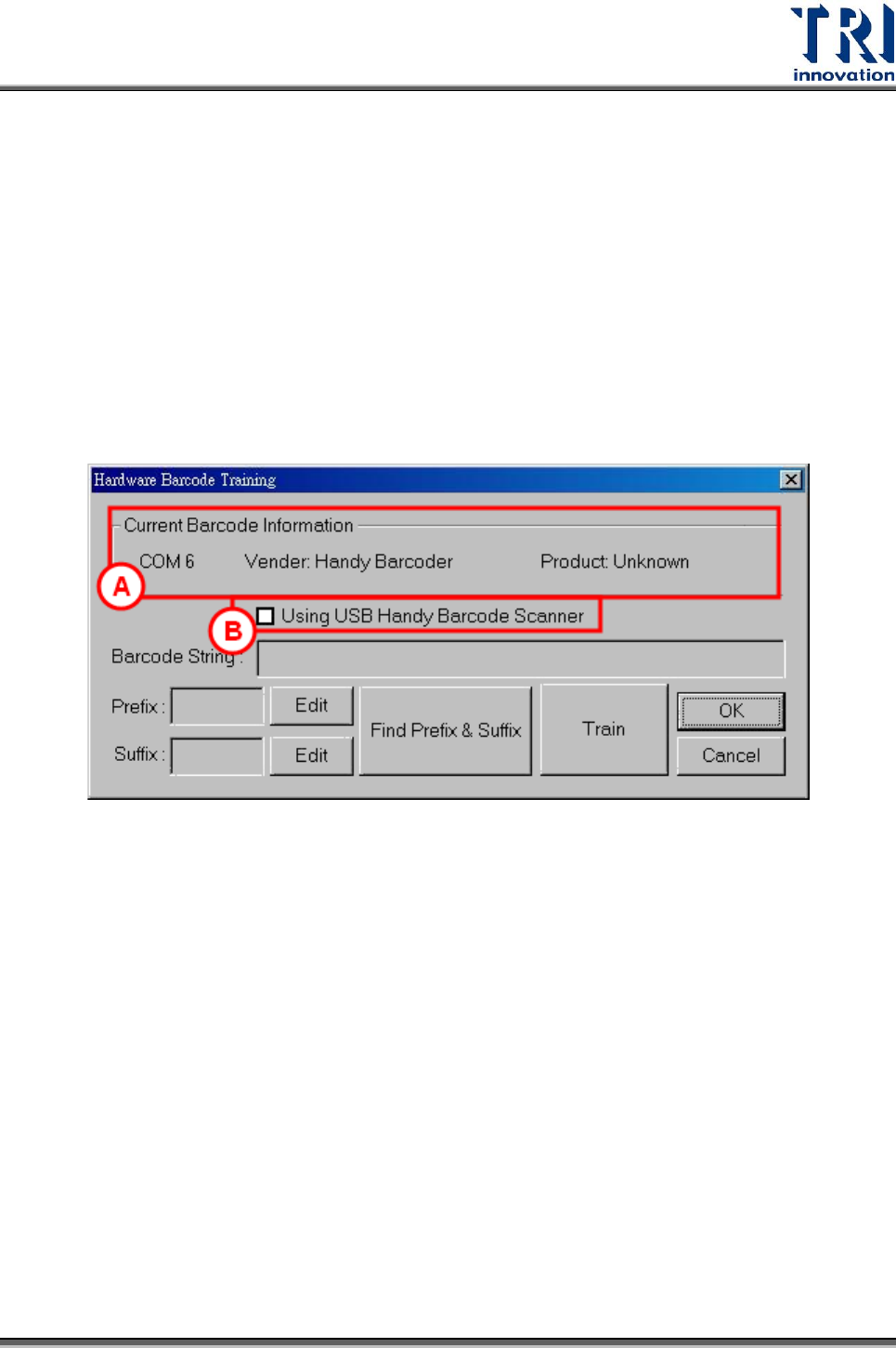

Stpe2. 對話框出現後，會觸發手持式硬體條碼器開始運作。此時系統正在等待
使用者讀取條碼，以便進行判斷。
A：顯示手持式硬體條碼機的資訊。
B：顯示機台正在使用 USB 手持式條碼機。
Stpe3. 刷取欲讀取的條碼後，條碼會顯示在[Barcode String]欄位。使用者可按
下[Find Prefix & Suffix]按鈕進行前後置碼的自動判斷。
