Test Research Inc.
TR7500 Series User Guide–Software 95
Enable handy barcode prescan function：本功能只有設定在使用手持式條碼機時
才有作用。勾選表示使用者可在讀取條碼對話框未出現之前，預先掃描一筆條碼資
料，在下一片檢測時直接帶出作為下一筆檢測的條碼。
Assign Barcode：AOI 使用者手動指定條碼順序
讓使用者可以用手動輸入的方式指定每個板子所對應的 Barcode。舉例來說，條碼機
讀進來的條碼為 004, 003, 002, 001，如果不使用此功能，Board 1 到 Board 4 的條碼
依序為 004, 003, 002, 001。如果使用此功能，Board 1 到 Board 4 的條碼可以指定為
001, 002, 003, 004。使用方式如下：

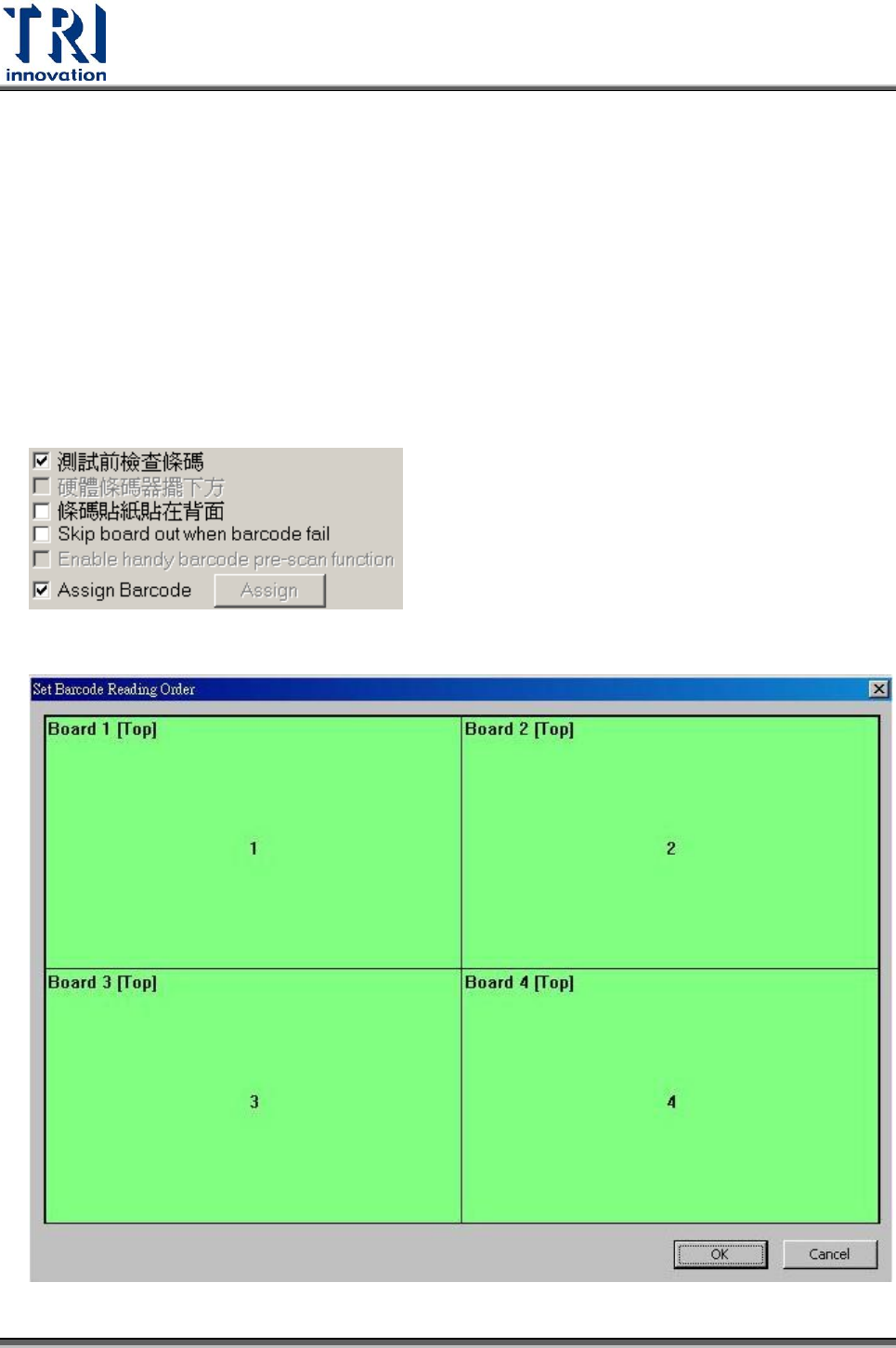

Step1. 啟動此功能
Step2. 打勾後，會自動跳出指定條碼順序的視窗
Test Research Inc.
96 TR7700 SII User Guide–Software

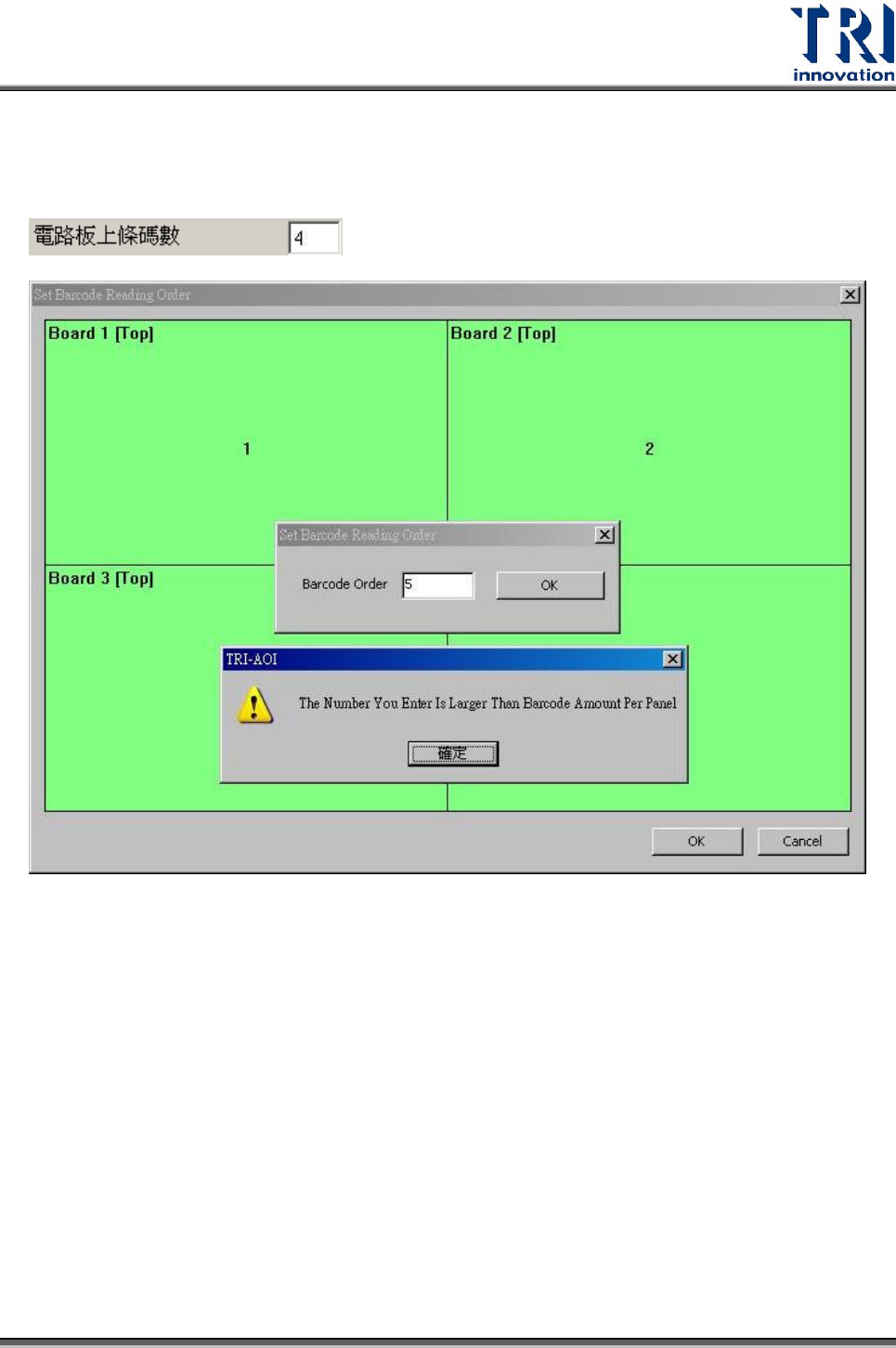

Step3. 在希望改變順序的 Board 方塊按下右鍵，就會跳出對話框，讓使用者手動填
入。手動 Key In 的條碼順序值 是不可以超過 預計輸入的條碼數量，例如使
用者設定欲讀的條碼數為 4，但是手動輸入為 5，就會跳出警示視窗
Enable Barcode Tokenizer：將一長串的條碼 (XXX-XXXXX-XXX)設定分隔字元，取
第 N 段進行以一帶多的處理，再將完整的條碼顯示出來。
備註：版本需求： TRAOI 3.8 以後的版本
舉例：讀入的條碼為[97G-B001022-X-K4CC2]，設定分隔字元[-]，取第二段進行以一
帶多，AOI 會顯示為[97G-B001022-X-K4CC2, 97G-B001023-X-K4CC2, ....]
操作方法
Stpe1. 選擇[Parameter/ Panel]，勾選啟動[Enable Barcode Tokenizer]，此參數
會記錄在專案檔裡。
Stpe2. 選擇[Setting]
Test Research Inc.
TR7500 Series User Guide–Software 97
Stpe3. 使用者在[Separator]輸入分割字元，在[Token Index]輸入欲選取的段
數。分隔字元不可以是[@]，因為本系統是用[@]符號來切割多個條碼。
Stpe4. 設定完成後，執行的結果如下，系統會以第三段條碼自動產生其他組條
碼。
啟動讀取單一條碼帶出多條碼功能(Assign multi-barcode by reading one barcode)：
勾選表示在多連板上，當條碼號碼有規則性時，可以只讀取一個單板條碼後，系統
自動帶出其他片單板的條碼資訊。若從左邊進板，則須以條碼機讀取右上角板子的
條碼，若從右邊進板，則須以條碼機讀取左上角板子的條碼。要使用此功能還需先
設定多條碼編排方式。
