Test Resear ch Inc. 98 TR 7700 S II User Guid e – Softwar e 多條碼編排 (Multi Barcode Layout) ： 若在 [ 電路板上條碼數 ] 的值大於 1 ，按下此按 鈕可以進入條碼編排的畫面。 Manual Setting Set Barcode Manually – 手動設定條碼編排方式 Use Double Digits as Board Index – 將…
Test Research Inc.
TR7500 Series User Guide–Software 97

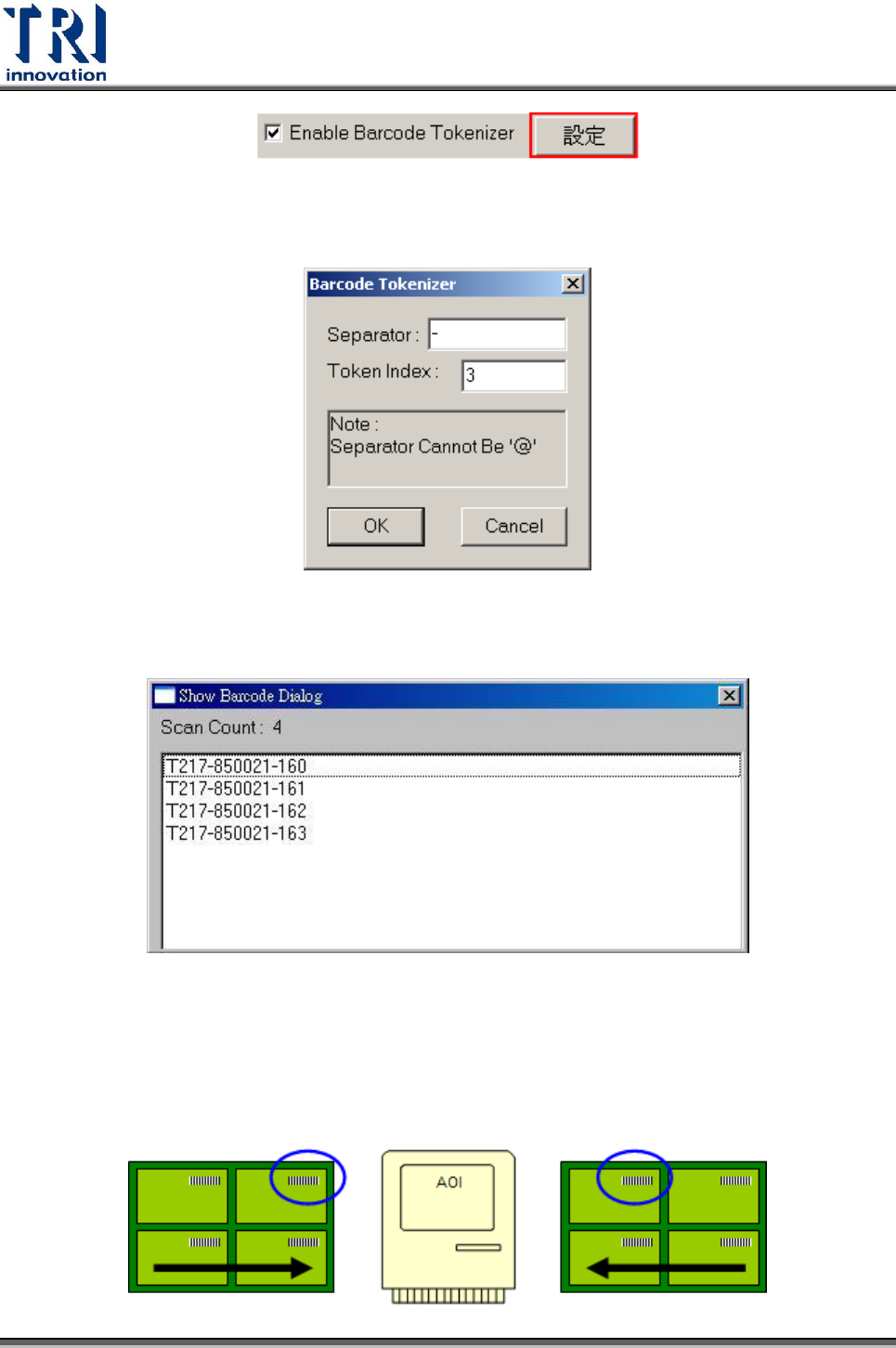

Stpe3. 使用者在[Separator]輸入分割字元，在[Token Index]輸入欲選取的段
數。分隔字元不可以是[@]，因為本系統是用[@]符號來切割多個條碼。
Stpe4. 設定完成後，執行的結果如下，系統會以第三段條碼自動產生其他組條
碼。
啟動讀取單一條碼帶出多條碼功能(Assign multi-barcode by reading one barcode)：
勾選表示在多連板上，當條碼號碼有規則性時，可以只讀取一個單板條碼後，系統
自動帶出其他片單板的條碼資訊。若從左邊進板，則須以條碼機讀取右上角板子的
條碼，若從右邊進板，則須以條碼機讀取左上角板子的條碼。要使用此功能還需先
設定多條碼編排方式。
Test Research Inc.
98 TR7700 SII User Guide–Software

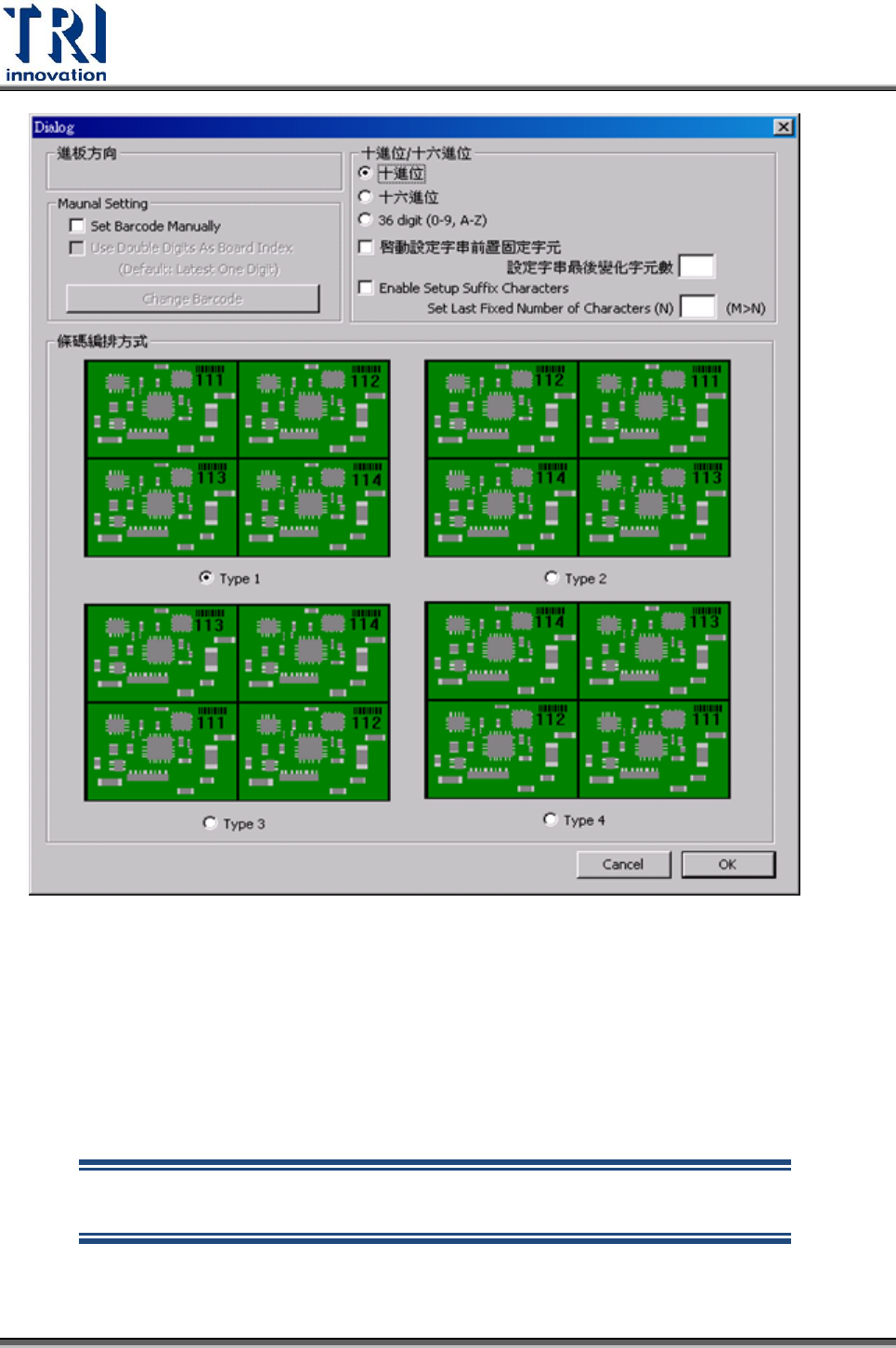

多條碼編排(Multi Barcode Layout)：若在[電路板上條碼數]的值大於 1，按下此按
鈕可以進入條碼編排的畫面。
Manual Setting
Set Barcode Manually–手動設定條碼編排方式
Use Double Digits as Board Index –將讀取條碼的末兩碼去除
Change Barcode –手動輸入每個板子的條碼尾數號，相關應用請見下一章節[多條碼編
輯相關應用]。
十進位/十六進位/36digit(Decimal/Hex./36digit)：設定所讀取條碼的進位方式。
啟動設定字串前置固定字元(Enable Setup Prefix Characters)/設定字串最後變化字元
數(Set Last Variable Number of Characters)：勾選本選項表示，自動帶出條碼的進
位位數僅依所設定字串最後變化字元數進位。即若[字串最後變化字元數]為 5 時，表
示系統只會對於最後五碼計算自動帶出條碼的號碼。
條碼編排方式(Barcode layout)：從以下四種當中點選目前所使用的條碼編排的方
式。
Test Research Inc.
TR7500 Series User Guide–Software 99
多條碼編輯相關應用
條碼以一帶多，並且判斷待測板為現在擺放位置為正面或是反面的功能。
Last Update: 2009/4/23
需求: 讓使用者可以自行指定每張板子的末兩碼條碼(BoardInfo->m_iBoardNumber)，
並儲存於[*.pre]中，根據掃描進來的條碼末兩碼去判斷現在是正板還是背板，來將
Barcode List 進行變更。
如果客戶使用硬體條碼器讀取條碼，而且將條碼器架在下方，由下往上
照，需要設定硬體條碼器的位置
