Test Research Inc.
TR7500 Series User Guide–Software 121

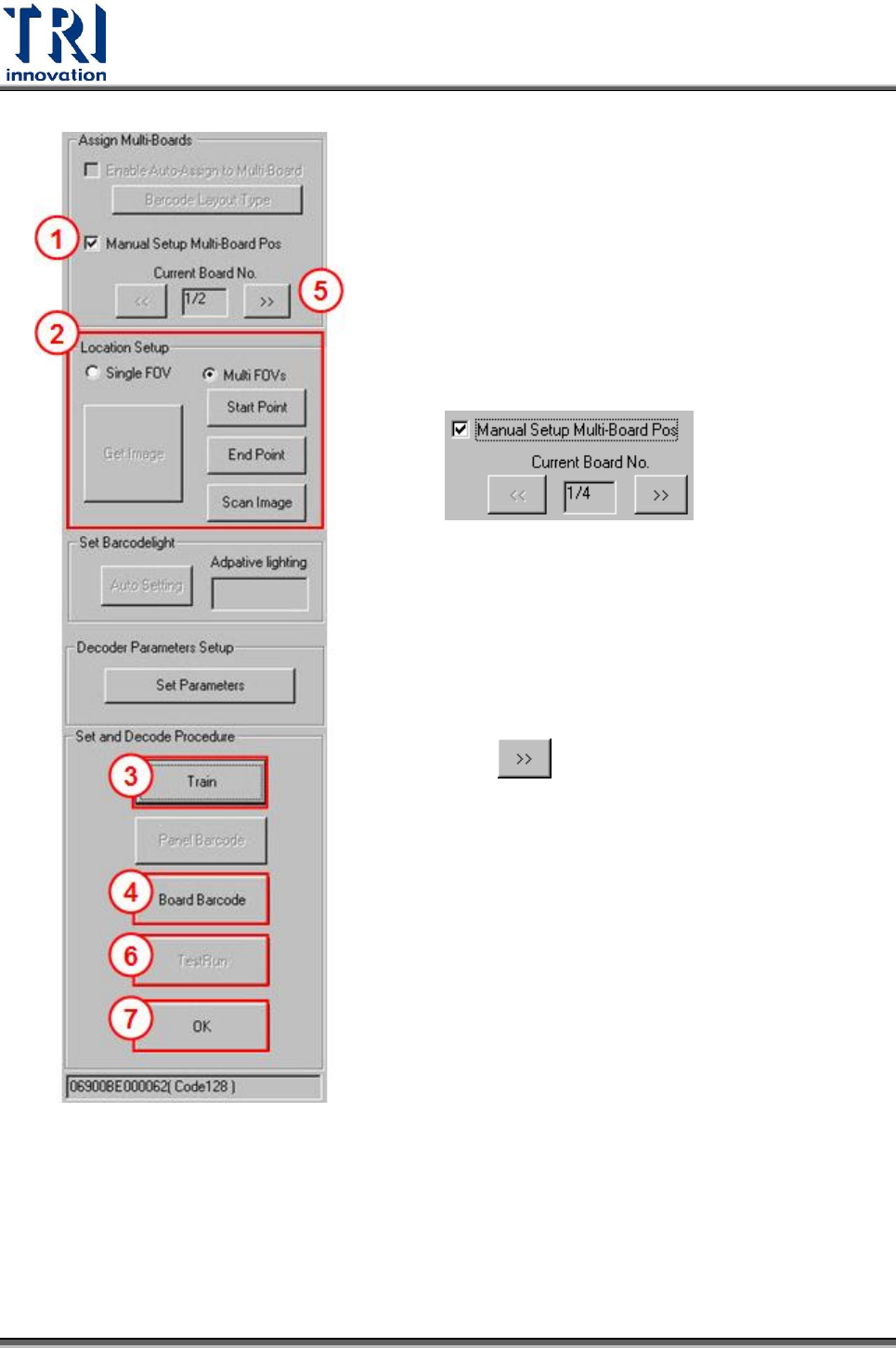

操作界面
Step1. 勾選[Manual Setup Multi-Board
Pos]，[Current Board Number]欄位
會顯示總板數及目前欲設定的板
號。以下圖為例，[1/4]表示總共有
4 連板，目前要設定的是 1 號板。
Step2. 在[Locatation Setup]區域設定條碼位
置。
Step3. 按下[Train] 按鈕進行解碼。
Step4. 按下[Board Barcode]按鈕設定 1 號
板的條碼位置。
Step5. 按下[ ]按鈕進行下一片板的位
置設定。依上述步驟，個別設定所
有的條碼位置並進行解碼測試，
Step6. 當所有多連板都設定完成後，按下
[TestRun]按鈕解碼。系統會對於所
有設定的條碼進行測試解碼。
Step7. 按下[OK]按鈕即完成設定。

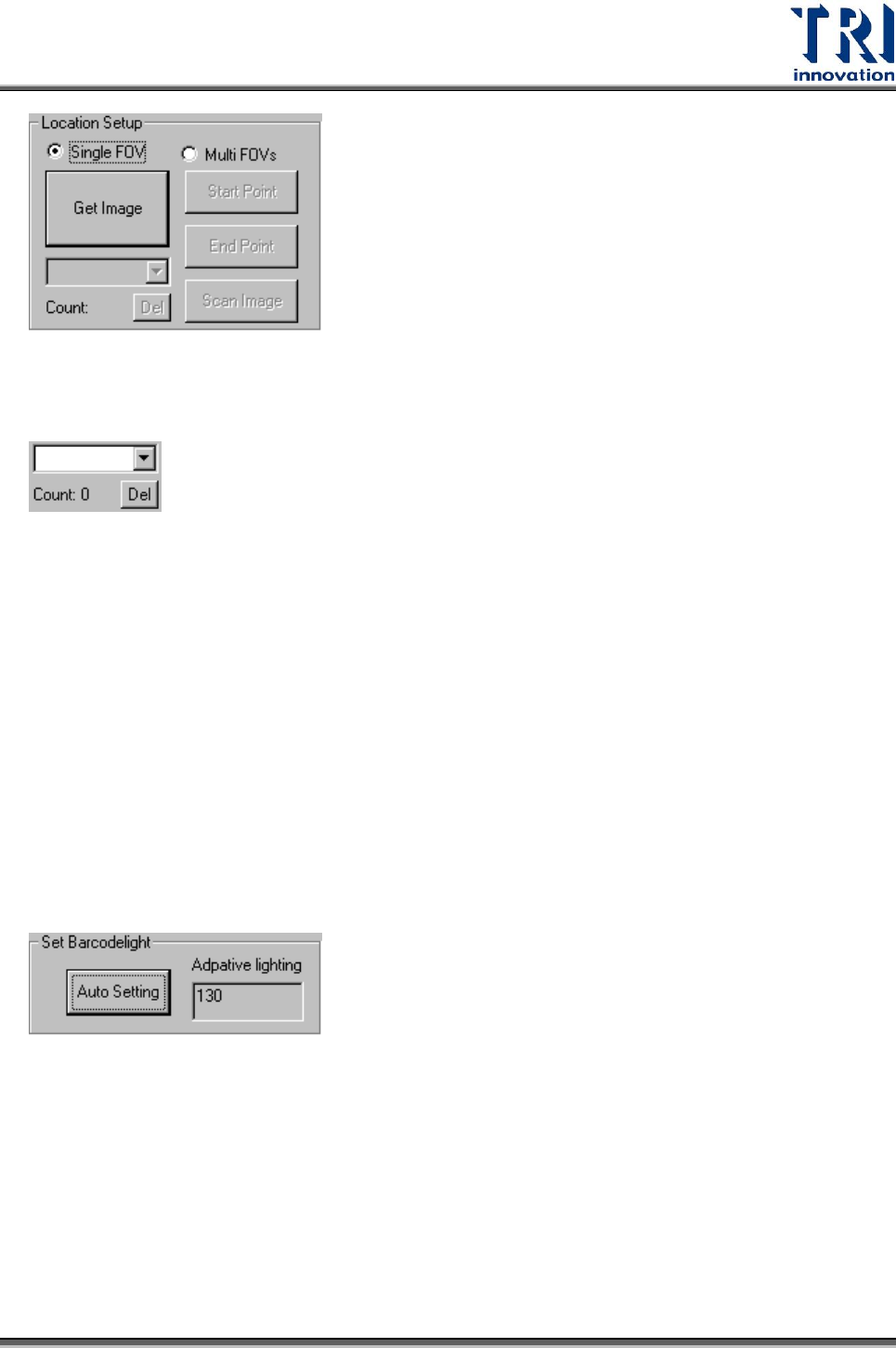

3.3.15.2.6 Location Setup—指定條碼所在位置及掃描條碼影像
Single FOV–當條碼的大小在一個 FOV 範圍內，點選[Single FOV]，且使用[Get
Image]按鈕擷取影像。
Test Research Inc.
122 TR7700 SII User Guide–Software
下拉選取方塊、[Count]欄位以及[Del]按鈕為特殊功能，一般情況下無作用。
Multi FOV–當條碼的大小超出一個 FOV 範圍的話，點選[Multi FOVs]，先按下[Start
Point]指定條碼開始位置，以及按下[End Point]指定條碼結束位置，接著按下[Scan
Image]按鈕系統即會開始掃圖。
3.3.15.2.7 Set Barcodelight
Auto Setting—自動設定[Barcodelight]燈光功能。只有當使用二維條碼時才有作用。在
使用二維條碼的狀況下，依序完成條碼讀取的設定到按下[TestRun]按鈕時，本功能中
的[Auto Setting]按鈕才會啟動，按下[Auto Setting]後，系統會開始自動偵測最適合的
燈光，偵測完後會在[Adpative lighting]欄位中顯示最適合燈光值，且這個燈光值會寫
入[Barcodelight]這組燈光值。

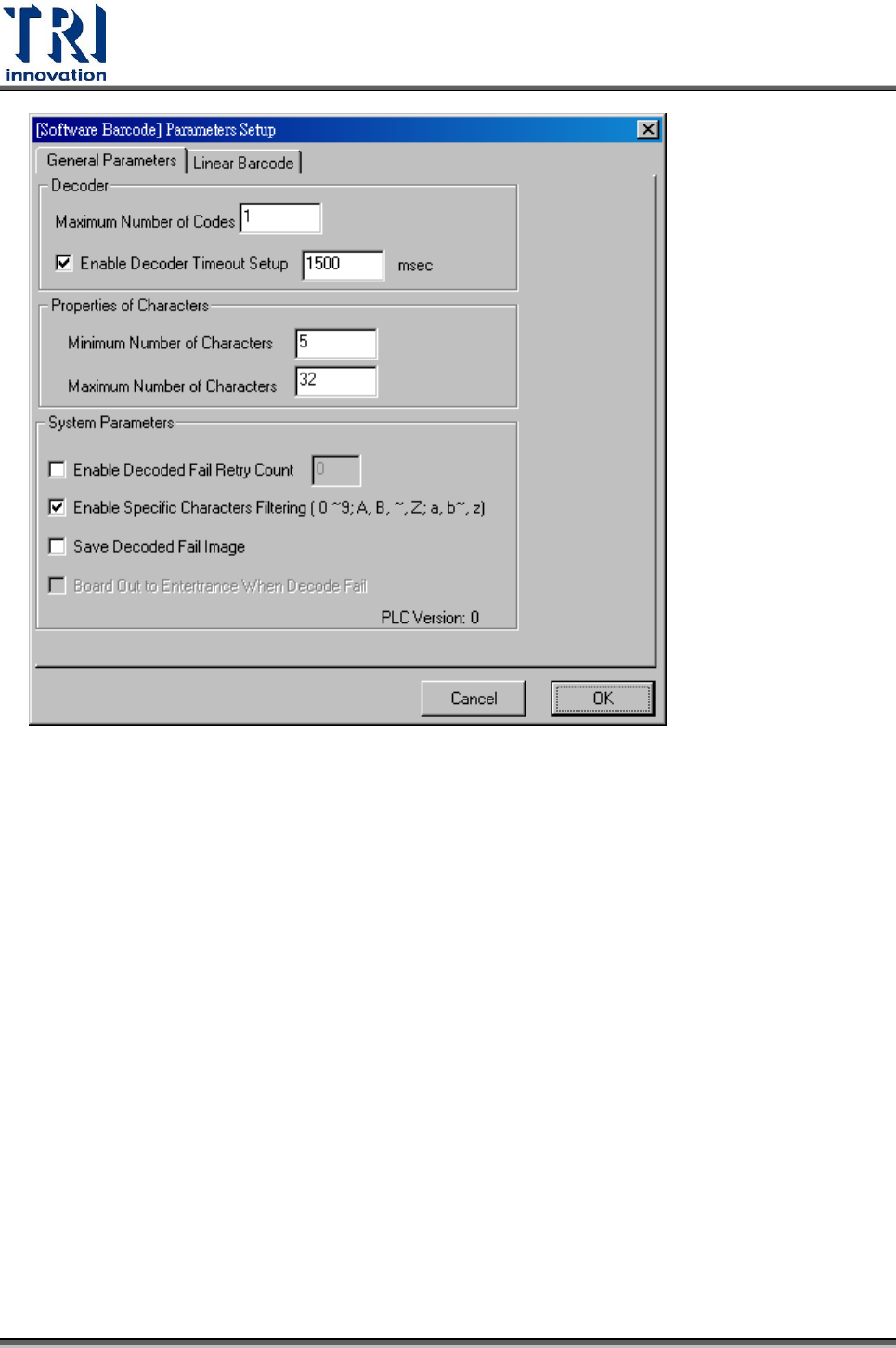

3.3.15.2.8 Decoder Parameters Setup
開啟本功能能視窗後，可分為兩個頁面，第一頁為基本設定，第二頁會依據選擇的
條碼類型不同而出現不同的設定項目。分說明如下。
General Parameters–一般性參數
Test Research Inc.
TR7500 Series User Guide–Software 123
Decoder–與解碼器相關的參數
Maximum Number of Codes–在一個 FOV 或一組拼圖中最大可能的條碼數量。一般而
言應設為 1，若目的影像中有多於一的條碼在其中，可以解出對應的條碼數，但輸出
字串排列的順序不可預測（與解碼演算法對個別條碼的解析能力有關）。系統預設值
1。
Enable Decoder Timeout Setup–限定解碼器解碼的時間，若超過設定時間仍未成功
解碼將輸出解碼失敗。系統預測啟動此功能，並設定為 1500 毫秒(msec)。
Properties of Characters—與條碼字串字元相關的參數
Minimum Number of Characters—欲解析的條碼字串最小可能的字元數。系統預設 5。
Maximum Number of Characters–欲解析的條碼字串最大可能的字元數。系統預設
32。
System Parameters–系統參數
