Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 131 在元件形式列表中，前四欄表示元件的基本資訊，接下來分別顯示各種檢測框的資 訊。可以在該形式元件之結果欄位上點選滑鼠左鍵兩下，可以編輯參數。
Test Research Inc.
TR7500 Series User Guide–Software 131

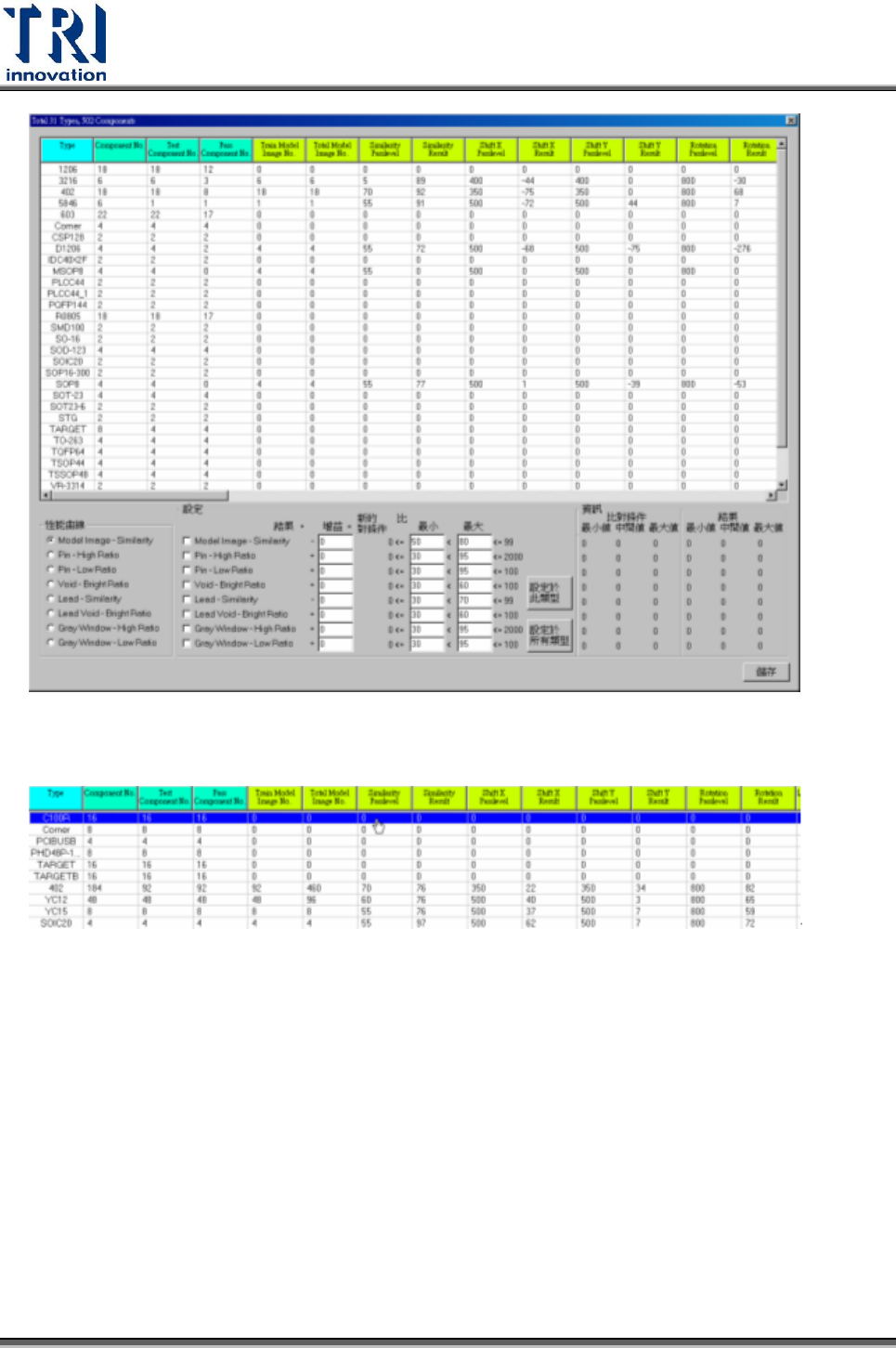

在元件形式列表中，前四欄表示元件的基本資訊，接下來分別顯示各種檢測框的資
訊。可以在該形式元件之結果欄位上點選滑鼠左鍵兩下，可以編輯參數。
Test Research Inc.
132 TR7700 SII User Guide–Software

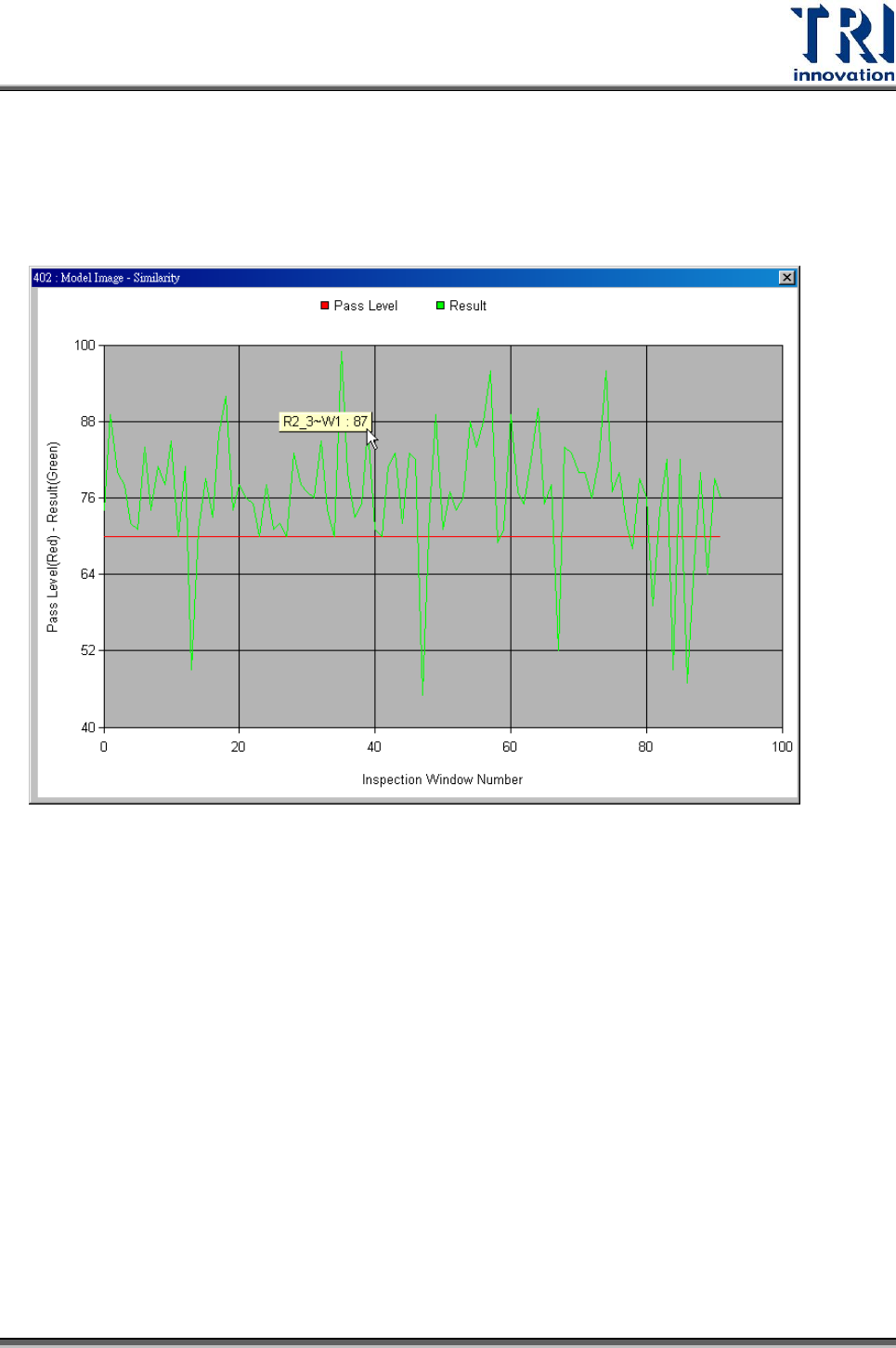

在[性能曲線]點選檢測框種類後，在想要查看的形式名稱上按滑鼠右鍵兩下，就可
以顯示出該形式中所有元件檢測的結果平均值。橫軸表此形式的每一顆元件，縱軸
表分數，綠色是每顆元件檢測平均值，紅色是該參數的比對條件，在圖上點選可顯
示出元件名稱。
在元件資料表中點選的元件形式資料會被列在[資訊]欄位中，可以作為使用者設定
參數的參考。其意義為：
比對條件-最小值–上列所選擇形式中所有元件的對應檢測參數最小值。
比對條件-平均值–上列所選擇形式中所有元件的對應檢測參數的平均值。
比對條件-最大值–上列所選擇形式中所有元件的對應檢測參數最大值。
結果-最小值–上列所選擇形式中所有元件的此檢測框檢測結果最小值。
結果-平均值–上列所選擇形式中所有元件的此檢測框檢測結果平均值。
結果-最大值–上列所選擇形式中所有元件的此檢測框檢測結果最大值。
