Test Research Inc.
136 TR7700 SII User Guide–Software

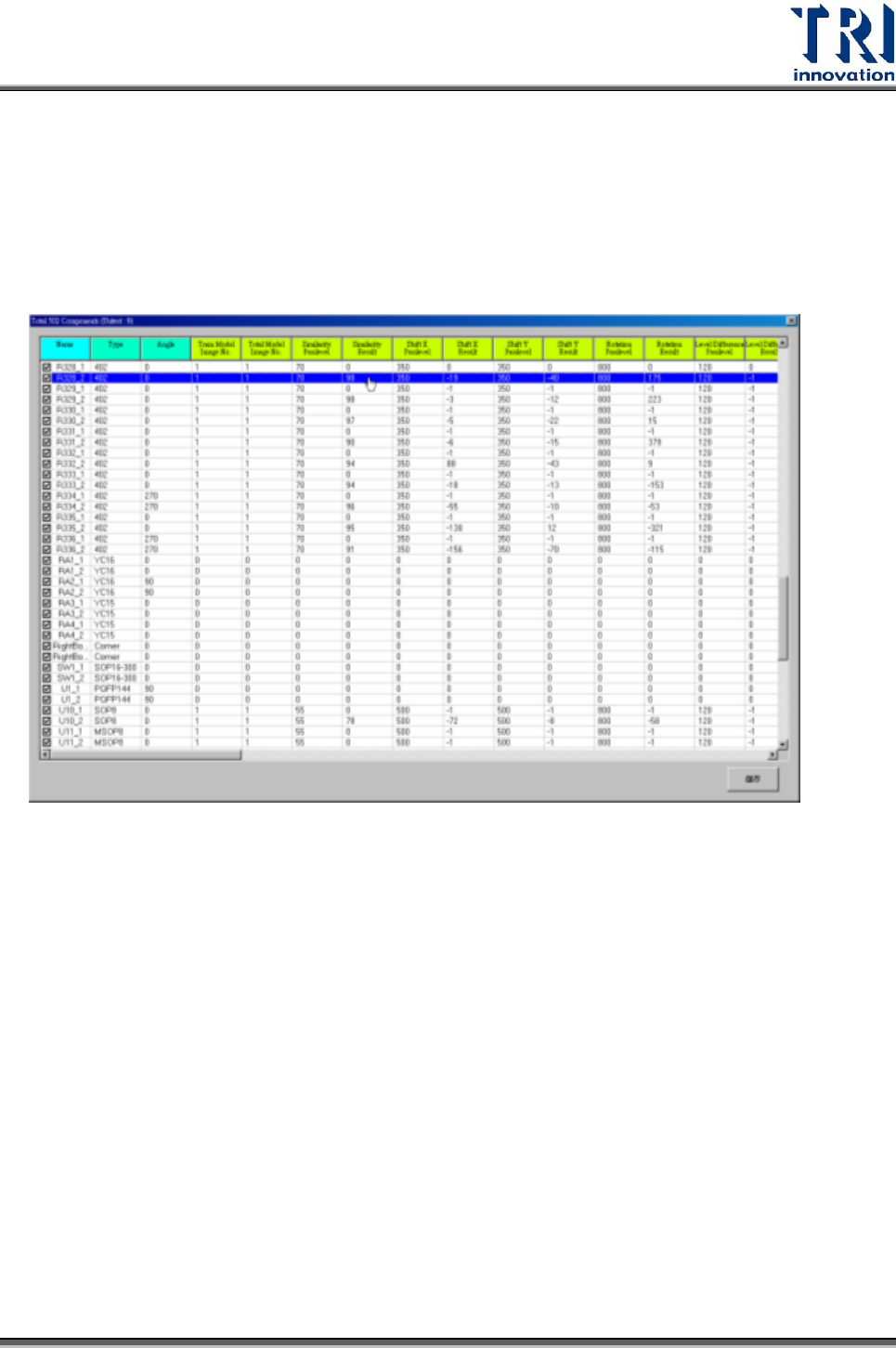

3.4.3.2 元件名稱
按下此按鈕後會出現元件列表視窗，視窗列出所有元件及其各種檢測框的檢測參數與
檢測結果，若結果為 0 表示此元件沒有該種檢測框。可在此視窗選擇特定元件設定其
比對條件，在欲設定之元件上按滑鼠左鍵兩下，會出現參數設定視窗。在元件名稱前
之方塊打勾表示要測，不打勾表示不測此元件。
Test Research Inc.
TR7500 Series User Guide–Software 137
3.4.4 自動比對條件
3.4.4.1 線上資料收集(Inline Data Collection)
打勾表示開啟線上資料收集，系統將開始收集檢測資料，做為自動比對條件的依據，
系統僅儲存最近 30 筆的資料，且只有通過(Pass)的資料會被列入計算。
3.4.4.2 自動設定比對條件(Auto Set Pass Level)
開啟[線上資料收集]後，此選項就可以被選擇，系統將會根據目前收集的 30 筆資料與
此處的設定來計算新的比對條件。在此勾選所需設定的檢測框種類，接著輸入[標準誤
差倍數]以及[最大]、[最小]值，按下[確定]後比對條件即會被更改。
選取項目：在此勾選希望進行自動比對條件設定的檢測框種類
標準誤差倍數：給予一標準誤差倍數值做為系統計算的參數。新的比對條件=結果
平均值+標準誤差倍數*誤差標準值，其中[結果平均值]與[誤差標準值]為系統自動以
30 次的檢測結果算出。
最小、最大：可給予新參數限制範圍，避免參數設定產生不當值。若計算出的新參
數小於[最小]欄位的值，則系統會將參數設定為[最小]欄位的值，若計算出的新參數
大於[最大]欄位的值，則系統會將參數設定為[最大]欄位的值。
自動更新：勾選此選項表示當檢測的數目累積超過 30 次時，第 31 次起每檢測完一
次系統會自動以輸入的參數更新比對條件，而以此條件來檢測下一片電路板。
Test Research Inc.
138 TR7700 SII User Guide–Software

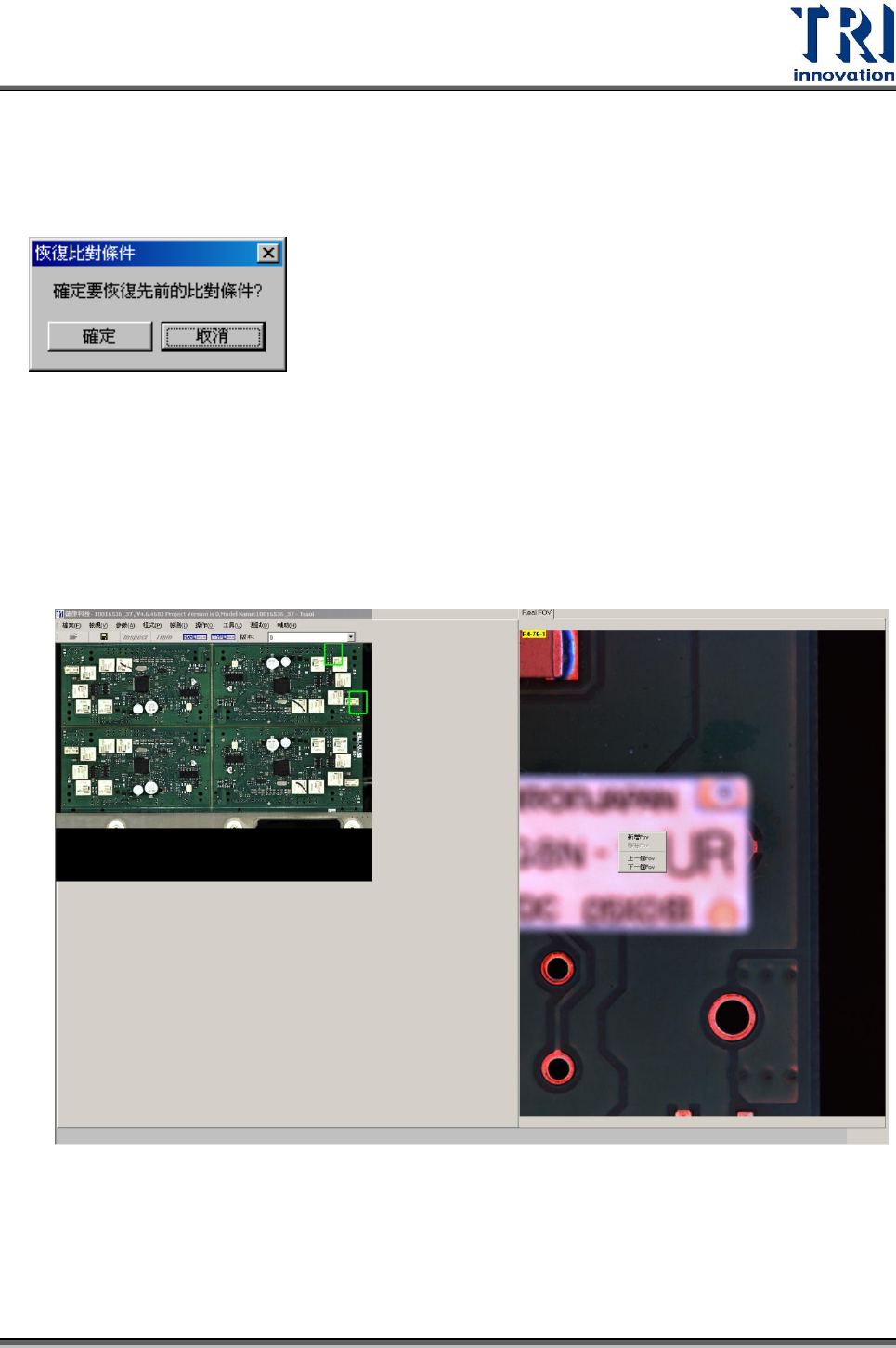

3.4.4.3 恢復比對條件(Recover Pass Level)
開啟[線上資料收集]後，此選項就可以被選擇，若要放棄系統所計算出的比對條件，
可按下[恢復比對條件]即可恢復前一次的設定。
3.4.5 增加 FOV
只有在[Train]畫面開啟時，此功能才有作用。
選擇[程式]>[增加 FOV]，電路板大圖上的 FOV 影像會僅顯示右上方的一個 FOV，代
表此功能已經被開啟，如下圖所示。
增加 FOV 的方法有二：
可以直接在電路板大圖上欲增加 FOV 的位置點滑鼠左鍵來增加(會在電路板大圖上顯
示一個綠色框的 FOV)。當攝影機移動到所點選的位置上，確認影像正確後，在 FOV
影像上按滑鼠右鍵，選擇[增加 FOV]，系統則會在指定位置增加一 FOV。若為多連
