Test Research Inc.
140 TR7700 SII User Guide–Software

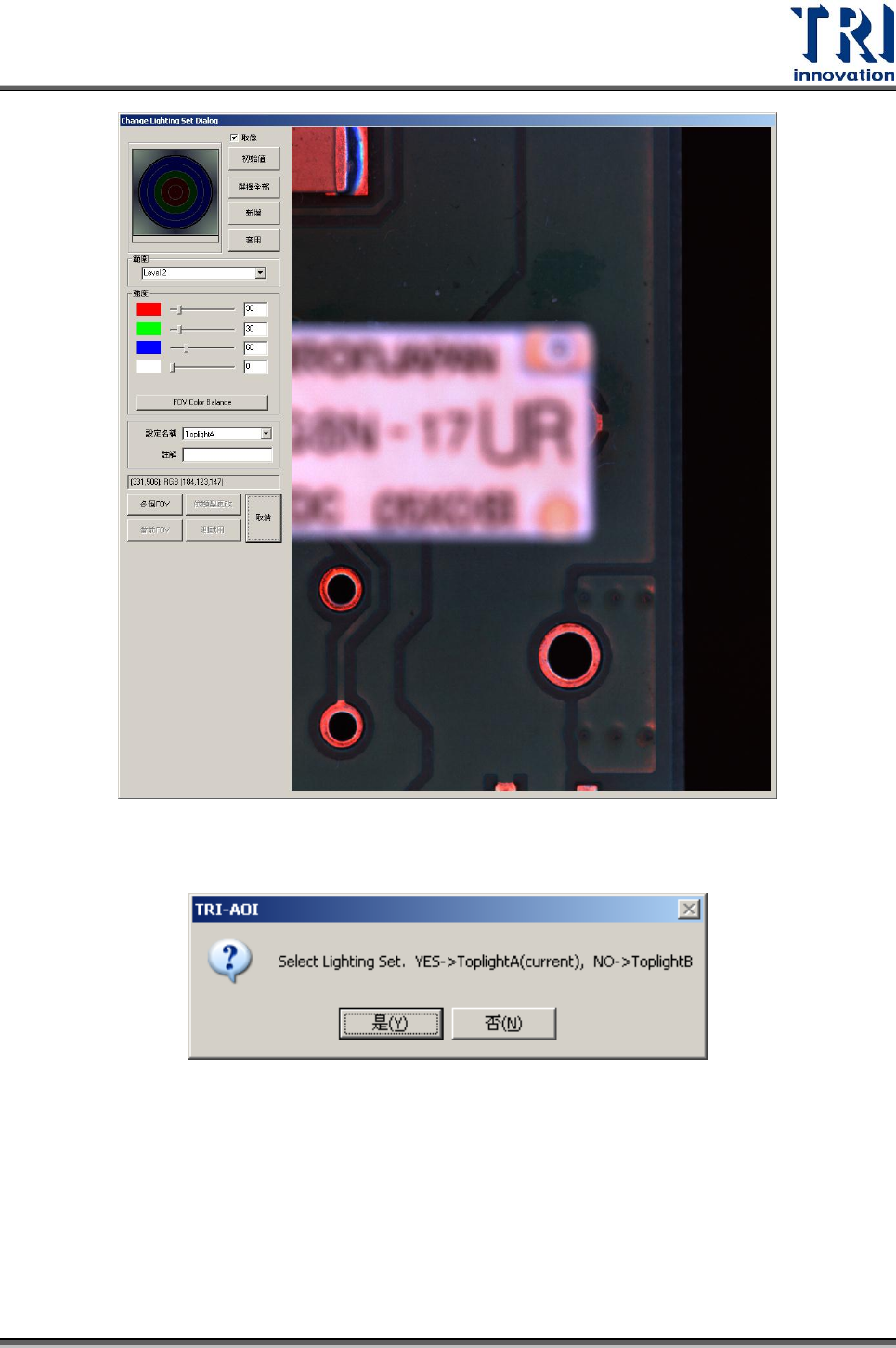

當選擇[取消]，會出現以下視窗。選擇[是]會使用 ToplightA 的光源設
定；而選擇[否]會使用 ToplightB 的光源設定。
Step4. 當取像光源設定完成後，使用者可以使用同樣的方式繼續在
其他地方新增 FOV。
Step5. 當欲增加的 FOV 設定皆完成後，再次選擇[程式]>[增加
FOV]，並按[ESC]跳出[Train]視窗。
Step6. 選擇[工具]>[擷取 FOV 影像]來取得新增的 FOV 影像。
Step7. 重新開啟[Train]視窗，針對新增的 FOV 進行編輯。
Test Research Inc.
TR7500 Series User Guide–Software 141
3.4.6 移除 FOV
只有在[Train]畫面開啟時，才能選擇此功能，且欲移除的 FOV 中需沒有任何檢測
框。
點選[移除 FOV]按鈕時，會剩下左上方大圖以及左下方的 FOV 影像，移除 FOV 的
方法有二：
可以直接在大圖上點選想要移除 FOV 的位置。當攝影機移動到所點選的位置上，確認
影像正確後，在 FOV 影像區按右鍵選擇[刪除 FOV]，系統將會刪除指定的 FOV；若為
多連板，則其他連板的相對位置亦會刪除 FOV。
先在大圖上點選欲刪除 FOV 的周圍位置後，在 FOV 影像中按右鍵，選擇[上一張 FOV]
或[下一張 FOV]按鈕，系統就會往上或往下自動尋找該方向攝影機可以移除的 FOV 區
域，確認影像正確後，在 FOV 影像中按右鍵，選擇[移除 FOV]，系統則將會刪除指定
的 FOV；若為多連板，則其他連板的相對位置亦會刪除 FOV。
移除 FOV 步驟：
Step1. 按下[程式]>[移除 FOV]。
Step2. 選取要移除的 FOV。
Step3. 在 FOV 影像區按右鍵選擇[刪除 FOV]。
Step4. 繼續移除其他 FOV。
Step5. 當所欲移除的 FOV 皆移除後，再選擇一次[程式]>[移除
FOV] ，並按[ESC]跳出[Train]視窗。
Step6. 選擇[工具]>[ 擷取 FOV 影像]來取得現存 FOV 影像。
3.4.7 增加所有 FOV
對整個板子任何位置都加上 FOV，此功能主要用於多件檢測。詳細的使用方法請參閱
7.26 多件檢測功能。
3.4.8 旋轉檢測板
Test Research Inc.
142 TR7700 SII User Guide–Software
可以選擇旋轉檢測板 90 度或者 180 度。使用方式為先開啟一個欲旋轉角度的程式
後，點選此功能即可。
備註：完成後須重新尋找對位標記以及重新掃描電路板大圖影像。
3.4.9 重新定位所有檢測框
按下此按鈕，系統會以元件的代料影像為標準影像，將所有元件依此影像重新定位其
位置。
3.4.10 無 CAD 資料
3.4.10.1 目的
此功能是當使用者無法取得電路板的元件資料檔(CAD)時使用，主要目的是幫助使用
者用手動的方式，對於每顆元件得到名稱、X 方向座標、Y 方向座標、角度以及種類
五項資訊，且儲存成 AOI 檔案(*.aoi)，讓接下來的步驟可匯入使用。
目前有兩種 Non CAD 製作方式，第一種為標準作法，在 3.4.10.2 至 3.4.10.7 中詳述。
第二種為節省 Non CAD 程式製作時間，採用在 8X8 的大圖影像上，進行 NonCAD 製
作，可在離線編輯器上製作，限制為無法在已載入專案時使用。此作法在 3.4.10.8 中
說明。
3.4.10.2 開啟教導視窗(Teach)
在工具列上選取[程式]>[無 CAD 資料]>[教導]。
