Test Research Inc.
148 TR7700 SII User Guide–Software

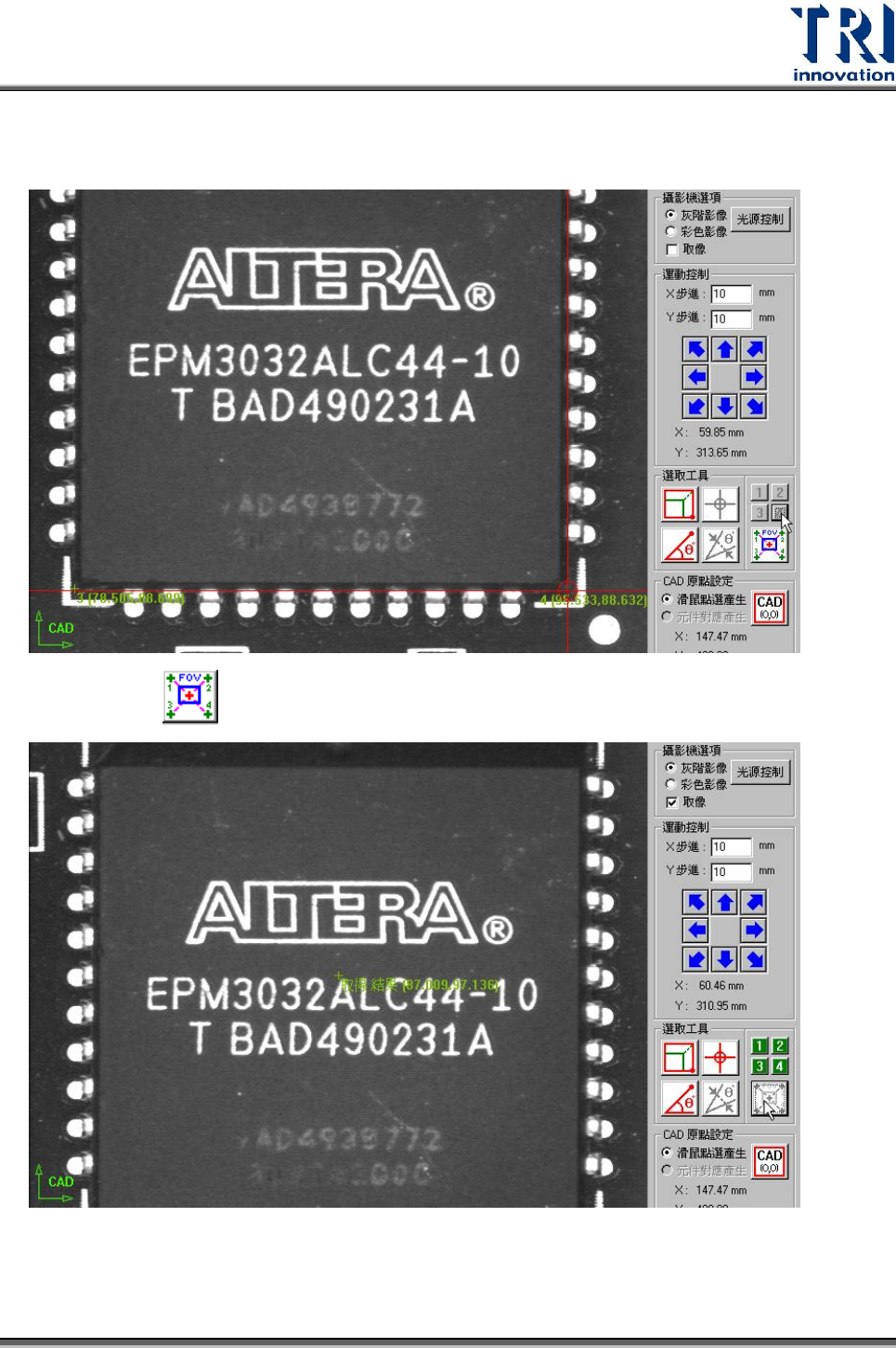

Step2. 以同樣方法，依序找到其餘三個角落後按下[2]、[3]、[4]按鈕，建立其座
標。
Step3. 按下 按鈕，系統及自動計算出元件的中心位置。
Step4. 輸入名稱及類型後，按下[新增]鈕，新增元件。
Test Research Inc.
TR7500 Series User Guide–Software 149

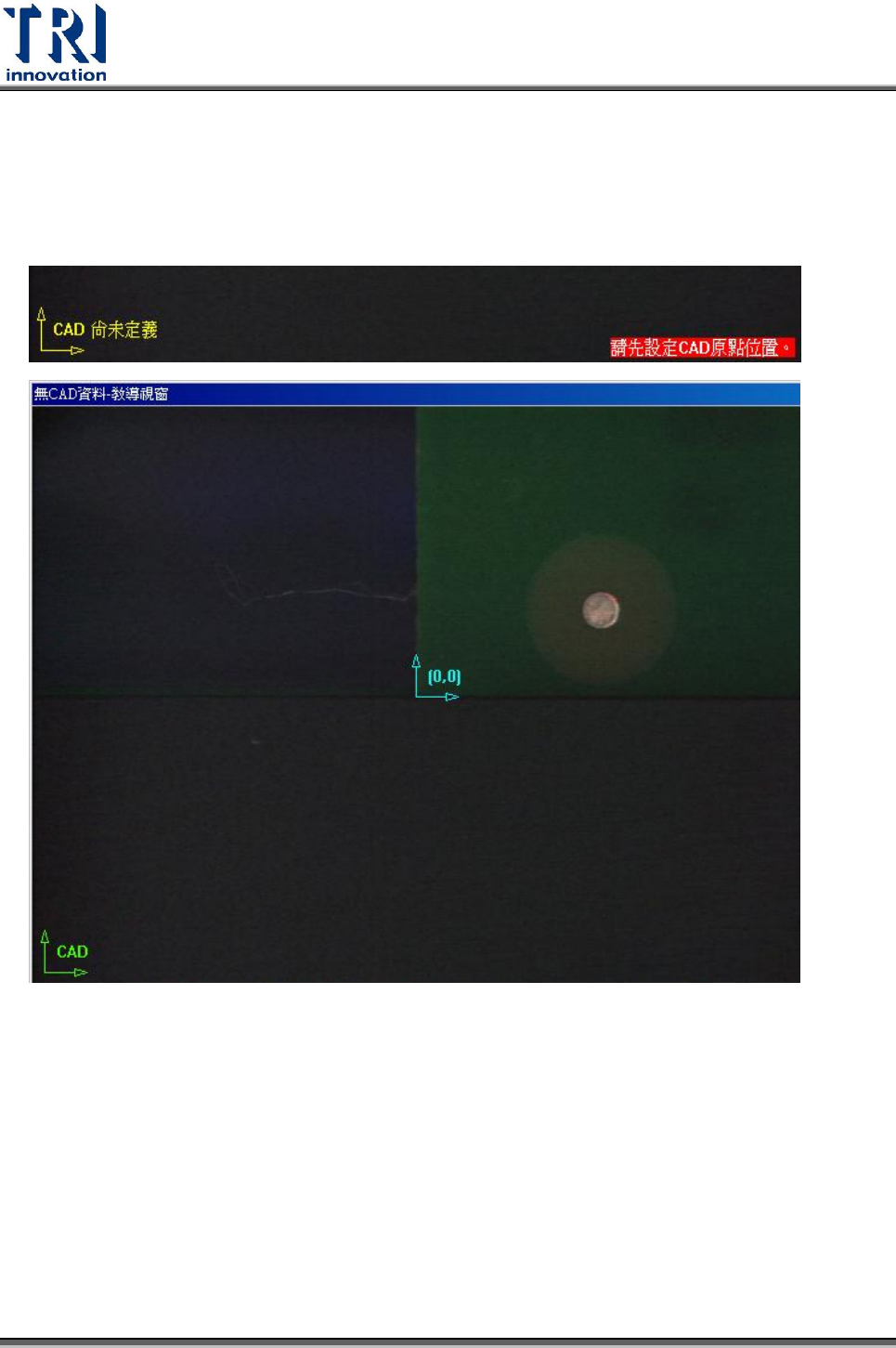

1. CAD 原點設定：在建立 CAD 檔案之前，使用者必須先設定原點位置來作為其他元
件的參考點。若使用者尚未設定原點，畫面左下角會出現黃色座標圖示閃動來提
醒使用者，若原點已設定，則左下角之圖示變為綠色，且原點位置以藍色座標圖
示表示。設定原點的方法有以下兩種：
滑鼠點選產生：在編輯一個新的 AOI 檔案的情況下，需使用此方法產生元件位置。
可以使用方塊或十字工具將工具移到欲設定原點的位置後，按下[CAD(0,0)]按鈕即
可，此時系統會記錄原點的 X-Y Table 座標位置。

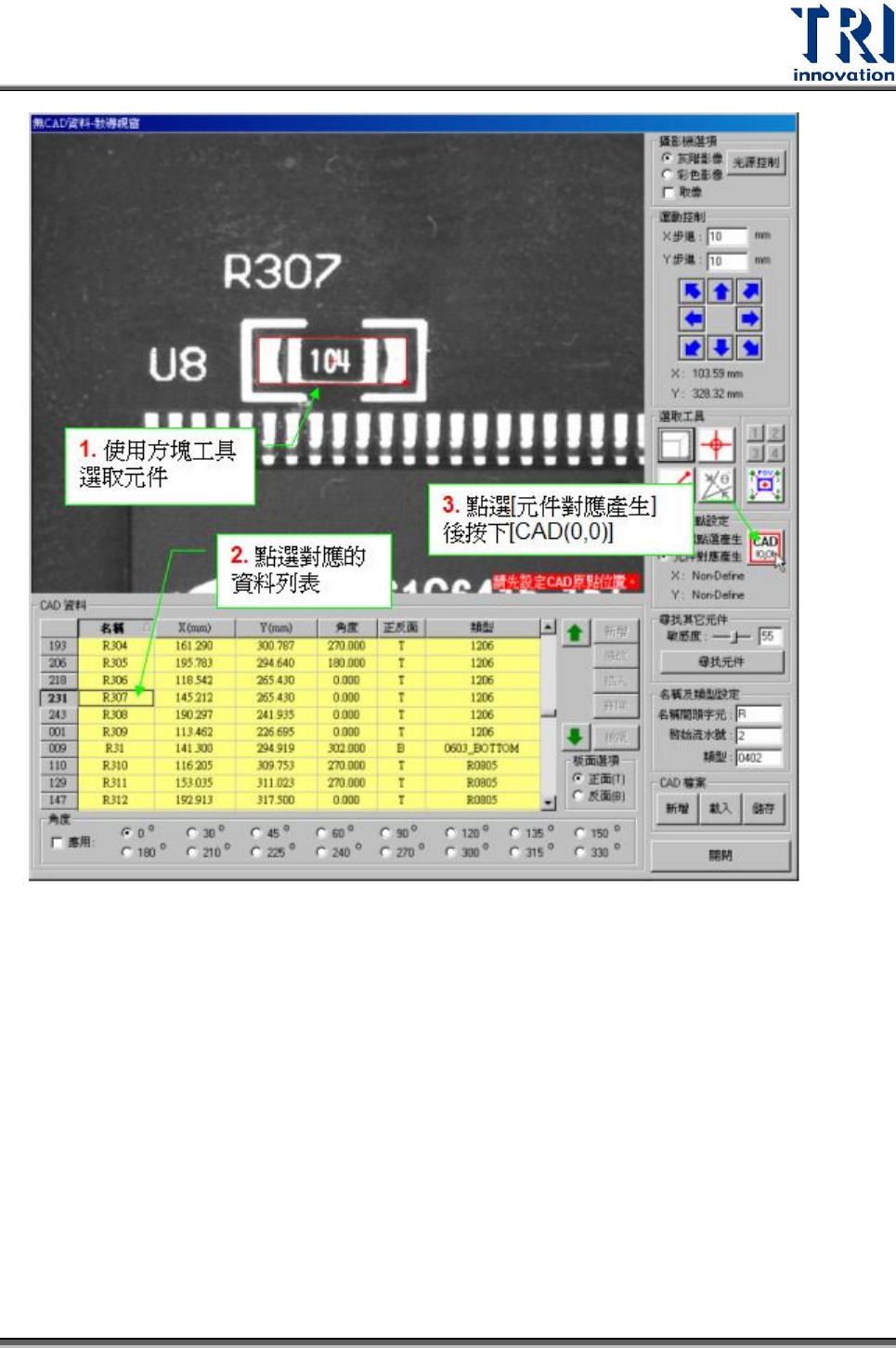

元件對應產生：若載入一個已經存在的 AOI 檔案繼續編輯時，就要以元件對應產生
原點。先選擇一個座標已存在 AOI 檔案中的元件，並使用工具找出其中心位置，接
著按下[CAD(0,0)]，系統即會標示出所有已經存在 AOI 檔案中的元件座標。
