Test Resear ch Inc. 152 TR 7700 S II User Guid e – Softwar e 2. 尋找其他元件：此功能可以針對相似度高的影像自動建 立元件座標。步驟如下， 唯方塊工具需以 0 度或 90 度設定標準影像。座標建立完成後若 [ 名稱 ] 、 [ 角度 ] 、 [ 正反面 ] 以及 [ 類型 ] 需要修改可在 [CAD 資料 ] 列表中修改。
Test Research Inc.
TR7500 Series User Guide–Software 151
Test Research Inc.
152 TR7700 SII User Guide–Software

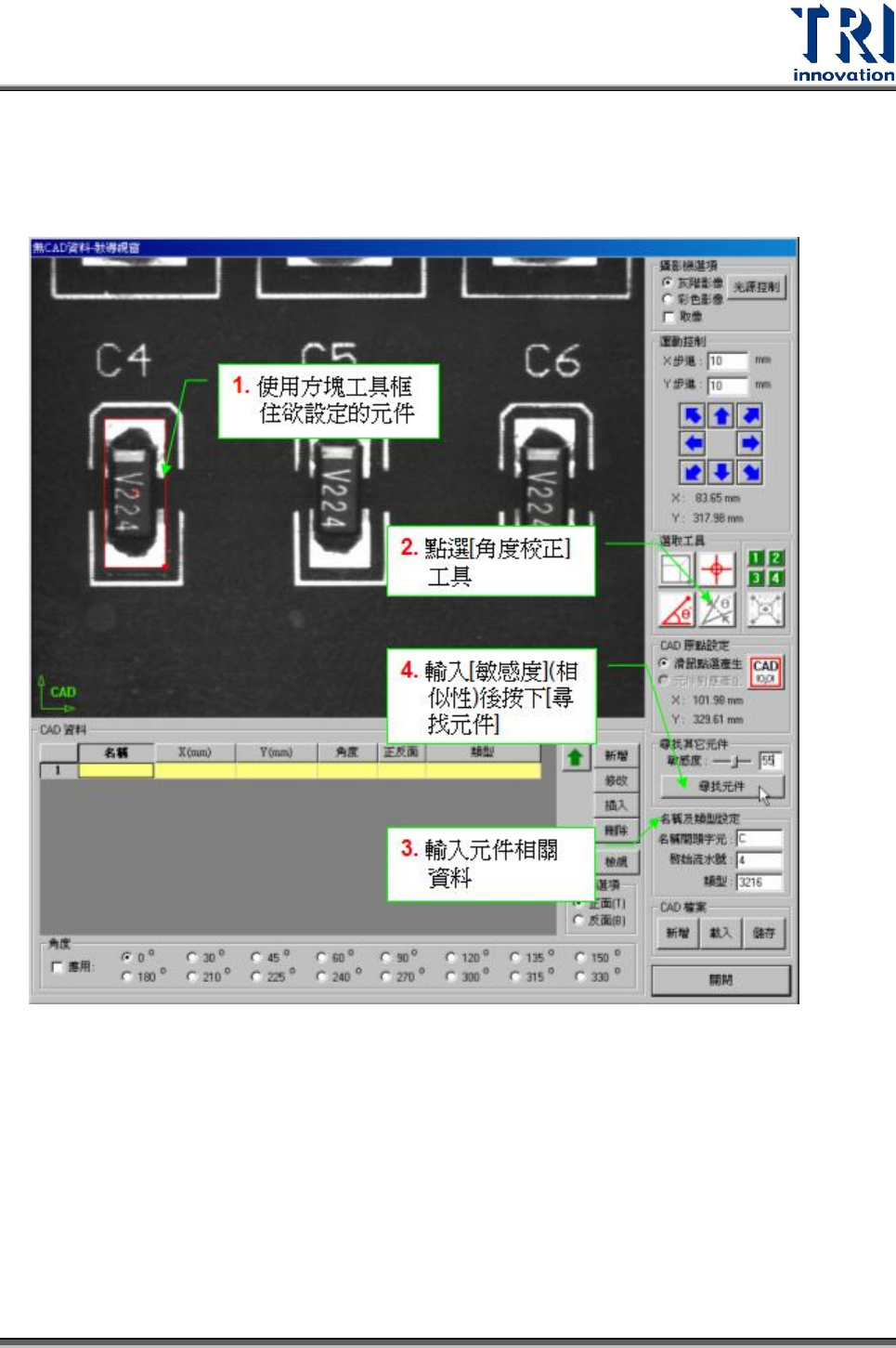

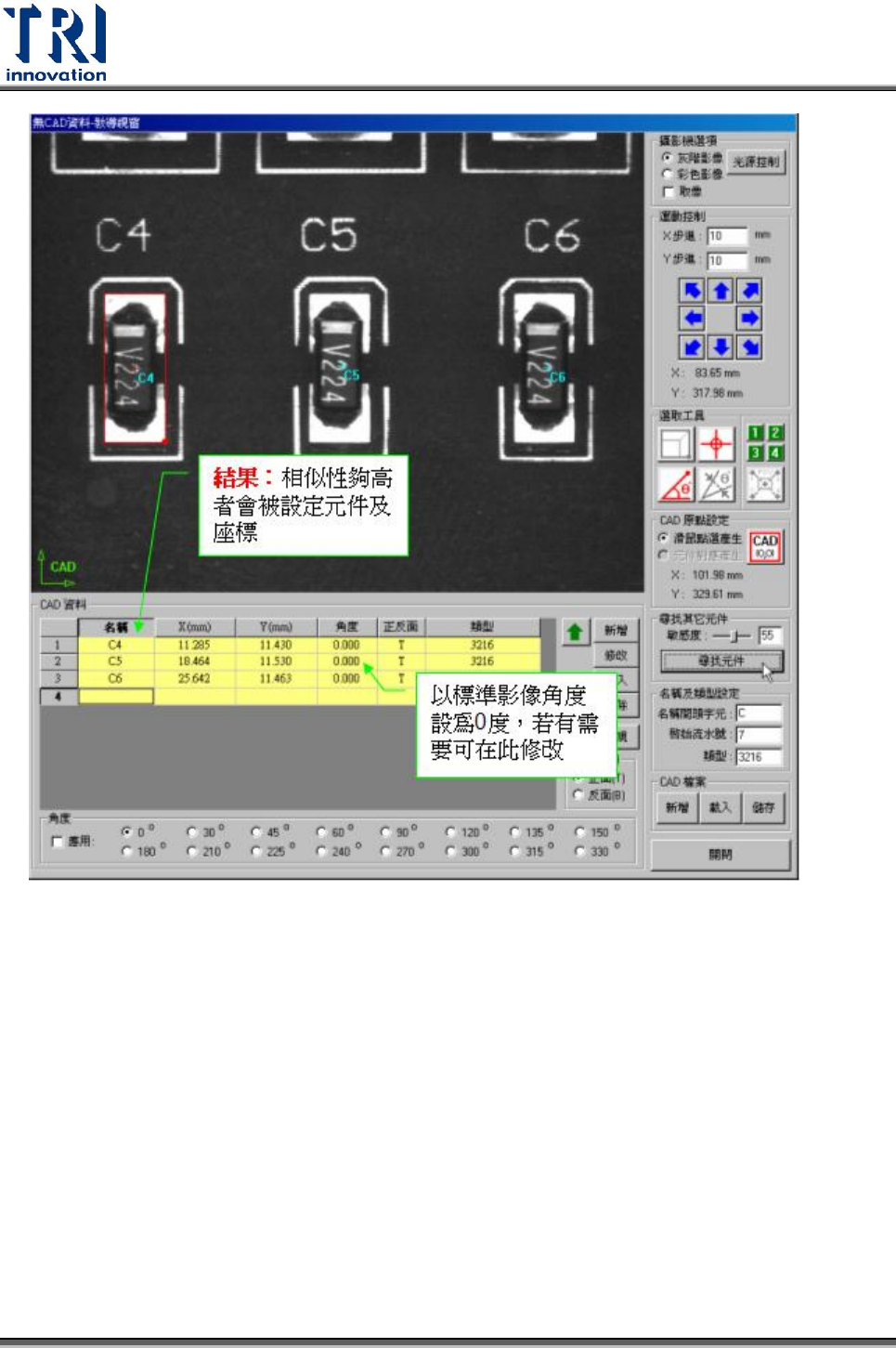

2. 尋找其他元件：此功能可以針對相似度高的影像自動建立元件座標。步驟如下，
唯方塊工具需以 0 度或 90 度設定標準影像。座標建立完成後若[名稱]、[角度]、
[正反面]以及[類型]需要修改可在[CAD 資料]列表中修改。
Test Research Inc.
TR7500 Series User Guide–Software 153
3. 名稱及類型設定：可在此設定[名稱開頭字元]、[起始流水號]以及[類型]，當建立
一新元件時就是依此資料來作為元件的名稱及類型。假設[名稱開頭字元]設定為
「R」，[起始流水號]設定為「100」，則新增一元件時其名稱為「R100」，而流
水號會自動加 1，新增下一個元件時其名稱便為「R101」，依此類推。
4. CAD 檔案：可[新增]、[載入]或[儲存]AOI 檔案。若按下[新增]按鈕表示要新建立
一個 AOI 檔案，那麼目前的資料將完全被清除並開啟一個空白的檔案。按下[載入]
則可以瀏覽欲開啟的 AOI 檔案的路徑。按下[儲存]表示將目前的檔案存入硬碟
中。

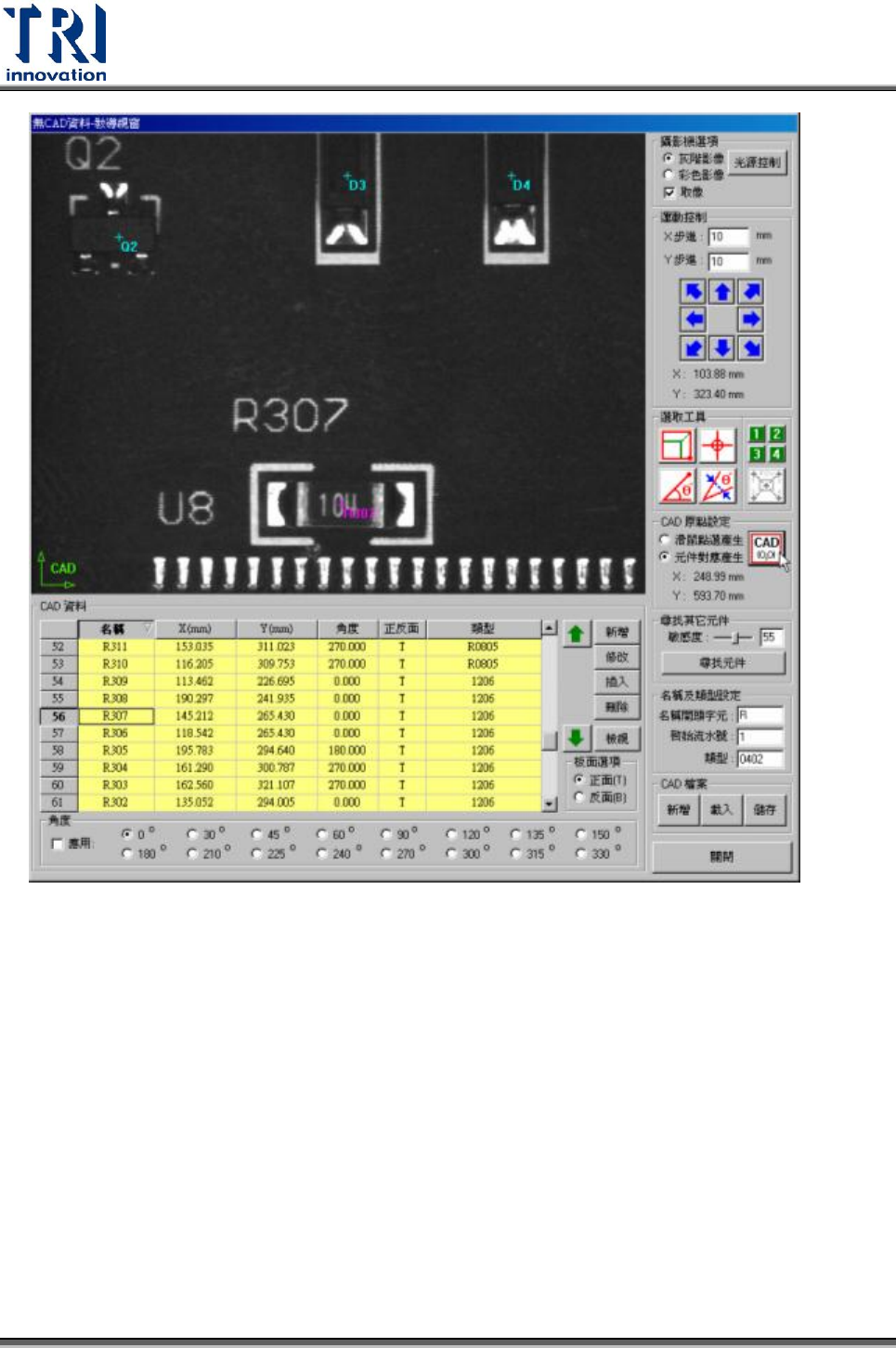

5. CAD 資料：此欄位列出了檔案中所有的元件資料，也可以在此欄位中[新增]、[修
改]、[插入]或[清除]元件的資料，分別說明如下：
新增：按此按鈕系統會根據[名稱及類型設定]欄位內容、[板面選項]、[角度]以及
[選取工具]所定義的中心座標位置，新增一個元件至[CAD]資料列表中。
