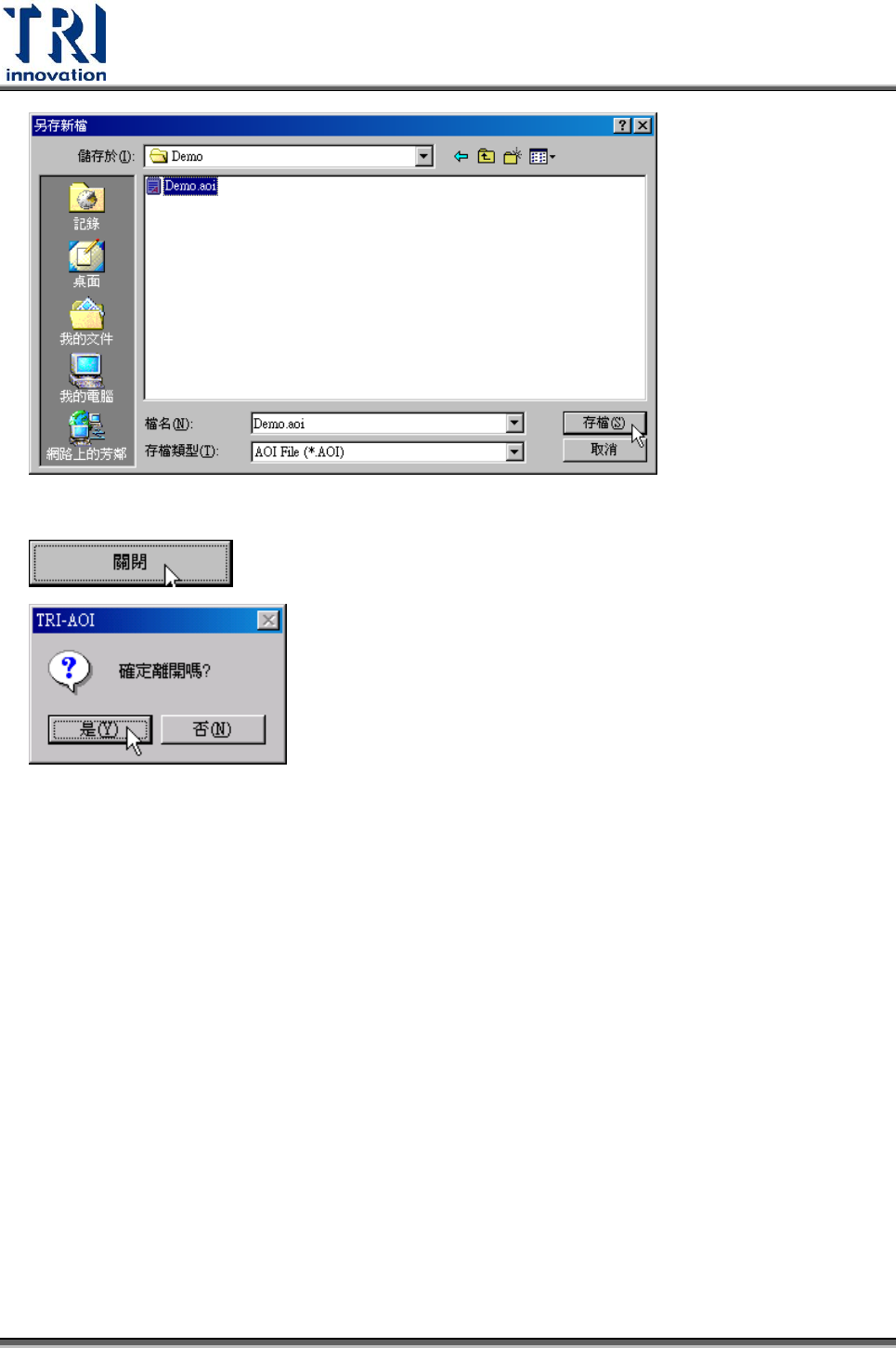

Test Resear ch Inc. 160 TR 7700 S II User Guid e – Softwar e Step3. 依 3.4. 10.4 之流程繼續 新增其他元件座標後儲存 AOI 檔案。
Test Research Inc.
TR7500 Series User Guide–Software 159
Step10. 按下[關閉]，確定離開。
3.4.10.5 載入已存在的 AOI 檔案
Step1. 選擇[CAD 檔案]>[載入]來開啟舊檔。
Step2. 設定原點。在[CAD 資料]列表中點選一目標元件，並移動工具至元件中心位
置，接著點選[CAD 原點設定/元件對應產生]後，按下[CAD(0,0)]按鈕。
Test Research Inc.
TR7500 Series User Guide–Software 161
3.4.10.6 專案內增加元件(Add Component in Pre.)
可使用本功能來增加新元件至一個已經存在的專案中。
新增元件步驟
Step1. 選擇[程式]>[無 CAD 資料]>[專案內增加元件]按鈕，進入增
加元件視窗如下。
Step2. 將鏡頭移動到 1 號板上欲增的加元件上方後，使用選取工具
找到元件中心位置。
Step3. 輸入元件名稱及類型。
