Test Research Inc.
TR7500 Series User Guide–Software 161
3.4.10.6 專案內增加元件(Add Component in Pre.)
可使用本功能來增加新元件至一個已經存在的專案中。
新增元件步驟

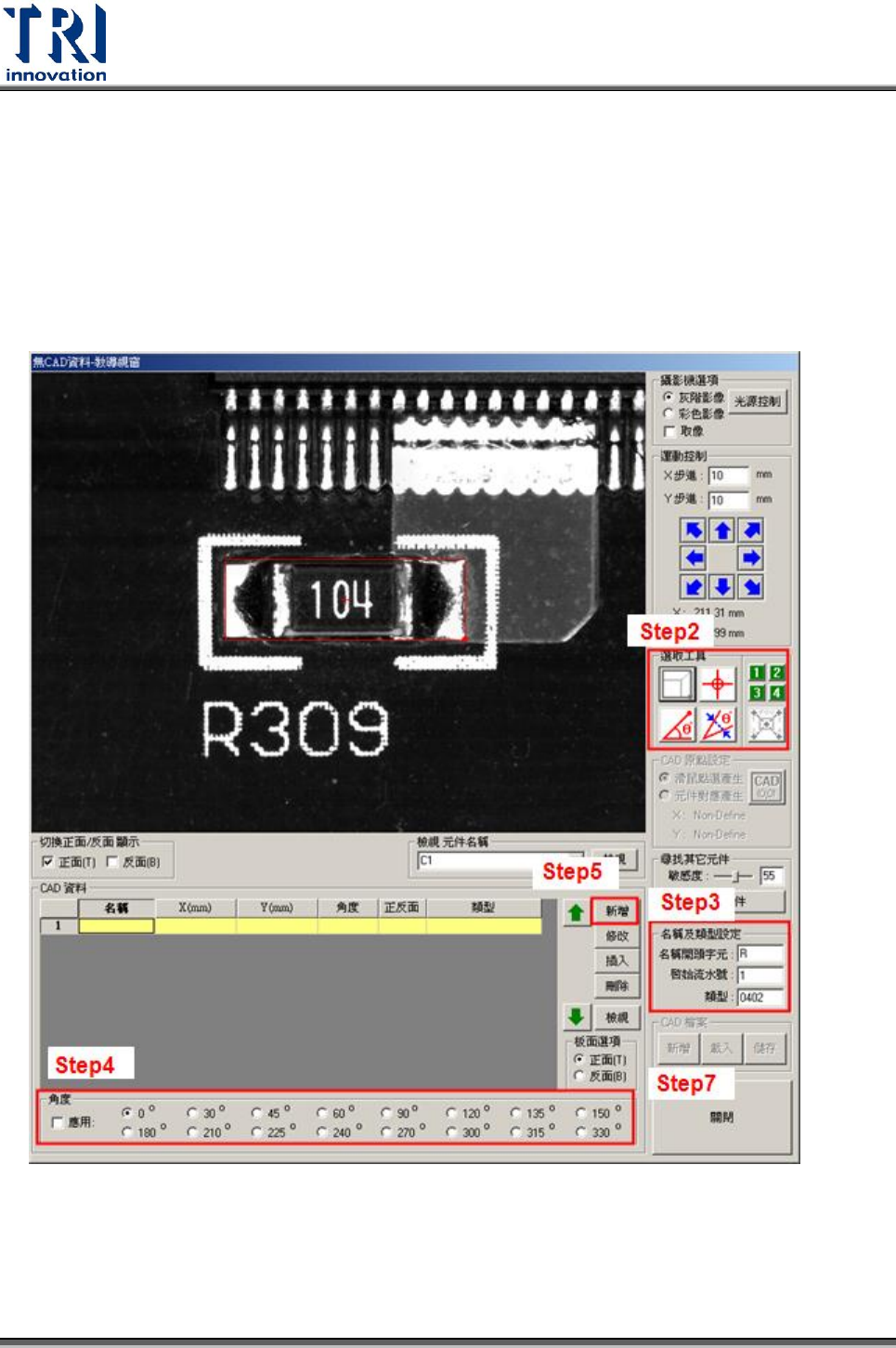

Step1. 選擇[程式]>[無 CAD 資料]>[專案內增加元件]按鈕，進入增
加元件視窗如下。
Step2. 將鏡頭移動到 1 號板上欲增的加元件上方後，使用選取工具
找到元件中心位置。
Step3. 輸入元件名稱及類型。
Test Research Inc.
162 TR7700 SII User Guide–Software
Step4. 選擇元件角度。
Step5. 按下[新增]按鈕，系統會將新增元件資訊列在[CAD 資料]欄
位中。
Step6. 在 1 號板上新增其他元件。
Step7. 按下[關閉]按鈕離開。
Step8. 按下[程式]>[Train 教導]或[Train]按鈕( )，進入教導視
窗。
Step9. 使用[匯入(Merge) ]按鈕將新增的元件資料庫匯入。
詳細說請見 5.5.4 介面控制區。
Step10. 按下[工具]>[擷取 FOV 影像]，重新擷取 FOV 影像即可。
3.4.10.7 Non CAD 功能新界面(v.2.4 版本後)
在 2.4 版後，Non CAD 功能界面更新如下，僅界面排列更新，功能如同上述各章節所
敘述。
Test Research Inc.
TR7500 Series User Guide–Software 163
3.4.10.8 新 Non CAD 製作方式(v.3.6 版本後)
為節省標準 Non CAD 程式製作時間，本方法採用在 8X8 的大圖影像上進行。使用本
Non CAD 功能，系統可自動判定元件角度，可完全於離線編輯器上製作。
Step1. 在登錄檔中新增 DWORD 參數 Newnoncad = 1。
Step2. 重新開啟程式，選擇[程式]>[無 CAD 資料]>[教導]以開啟本
