ModelName_2x2.bmp：2x2 大圖影像，用於結果視窗中檢視兩倍大圖影像。
ModelName.bmp_8x8：8x8 大圖影像，用於首件檢查及 NonCAD 功能。
ModelName.pre.bak：將程式存檔時系統會自動測試程式內容，若測試正常，除了
儲存[*.pre]檔案外，系統還會同步儲存[*.pre.bak]檔案，這個檔案是程式的備份檔，
當 [*.pre]檔案毀損時，可將被份檔案的副檔名更名為[*.pre]後使用。
ModelName.pre.bak1：亦為程式的備份檔，當 [*.pre]檔案毀損時，可將備份檔案
的副檔名更名為[*.pre]後使用。
1.5 可選配項目
條碼系統：可選配一維條碼讀取系統、2 維條碼讀取系統或軟體條碼讀取系統(僅可
讀取正面)。
OCR：Optical Character Recognition，光學字元辨識，OCR 利用字型資料庫依據字
元特徵法則來辨識字元，可在嚴酷的工業環境下正確辨識出字串內的文字。
自動板寬調整系統：系統在軟體中可自行記憶不同機種的電路板寬度，並且在程式
載入時自動調整至儲存的板寬。可減少人員手動調整板寬的時間。
電路板支撐系統：對於電路板進行硬體的支撐，克服較嚴重的板彎造成的問題。
維修站系統：AOI 檢測結果可傳送到維修站，以利人員進行電路板缺點覆判與維修
動作。系統內的 SPC 軟體，蒐集檢測結果資料後，可依使用者需求製作各種統計報
表。維修站系統包含了軟體及電腦主機、螢幕，詳細功能請參考維修站手冊。
離線編輯器：AOI 離線編輯系統包含了軟體、電腦主機及螢幕，讓使用者可在離線
的環境下製作程式，縮短在機器上操作的時間，詳細功能請參考 9 遠端編輯站。
YMS：YMS 系統是將生產線上 TRI 各機台的資訊整合至 YMS 資料庫，再經由軟體
從龐大的資料庫中篩選出使用者需要的資料，可有效控管生產狀況、提升生產線整
體的良率。詳細說明請參閱 YMS 系列手冊。
Test Research Inc.
4 TR7700 SII User Guide–Software
2 程式製作流程

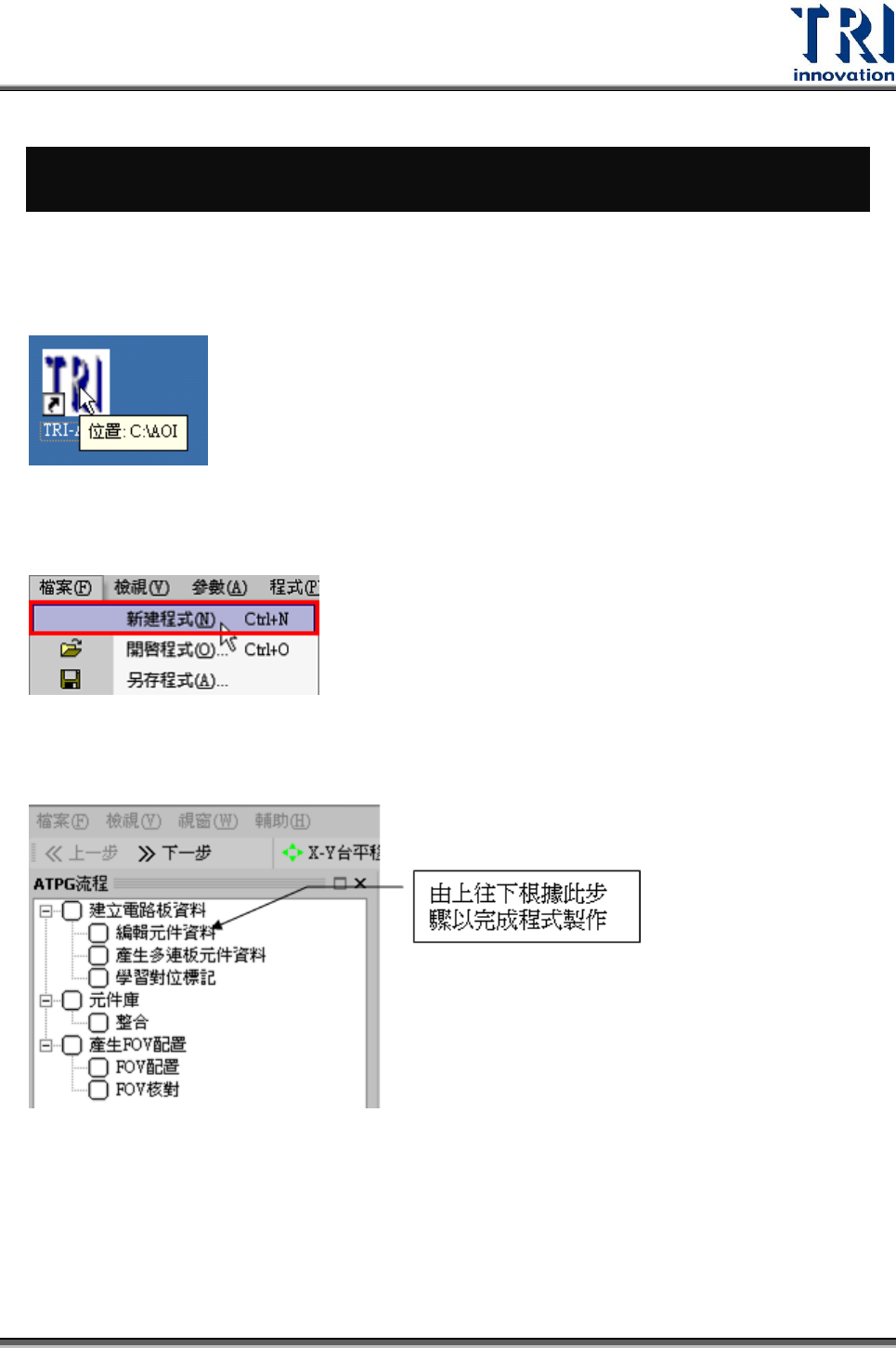

2.1 開啟新程式並啟動 ATPG(自動檢測程式產生器)流程
1. 對桌面捷徑雙擊滑鼠左鍵開啟 AOI 主程式
2. 按下[檔案/新建程式]來建立新程式
3. 系統將進入 ATPG 流程畫面
Test Research Inc.
TR7500 Series User Guide–Software 5

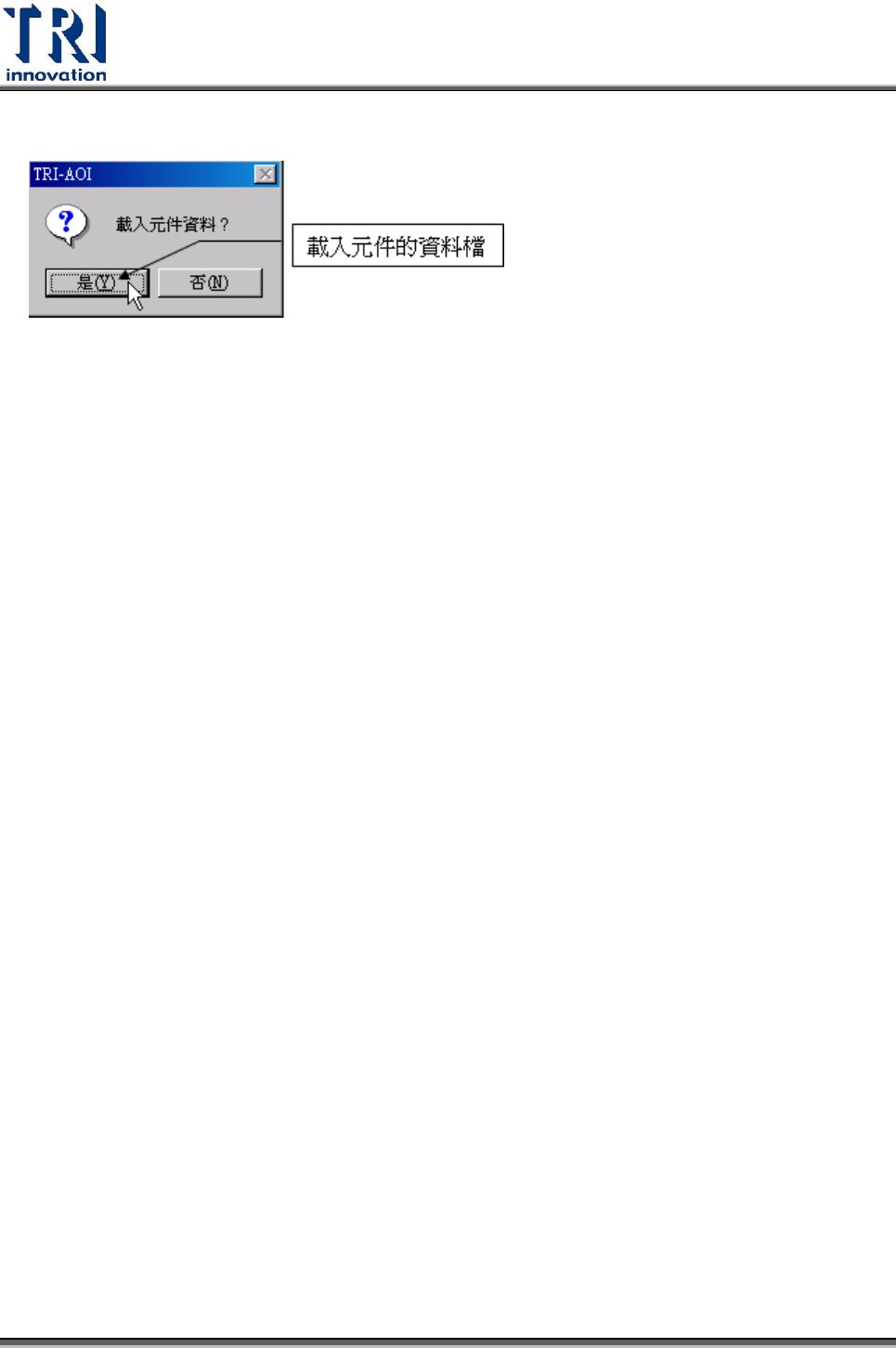

4. 按下[是]，載入元件資料
