Test Research Inc.
168 TR7700 SII User Guide–Software
件時所產生的框上，再按滑鼠右鍵，選擇[Copy]。
Step14. 按住鍵盤上的[Ctrl]，在要新增的元件座標的位置按滑鼠左
鍵。
Step15. 貼上後系統會自動進行再次定位(Relocate)，以修正座標和自
動角度的判定。若新增成功會出現藍色框，失敗會出現橘色
框。
Step16. 針對失敗的橘色框，用滑鼠左鍵點二下，會進入[FOV Image
Dialog]，將歪掉的框移正，再關掉對話框即可。
Step17. 針對較大元件，按下滑鼠右鍵後選擇[New-Mouse Drag]。點
選後拖曳滑鼠將整個元件框選。
Step18. 畫面會出現元件左上角和右下角的 FOV，在 FOV 內的滑鼠游
標會變成十字狀，將十字中心移至元件的左上和右下角位
置，並按下滑鼠左鍵即完成設定。
Step19. 設定元件的 Type 和名稱。
Step20. 完成後，在大圖左上方選擇[File]>[Save]或[Save aoi]來儲存
檔案。
Save：將目前的狀況儲存下來，請注意在 AOI 上進行 Non CAD 功能時，不得中途重
新進出板。
Test Research Inc.
TR7500 Series User Guide–Software 169
Save AOI：將目前完成的元件資訊儲存在[C:\noncaddata\noncad.aoi]。

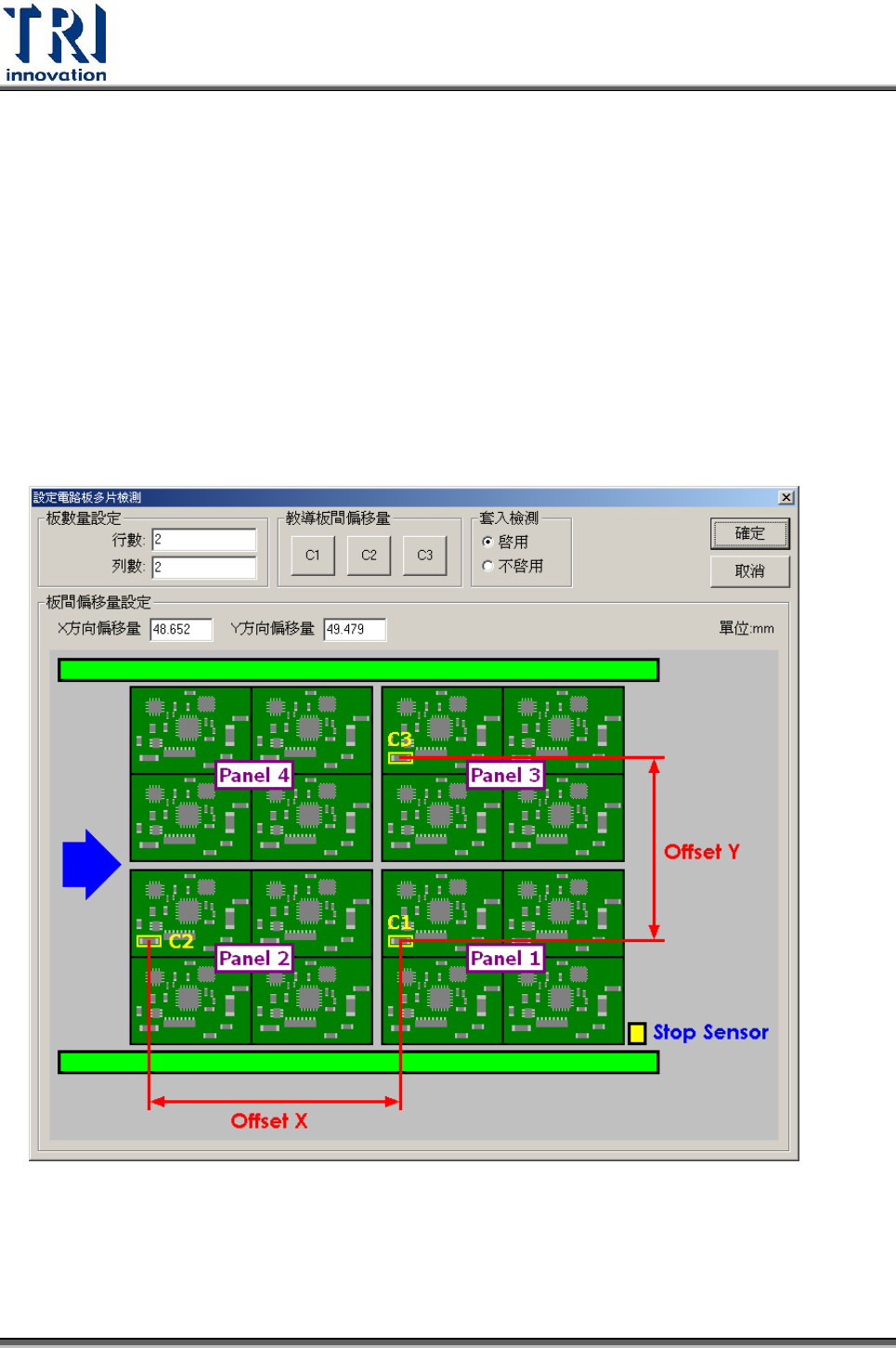

3.4.11 設定電路板多片檢測
若有同時將兩片以上板子送入機器中檢測的需要，可啟用此功能。在自動模式下
時，系統會依序檢測各片板子。在確認模式下時，每檢完一片板需經人員作確認
後，系統再進行下一片板子的檢測，待每一片板都檢測且確認完畢後才會出板。
在放置多片板子時須避免板間距離變異過大，且若有需要可將對位標記的搜尋範圍
擴大。
需進行相關設定如下。
行數(Col(X))：設定本次檢測進板的行數。
列數(Row(Y))：設定本次檢測進板的列數。
教導板間偏移量(Teach Panel Offset)：本功能可協助教導圖示中的[Offset X]及[Offset
Y]。其中 C1、C2 及 C3 需為同一顆元件。按下[C1]按鈕後，會出現輔助視窗，使用矩
Test Research Inc.
170 TR7700 SII User Guide–Software
形或十字工具移到 C1 的上方後，按下[OK]按鈕即可。接著按下[C2]或[C3]按鈕，繼續
尋找其中心位置，完成後系統會將計算出的值自動填入[X 方向偏移量]及[Y 方向偏移
量]欄位中。
套入檢測(Inspection)：選擇[啟用]表示啟動本功能。
板間偏移量設定(Offset Setting)：可不經教導，直接在欄位中直接輸入[X 方向偏移量]
或[Y 方向偏移量]，分別代表圖示中的[Offset X]及[Offset Y]。

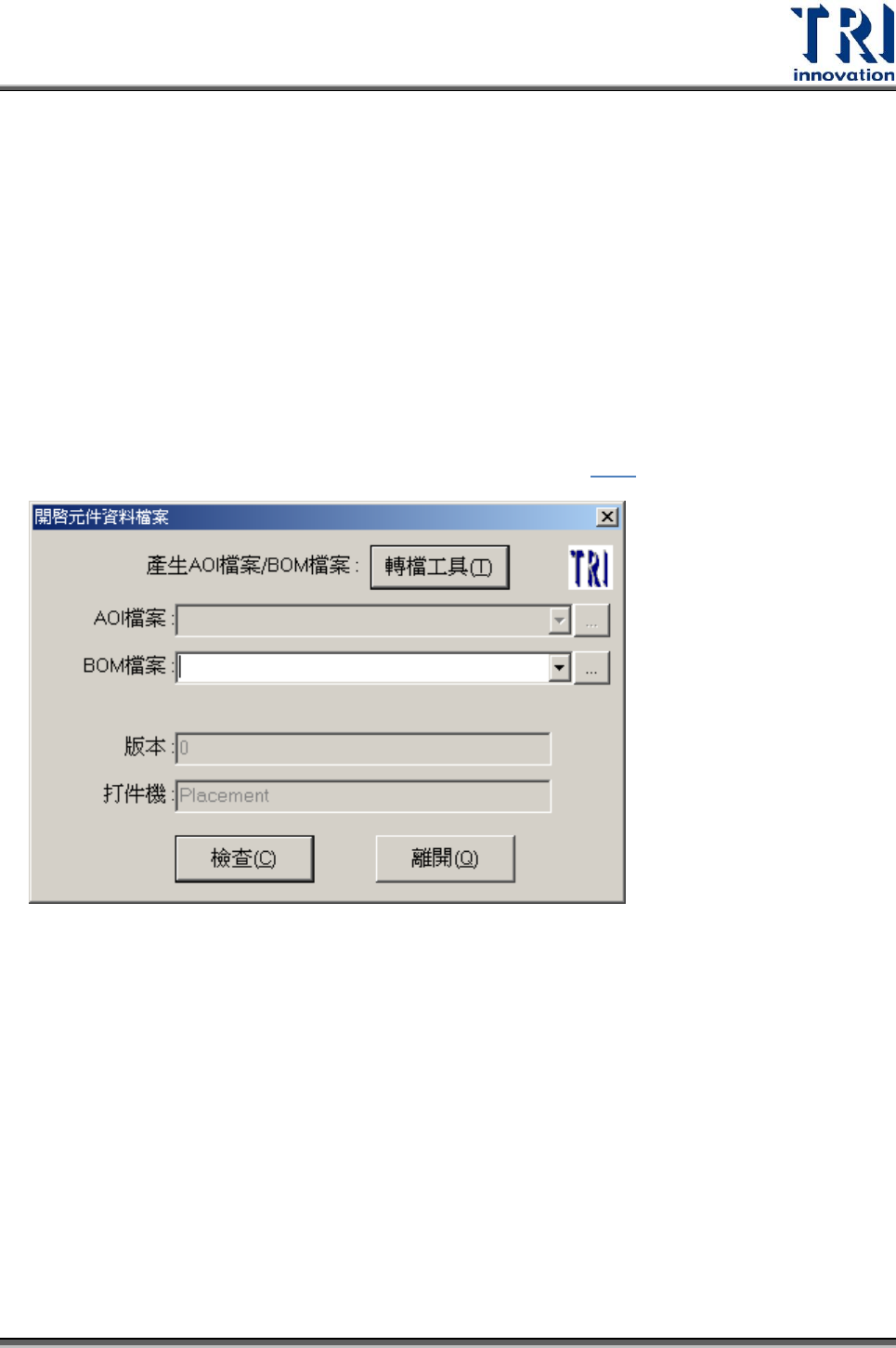

3.4.12 BOM 檢查
本功能可以將產品的材料表(BOM)匯入一個已經完成的程式，系統會將沒有列在材料
表中的元件設定為不測(Untest)。BOM 檔案的格式請參閱 4.1.1。
BOM 檢查完成後，系統會顯示更改過檢測屬性的元件，並讓使用者設定版本。
3.4.13 TYPE 與 PLACER 檢查
可選擇要進行檢查的項目後(可選擇檢查打件機資訊、類型資訊或群組資組資訊)，載
入一個完整包含所有欄位的 AOI 檔案，載入後系統會比對 Pre 與載入的 AOI 檔案中的
元件資訊，只對於在 Pre 中存在的元件的資訊進行置換。
