Test Research Inc.
176 TR7700 SII User Guide–Software
5. 必須在自動模式下使用。
6. 最好將 Fiducial 0/1 燈光設定跟 ToplightA 一樣，避免燈光被 FM 佔用
7. 因為無法使用[手動確認模式]調整，因此需選擇[操作]>[全自動模式]可以切
換進行[手動確認模式]與[全自動模式]的切換，來進行微調動作。

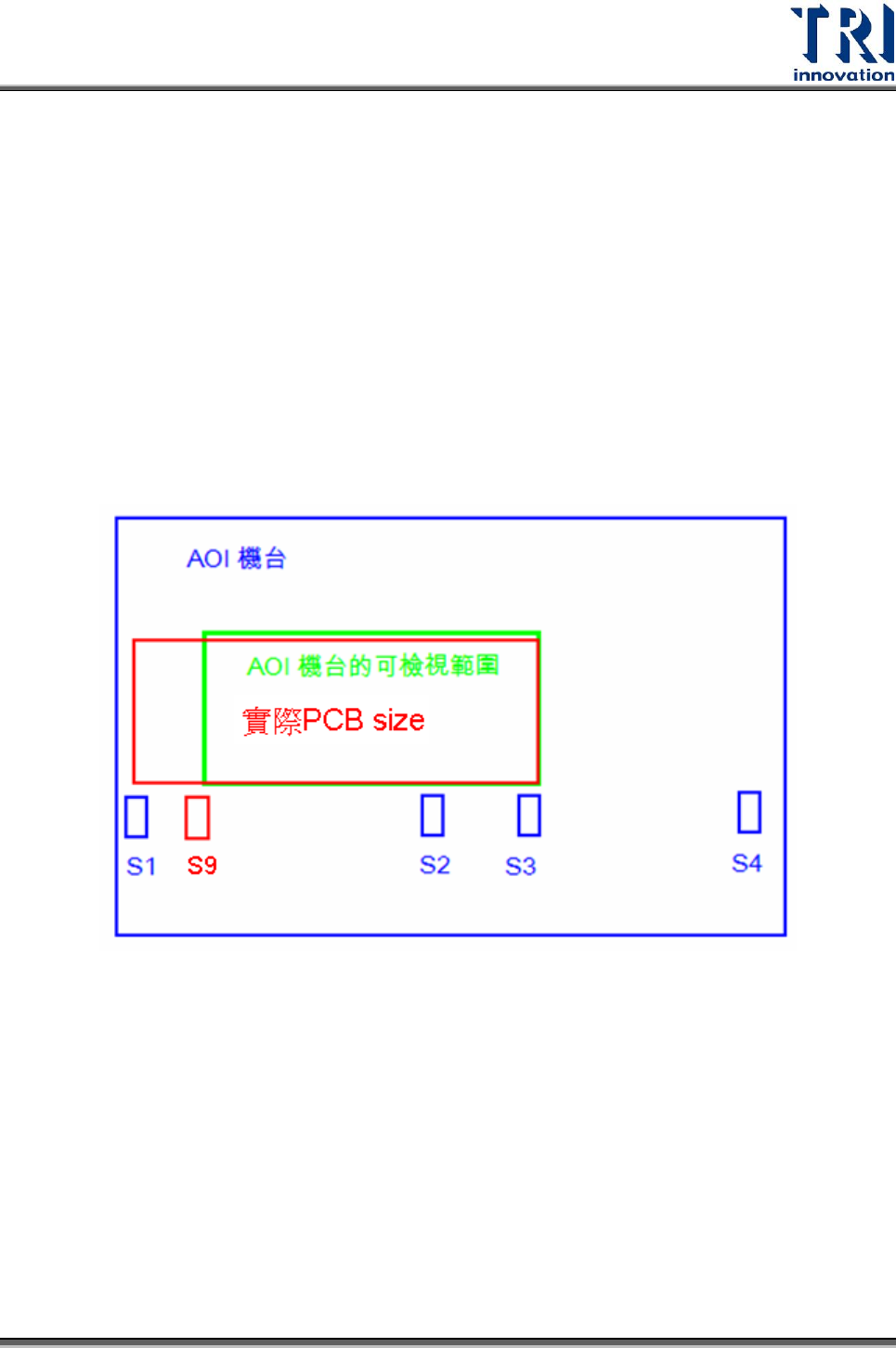

3.5.7 啟動兩段式進板
功能介紹：當待測板超過機台的極限值，軟體可以利用此功能搭配[第二專案]的功
能，進行程式製作和檢測，解決硬體方面無法達到檢測要求的情形。
硬體需求：需要在機台多放一個感應器(S9)。
PLC 控制進板的順序說明：
第一段進板流程不變：到 S2 減速，到 S3 停止。
第二段進板流程：離開 S1 減速，離開 S9 停止。
操作部分，分成[程式製作]和[檢測]兩個部分
1. [程式製作]部分：
1) 選擇[檢測]>[啟動兩段式進板]
2) 準備製作新程式(New Program), 載入 aoi 檔時, 如果判斷目前的 aoi 檔範
圍超過機台極限(也可以在註冊表中用 LengthLimit 來控制要分 cad 的長
度極限，單位為 um), TRAOI 就會出現詢問是否要先做左半邊的程式, 還是
Test Research Inc.
TR7500 Series User Guide–Software 177
右半邊的程式。另一種處理方式使用者可以先手動將 cad 分成兩份也可
以。
3) 如果使用者選擇了左半邊或是右半邊後, TRAOI 會將 aoi 檔分成兩半, 將
另一邊自動存成[aoi 檔名]_2.aoi。
4) 確認 PLC[到第二段] 反白。
5) 做完程式後存檔，準備做第二段程式時, 將 PLC [兩段測試]反黑。
6) 載入第二段的 aoi 檔 ([aoi 檔名]_2.aoi), 製作第二段的程式檔。
7) 存檔。
8) 將 PLC[兩段測試] 反白。
2. [檢測]部分：
1) 選擇[檢測]>[啟動兩段式進板]。
2) 選擇[工具]>[第二專案]>[第二專案設定]。
3) 勾選[啟動]後，再選[兩段式進板]，按下[確認]。
Test Research Inc.
178 TR7700 SII User Guide–Software
4) 開啟第一段的程式檔
5) TRAOI 會詢問是否要開啟第二個專案檔, 選擇[Yes], 選擇第二段的程式檔
6) 將第一段的程式存檔
當設定完成後就可以開始檢測。
3.5.8 製程管制系統 (SFC)
1. 半導體設備通訊標準 (SECS)
Step1. 建立文字檔名為[DefectCode.txt]位於路徑[C:\AOI\]中。文字
檔案格式為 FailString DefectCode，兩者中間以[Tab]鍵做分
隔，如下圖所示。
