Test Research Inc.
TR7500 Series User Guide–Software 177
右半邊的程式。另一種處理方式使用者可以先手動將 cad 分成兩份也可
以。

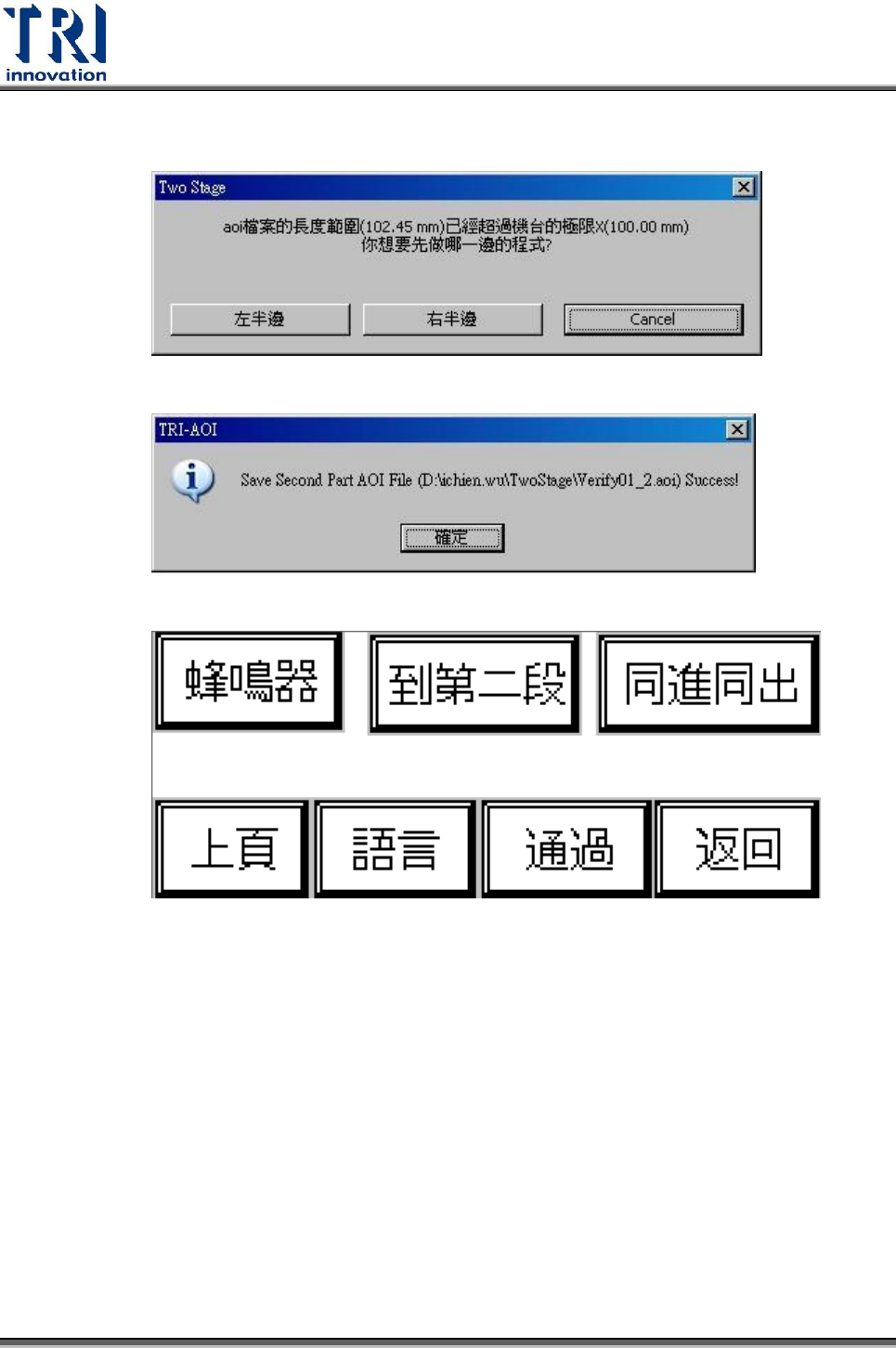

3) 如果使用者選擇了左半邊或是右半邊後, TRAOI 會將 aoi 檔分成兩半, 將
另一邊自動存成[aoi 檔名]_2.aoi。
4) 確認 PLC[到第二段] 反白。
5) 做完程式後存檔，準備做第二段程式時, 將 PLC [兩段測試]反黑。
6) 載入第二段的 aoi 檔 ([aoi 檔名]_2.aoi), 製作第二段的程式檔。
7) 存檔。
8) 將 PLC[兩段測試] 反白。
2. [檢測]部分：
1) 選擇[檢測]>[啟動兩段式進板]。

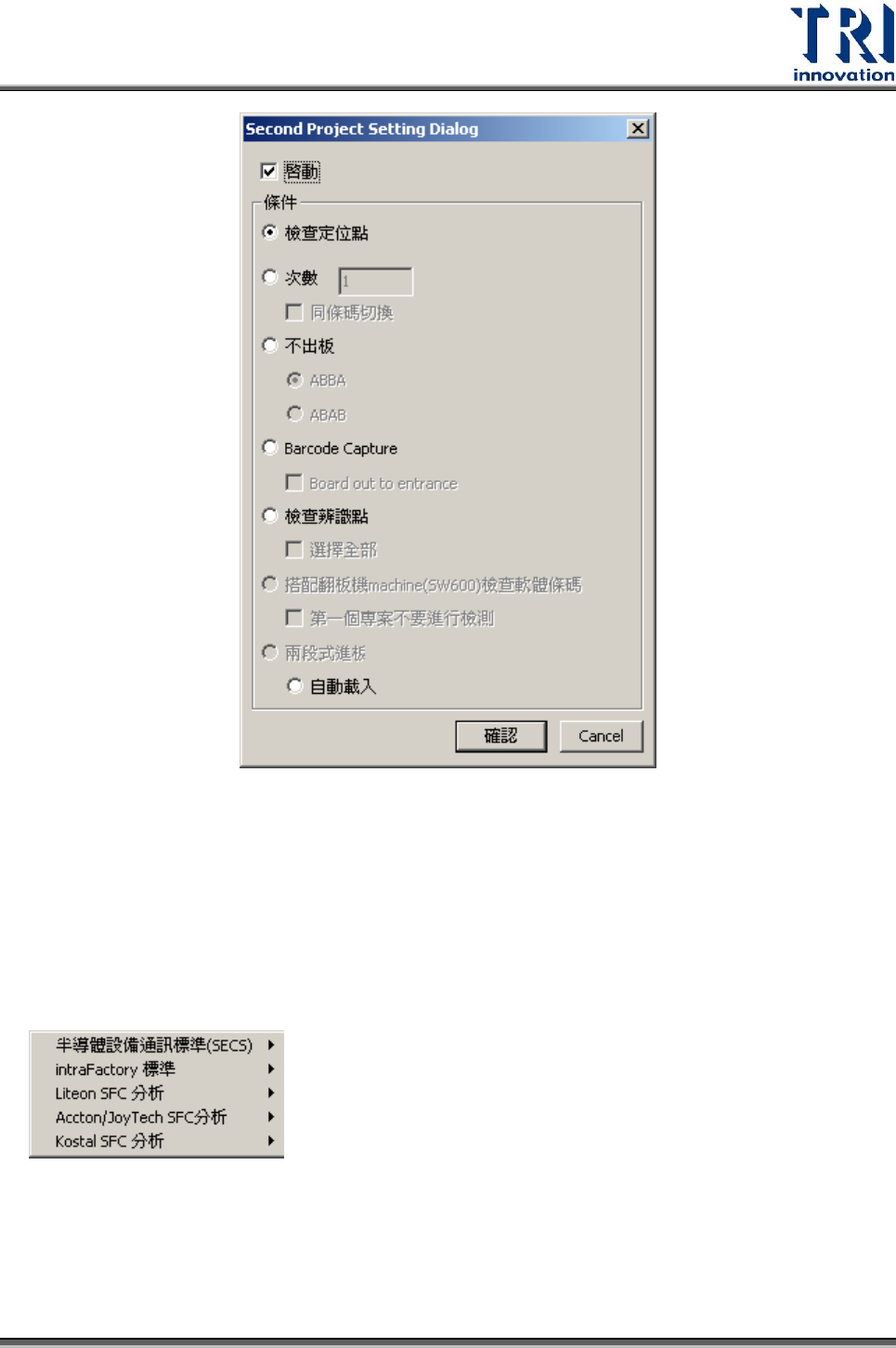

2) 選擇[工具]>[第二專案]>[第二專案設定]。
3) 勾選[啟動]後，再選[兩段式進板]，按下[確認]。
Test Research Inc.
178 TR7700 SII User Guide–Software
4) 開啟第一段的程式檔
5) TRAOI 會詢問是否要開啟第二個專案檔, 選擇[Yes], 選擇第二段的程式檔
6) 將第一段的程式存檔
當設定完成後就可以開始檢測。
3.5.8 製程管制系統 (SFC)
1. 半導體設備通訊標準 (SECS)

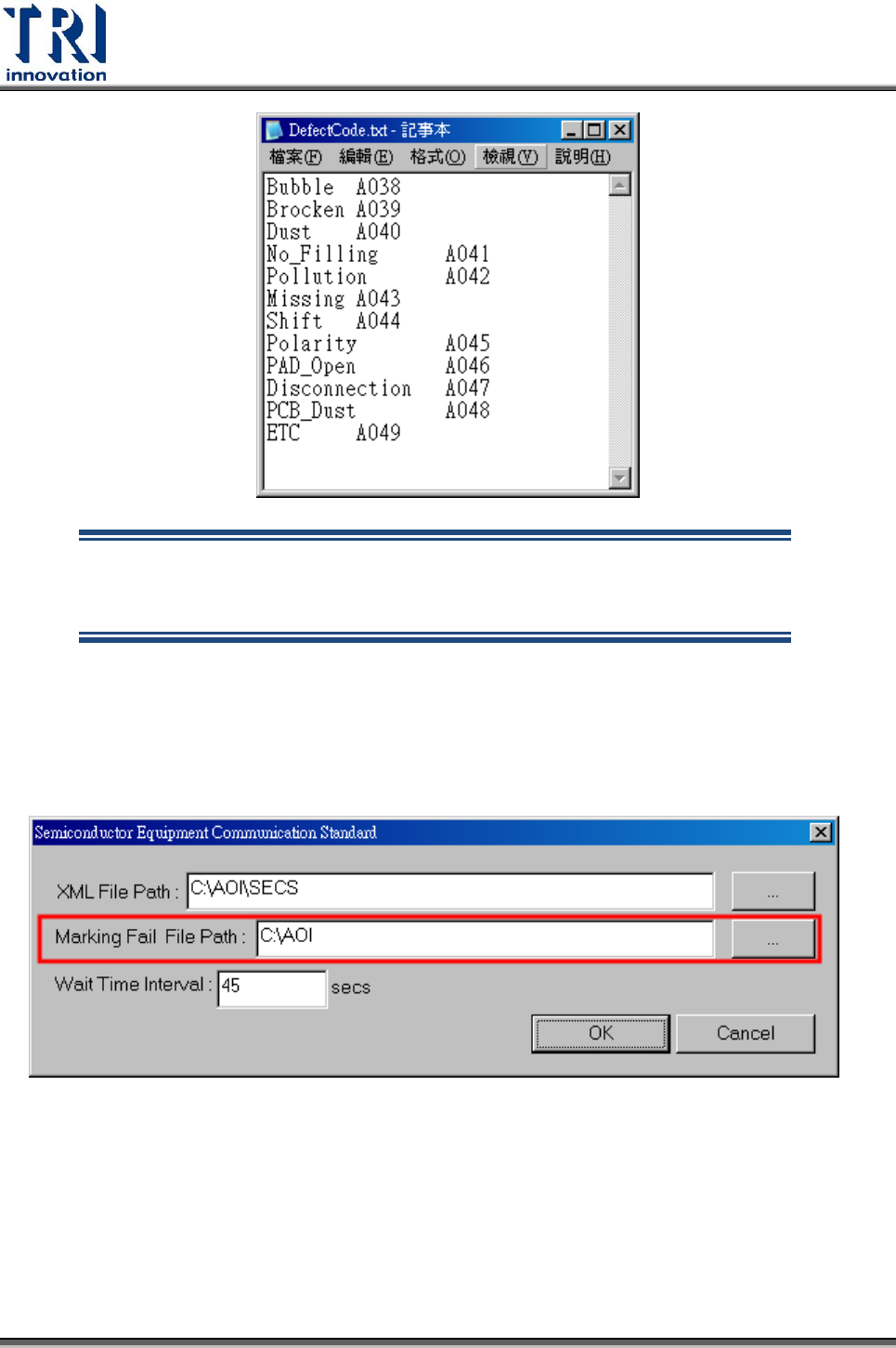

Step1. 建立文字檔名為[DefectCode.txt]位於路徑[C:\AOI\]中。文字
檔案格式為 FailString DefectCode，兩者中間以[Tab]鍵做分
隔，如下圖所示。
Test Research Inc.
TR7500 Series User Guide–Software 179
檔案內 Fail String 的順序即為 Priority 的順序，若使用此方法來定義
Priority，則原本系統內部的定義將不使用，故使用者必需在每個檢測框
設定 Fail String，並將 Fail String 全部定義在這個檔案內。
Step2. 選擇[檢測]>[製程管制系統(SFC)]>[半導體設備通訊標準
(SECS)]>[Setting]，在[Marking Fail File Path]欄位中設定文
字檔的路徑。
Step3. 選擇[檢測]>[製程管制系統(SFC)]>[半導體設備通訊標準
(SECS)]>[Enable]開啟本功能。
IntraFactory 標準
功能說明
