Test Resear ch Inc. 6 TR 7700 S II User Guid e – Softwar e 2.2 產生元件資料檔 在建立新程式時須將 CAD 檔案轉檔成為 AOI 機台可以使用的 AOI 檔案 (*.aoi) 。系統目 前有兩個預設轉檔程式，分別為 [FABMaster] 及 [Default] 。若原始的 CAD 檔案為 FABMaster 程式所轉出的 ASC 檔案 (parts.asc) ，可以使用 […
Test Research Inc.
TR7500 Series User Guide–Software 5
4. 按下[是]，載入元件資料
Test Research Inc.
6 TR7700 SII User Guide–Software
2.2 產生元件資料檔
在建立新程式時須將 CAD 檔案轉檔成為 AOI 機台可以使用的 AOI 檔案(*.aoi)。系統目
前有兩個預設轉檔程式，分別為[FABMaster]及[Default]。若原始的 CAD 檔案為
FABMaster 程式所轉出的 ASC 檔案(parts.asc)，可以使用[FabMaster]轉檔程式將 CAD
檔轉為 AOI 檔。若是其他類型的 CAD，則使用者須先將其編輯為含有[元件名稱]、[X
方向座標]、[Y 方向座標]、[角度]以及[元件形式]的文字檔，並使用[Default]程式將檔
案轉成 AOI 檔。[元件名稱]欄位的內容需為鍵盤上可以直接打出的文字、數字或符
號。[元件形式]欄位的內容需為鍵盤上可以直接打出的文字、數字或底線符號(“_”)。若
以上述以外之其他特殊符號命名則系統將無法正確顯示或儲存。

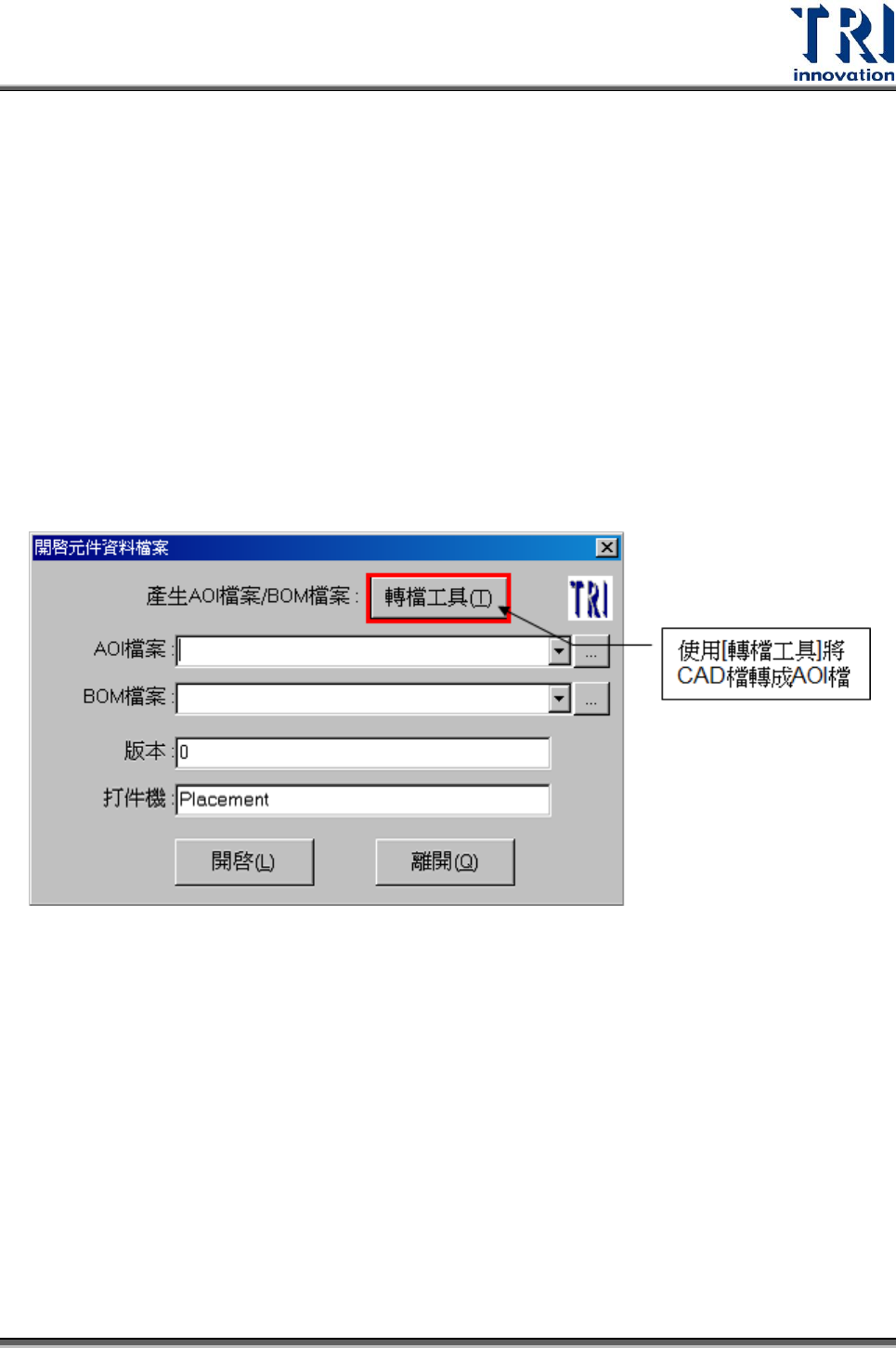

1. 將 CAD 檔轉換成為 AOI 檔案
Test Research Inc.
TR7500 Series User Guide–Software 7

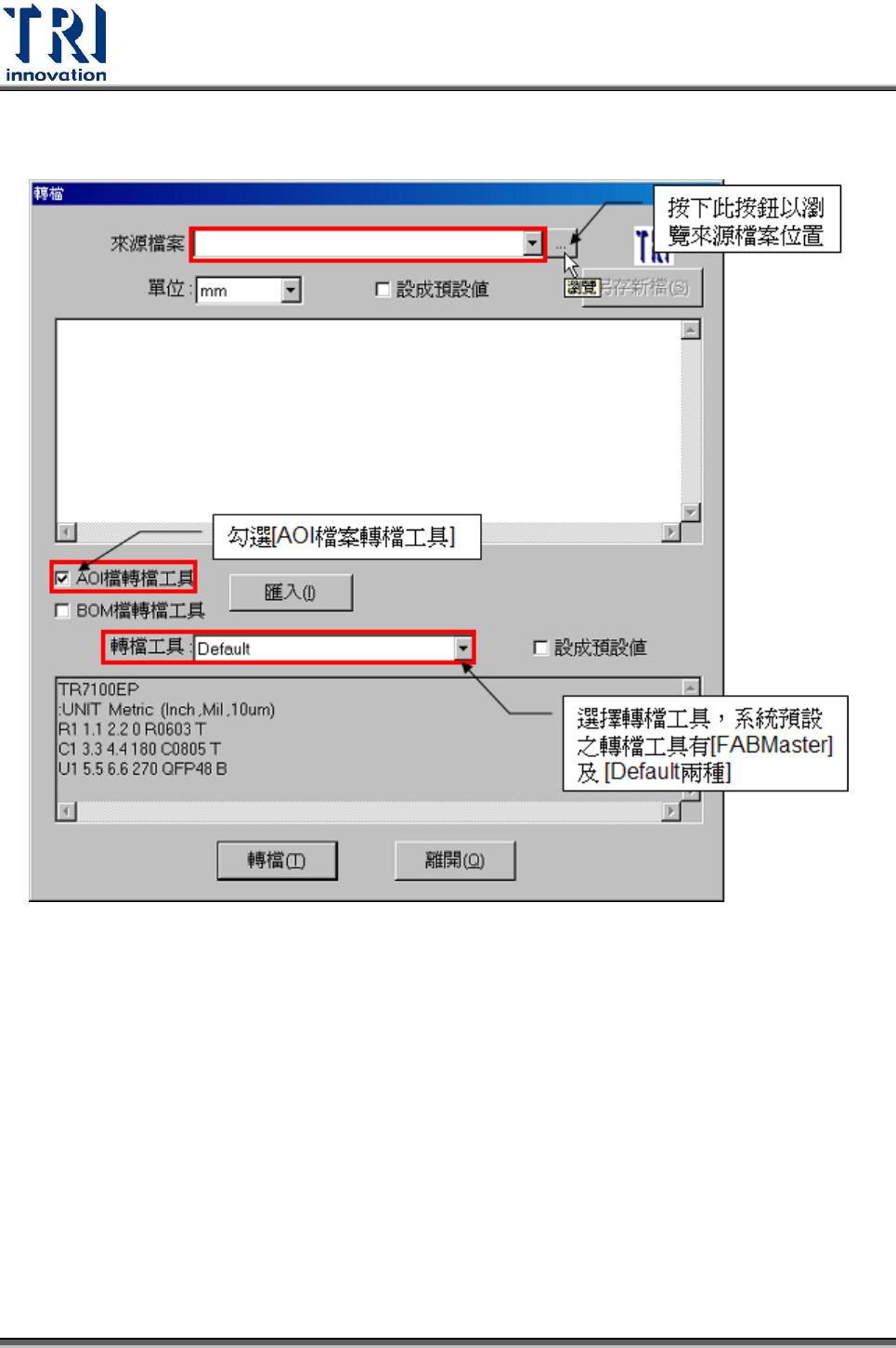

2. 轉檔工具對話框
