188 TR7700 SII User Guide–Software

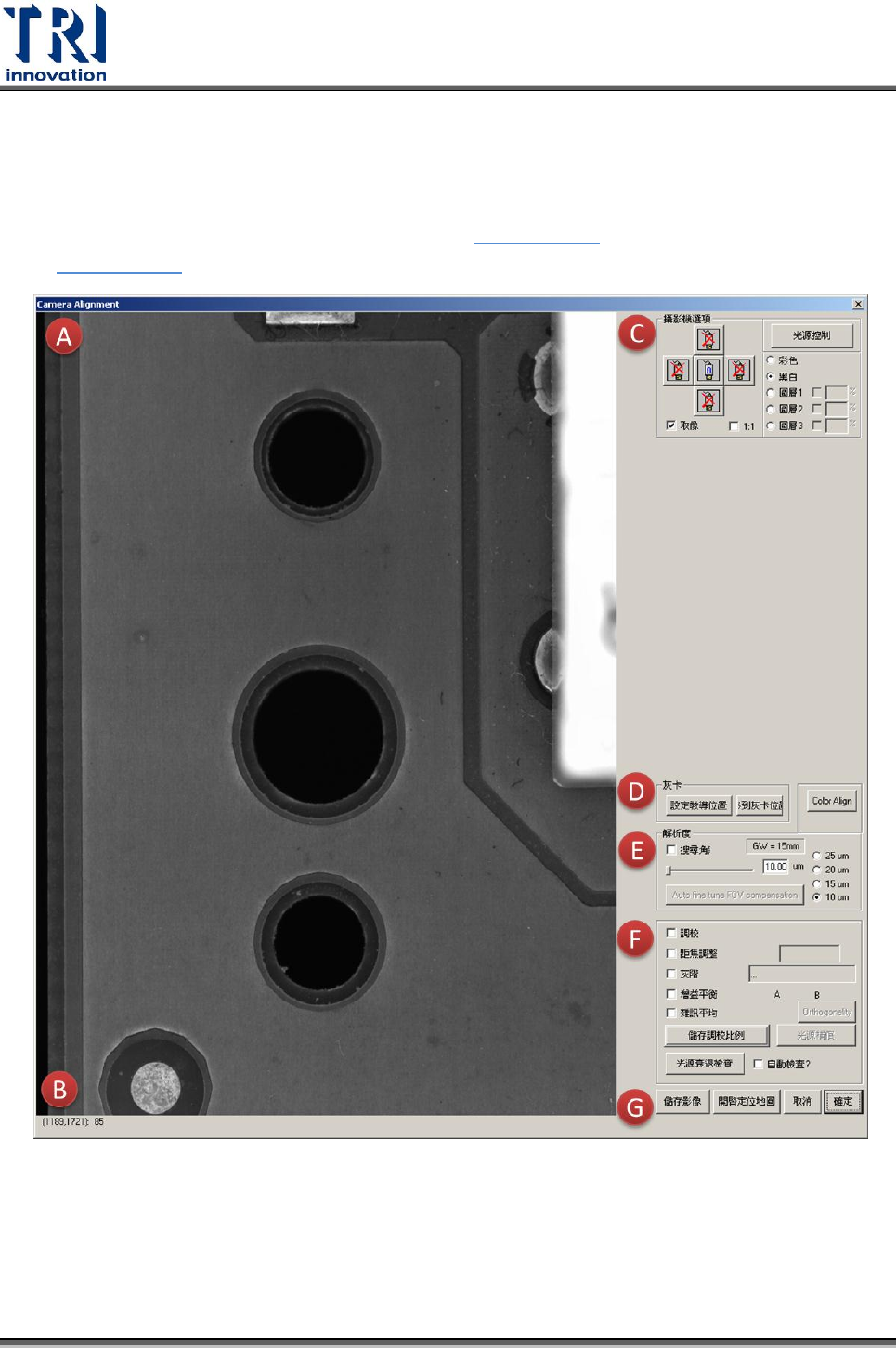

A. 即時影像區：顯示目前攝影機所取得的影像，需勾選[攝影機選項]的[取像]。
B. 滑鼠資訊區：顯示滑鼠目前所在座標(以左上角為原點，單位為畫素)以及所在位置
的灰階值。
C. 攝影機設定區 ：
光源控制：按下此按鈕可呼叫出[光源控制編輯]視窗，可在此視窗調整光源亮度。
詳細請參閱 4.8 光源設定。
彩色/黑白：選擇要取得的是黑白或是彩色影像。
圖層 1/圖層 2/圖層 3：調整 RGB 權重來顯示影像。
攝影機圖示：選擇使用哪一支攝影機取像。在 7700SII 上僅有 Top Camera，因此不
能做調整。
取像：打勾表示開始取像。
1：1：顯示以運算影像相同的 1:1 影像。目前 FOV 影像乃取像後 zoom in 成兩倍
後進行運算，但顯示在 Camera Alignment 時考量空間需求，又再次 zoom out 以符
合顯示區域的尺寸限制。本功能提供使用者切換縮小後的 View(本功能關閉時)，或
是與運算是相同比例的 1:1 View(本功能開啟時)。
D. 灰卡調校區：調整攝影機的光學特性。一般使用者不須做灰卡的調校，僅需確認灰
階值。(請參閱 TR7700 SII 保養手冊獲得更多相關資訊)
E. 解析度調整區：設定攝影機的解析度。一般使用者不須做任何調整。
F. 調校區：

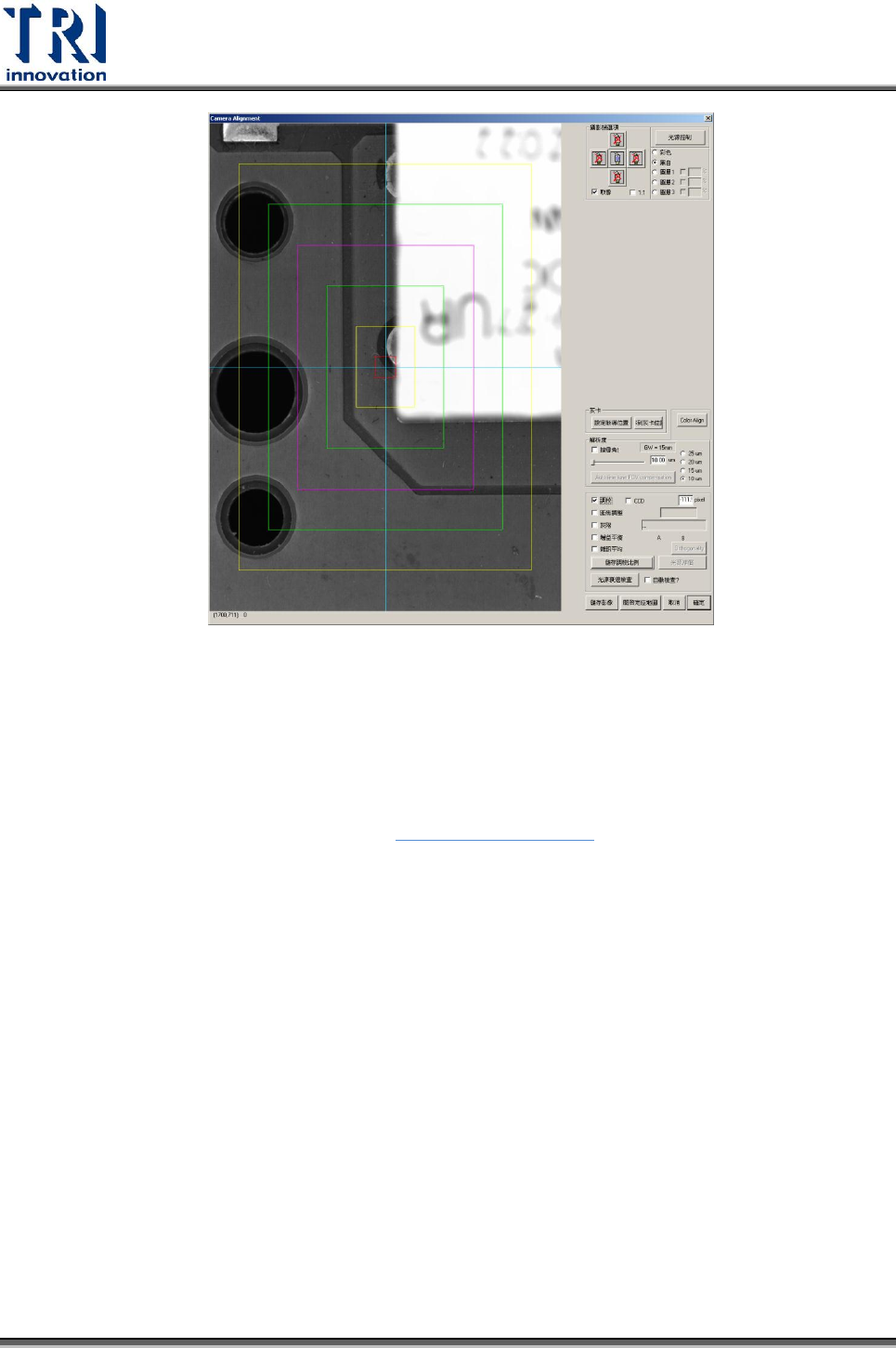

調校(Alignment)：勾選後影像區域中央會出現多個方型線條，如下圖所示。
Test Research Inc.
TR7500 Series User Guide–Software 189
本區域其他功能為光學調整時使用，一般使用者請勿使用。
G. 其他：
儲存影像：按下此按鈕系統會將目前所取得的影像儲存在與程式相同的資料夾中。
若沒有開啟程式則本圖會儲存在[C:\AOI]資料夾中。
開啟定位地圖：詳細功能請請參閱 3.3.14 開啟定位地圖。
取消：不儲存變更並關閉視窗。
確定：儲存變更並關閉視窗。
3.7.2 擷取電路板全圖
擷取目前檢測電路板的大圖，並存在與 PRE 檔相同資料夾中，檔名為「Map.bmp」及
「Map2X2.bmp」。若大圖已存在，新擷取的圖將取代原本的大圖。
3.7.3 擷取 FOV 取像
選擇此選項可擷取目前檢測的這個電路板的 FOV 影像，並存在與 PRE 檔相同資料夾
中，資料夾名稱為「FovImage」。若影像已存在，新擷取的影像將取代原本的影像。
