Test Research Inc.
190 TR7700 SII User Guide–Software
3.7.4 連續對不同 PANEL 的 FOV 取像
可擷取多片電路板影像並儲存，須配合離線調整模式(Offline Tune Mode)使用。目前
此功能還不能使用。
3.7.5 進行空板取像
可擷取空板的影像。使用方法如下：
1. 選擇 [工具]>[進行空板取像]。
2. 擷取完成後, 會在 pre 檔所在的目錄產生一個[BareBoardFOVImage]的資料夾，剛
剛所擷取的影像會存於此資料夾內。
3. 當使用者進行增加待料影像、改變權重、改變門檻值、改變明暗比、改變測試方
法、增加遮罩、刪除檢測法、解除教導、更改比對條件、變更相似度、設定邏
輯、解除檢測、設定連結、取消連結或增強影像任何一個動作後，按下[Confirm

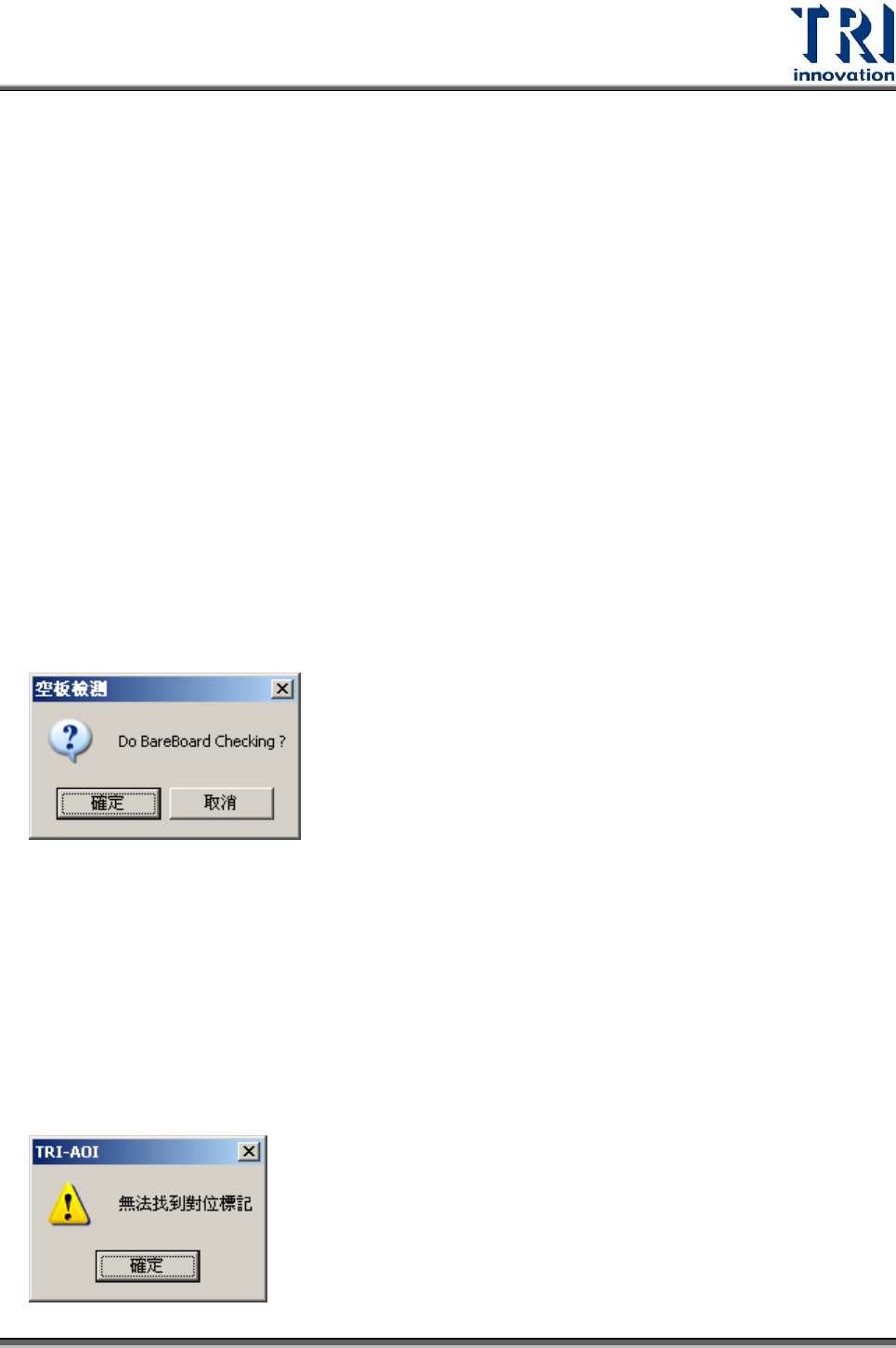

PASS]或 [Confirm Fail]， 會出現以下視窗詢問是否要進行空板檢測。
備註：如果要取消[空板檢測]的功能，只要將主程式下的資料夾[BareBoardFOVImage]
刪除， 就可以停用此功能。
3.7.6 對位標記調校
選擇此選項後，攝影機會移動到所開啟程式指定的對位標記點位置去取像，檢查是否
可以取得所指定的對位標記點。若找不到標記點，會出現以下訊息，此時需進行對位
標記設定。
Test Research Inc.
TR7500 Series User Guide–Software 191
3.7.7 對位標記設定
重新設定第一對位標記點的位置與其搜尋範圍和第二對位標記的搜尋範圍。若兩個對
位標記點的相對位置已經改變，則需至[程式]>[ATPG]>[學習對位標記]中去修改設定。

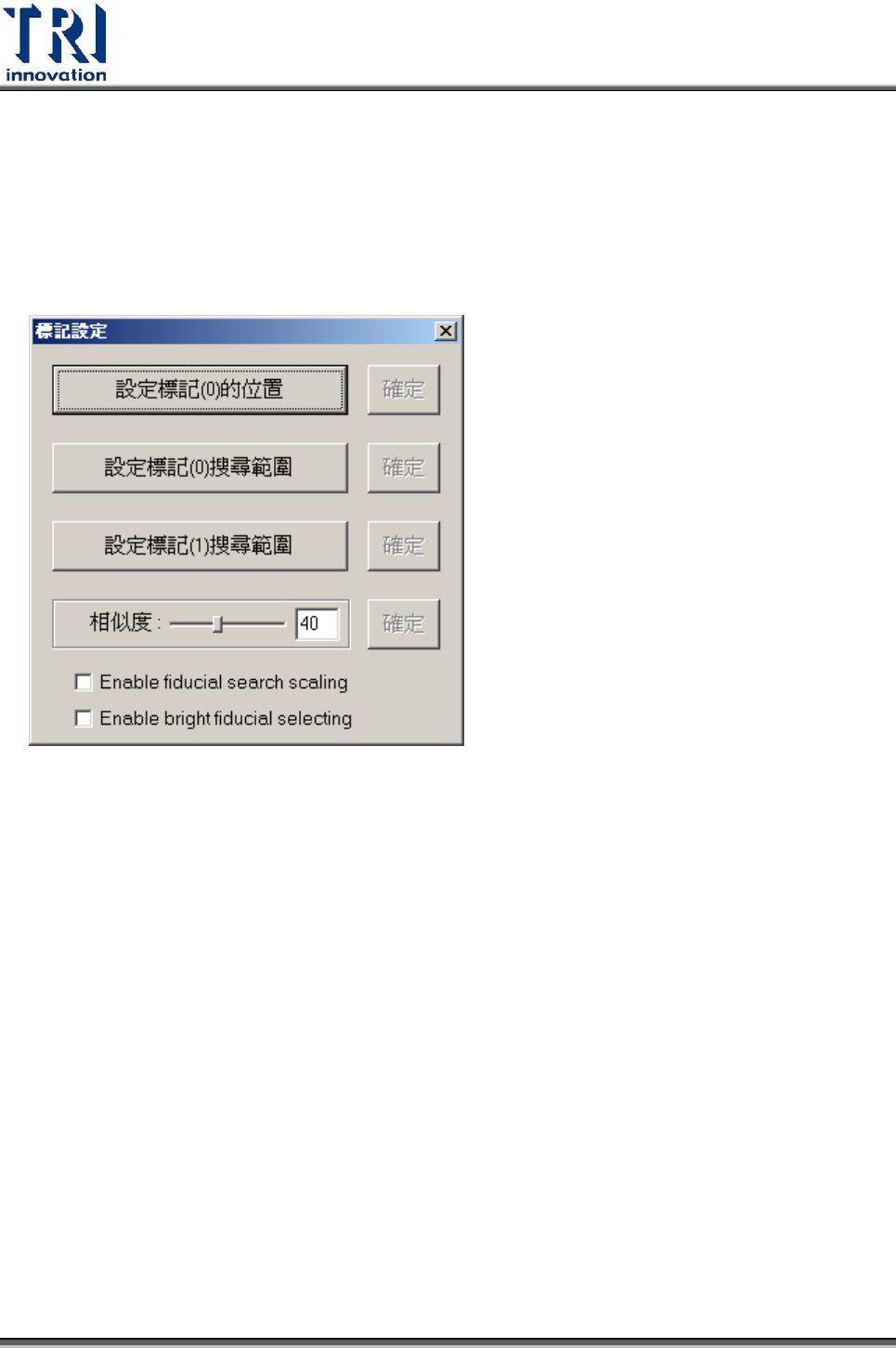

當選擇後，會出現如下圖的視窗，使用功能將敘述如下：
1. 若要重新設定第一標記點的位置：
1) 按下[設定標記(0)的位置]按鈕。
2) 將攝影機移動至標記 0 的上方後，按下[確定]鈕如下圖所示。
Test Research Inc.
192 TR7700 SII User Guide–Software
3) 接著按下[設定標記(0)的位置]按鈕右邊的[確定]按鈕。
4) 當按下[確定]按鈕後，會出現以下視窗。選擇[是]，會變更第一對位標記的位
置；選擇[否]，將不會變更。
2. 若要重新設定第一標記點的搜尋範圍：
1) 按下[設定標記(0) 搜尋範圍]按鈕。
2) 調整影像畫面中的綠色方塊，使之合乎想要的搜尋範圍，然後按下[確定]按
鈕。
