Test Research Inc.
192 TR7700 SII User Guide–Software

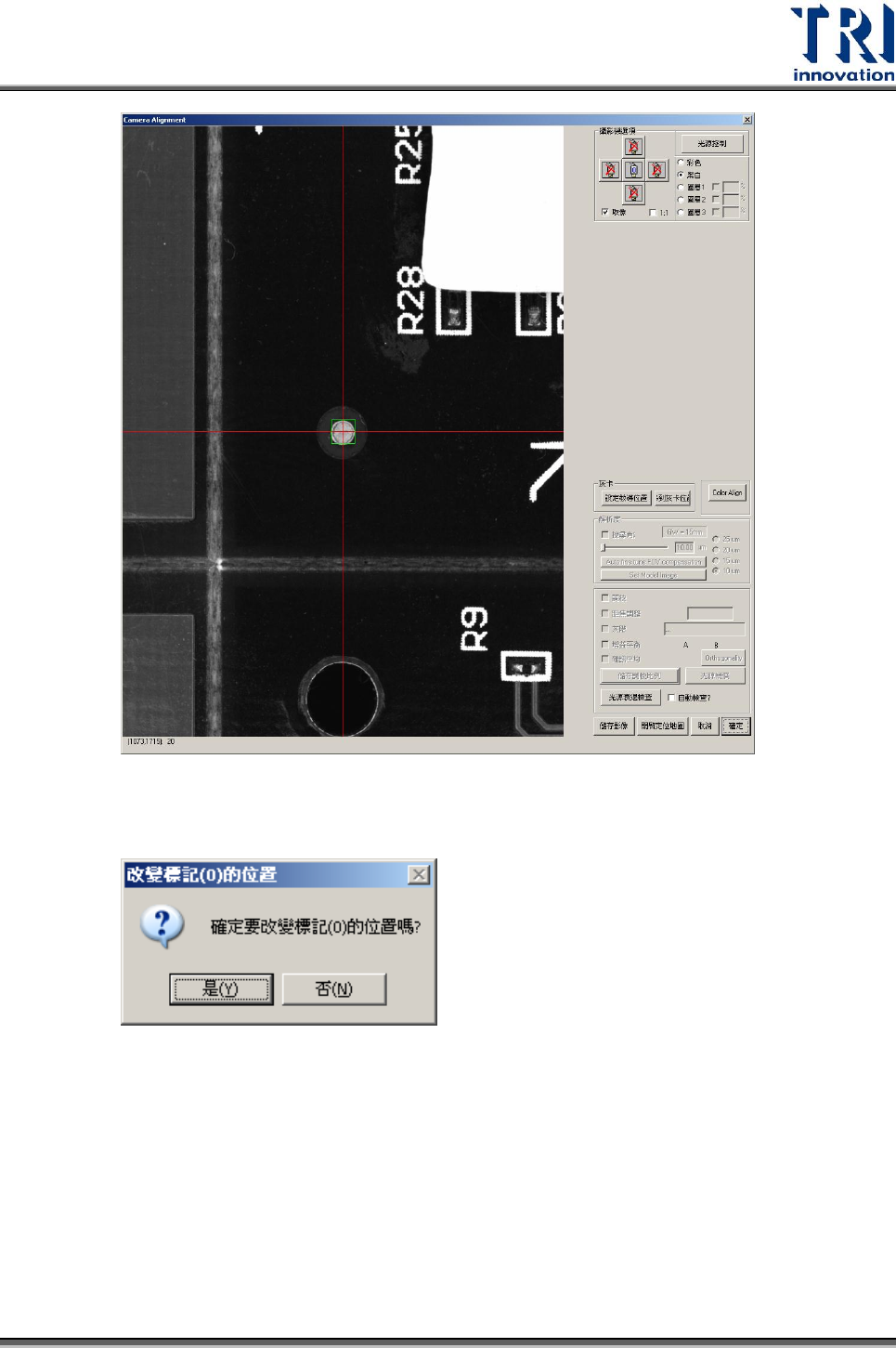

3) 接著按下[設定標記(0)的位置]按鈕右邊的[確定]按鈕。
4) 當按下[確定]按鈕後，會出現以下視窗。選擇[是]，會變更第一對位標記的位
置；選擇[否]，將不會變更。
2. 若要重新設定第一標記點的搜尋範圍：
1) 按下[設定標記(0) 搜尋範圍]按鈕。
2) 調整影像畫面中的綠色方塊，使之合乎想要的搜尋範圍，然後按下[確定]按
鈕。
Test Research Inc.
TR7500 Series User Guide–Software 193

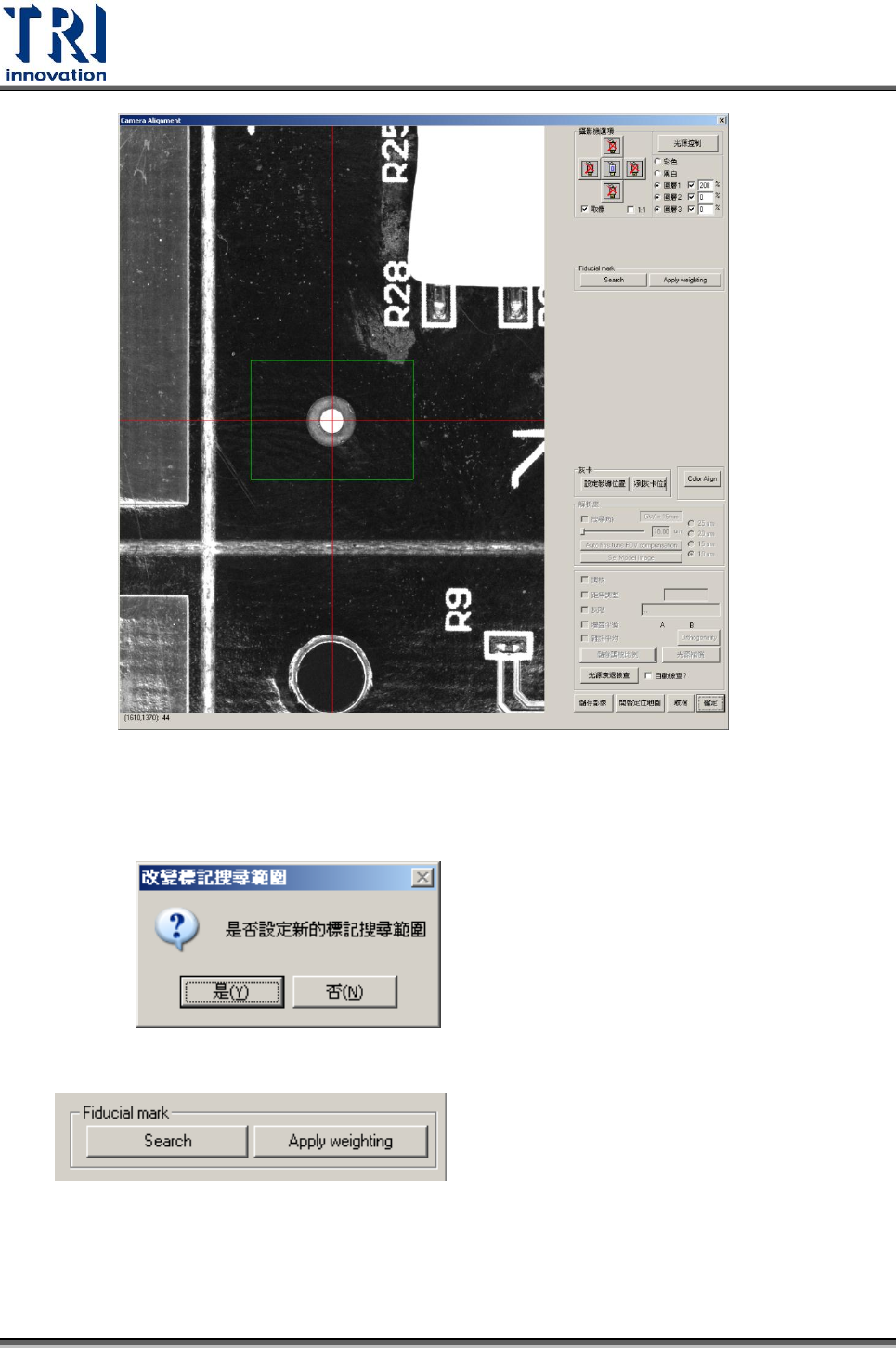

3) 接著按下[設定標記(0) 搜尋範圍]按鈕右邊的[確定]按鈕。
4) 當按下[確定]按鈕後，會出現以下視窗。選擇[是]，會變更第一對位標記的搜尋
範圍；選擇[否]，將不會變更。
備註：在調整影像畫面的介面中，右方有如下圖的設定區域；
[Search]：顯示對這個影像檢測的分數。例如：顯示[91/61]，就表示檢測結果為
91 分，而門檻分數設定為 61。
[Apply Weighting]：將目前設定的權重套用到這個定位標記的檢測上。
Test Research Inc.
194 TR7700 SII User Guide–Software
3. 若要重新設定第二標記點的搜尋範圍：
1) 按下[設定標記(1) 搜尋範圍]按鈕。
2) 接續的步驟如同重新設定第一標記點的搜尋範圍的步驟(2)~(4)。
相似度：設定定位標記的敏感度。若設定為 40 分，表示在搜尋範圍內找到與標準
影像進行影像比對後，分數超過 40 分的物件即認為其為對位標記。
Enable fiducial search scaling：
Enable bright fidicial selection：
3.7.8 重置 X Y TABLE
選擇此選項後，攝影機將移動至機台 X-Y table 的原點位置(右上角)。
3.7.9 取出電路板
選擇此選項後，可將電路板送至出板口。
3.7.10 電路板定位測試

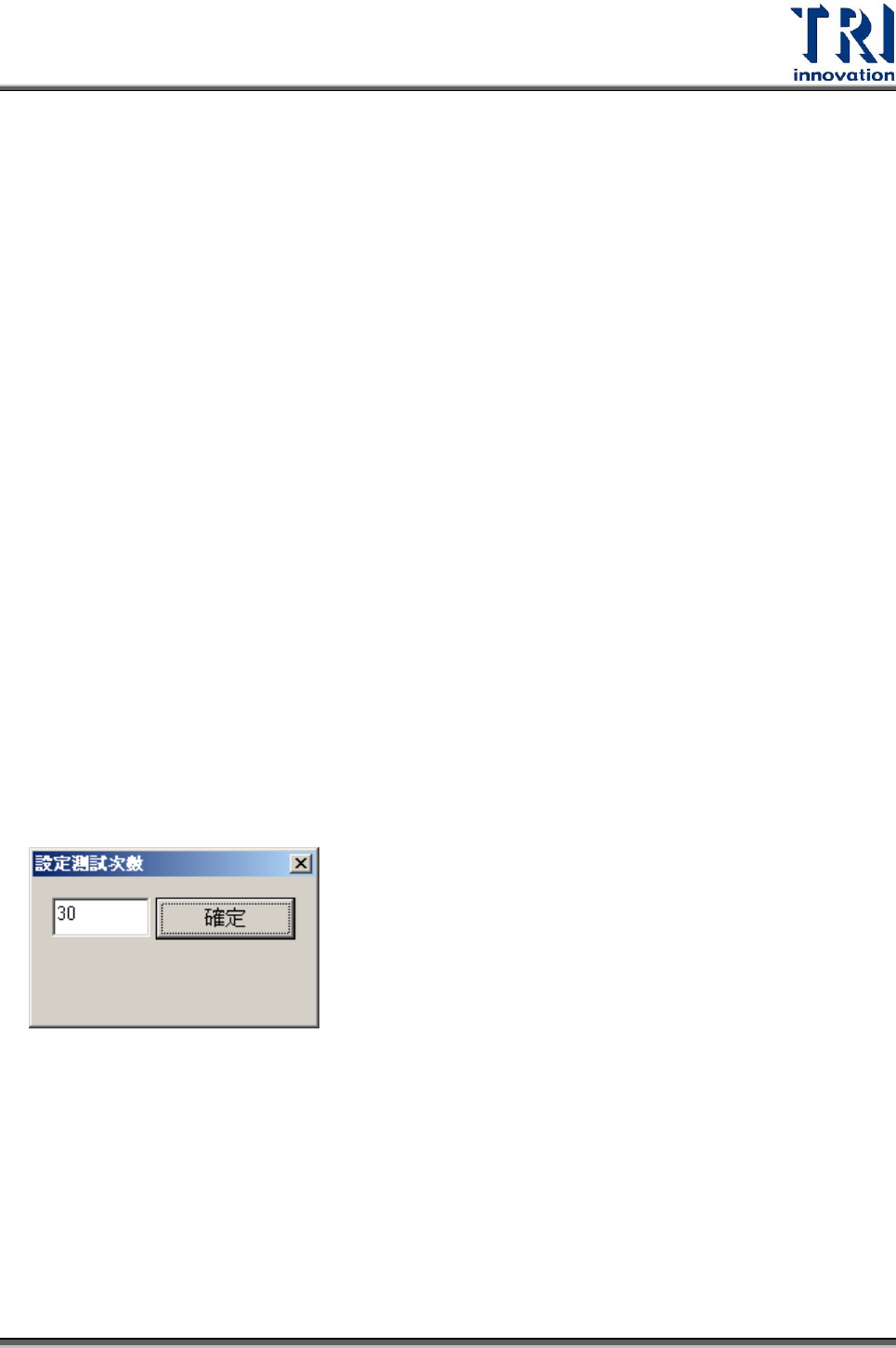

選擇此選項後，可以設定電路板不出板檢測次數。再選擇一次該選項可以取消。
3.7.11 線上元件分析
使用此功能可以自動收集元件檢測的資訊，並可以直接在 AOI 機器上查看結果。
3.7.11.1 啟動 Cpk 資料收集(Enable Cpk Data Collection)
選擇[工具]>[啟動 Cpk 資料收集]，會出現以下設定視窗。
