Test Research Inc.
196 TR7700 SII User Guide–Software

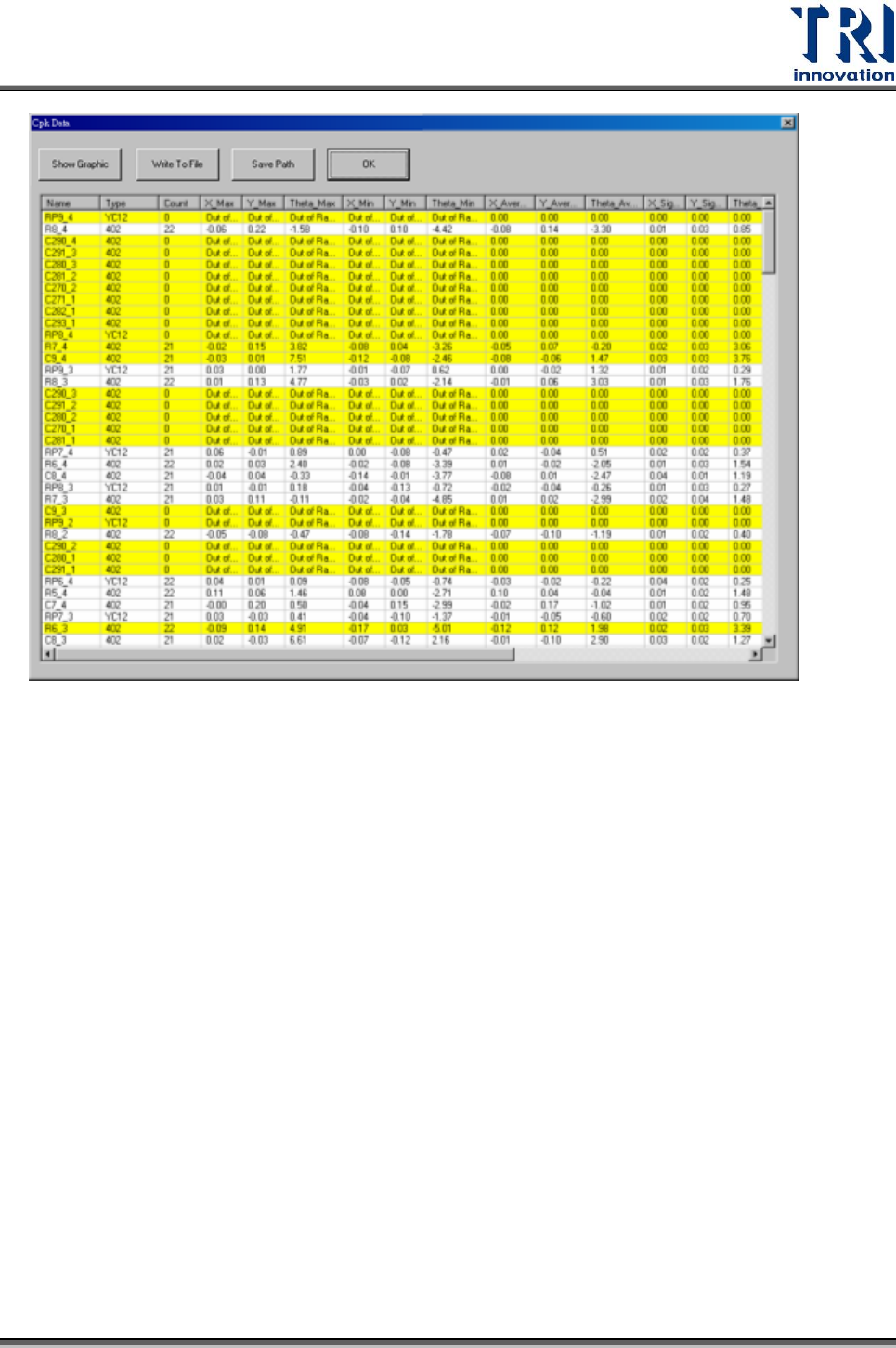

點選各欄位可依數值大小重新排序。
亮黃色代表結果異常(低於 CpkSpec)。
Test Research Inc.
TR7500 Series User Guide–Software 197
各欄位說明如下
名稱
說明
Name
受測元件名稱
Type
受測元件型態
Count
列入計算的檢測次數
X_Max
X 偏移最大值（單位：mm）
Y_Max
Y 偏移最大值（單位：mm）
Theta_Max
Theta 偏轉角度最大值（單位：mm）
X_Min
X 偏移最小值（單位：mm）
Y_Min
Y 偏移最小值（單位：mm）
Theta_Min
Theta 偏轉角度最小值（單位：mm）
X_Average
X 偏移平均值
Y_Average
Y 偏移平均值
Theta_Average
Theta 偏轉角度平均值
X_Sigma
X 偏移的標準差
Y_Sigma
Y 偏移的標準差
Theta_Sigma
Theta 偏轉角度的標準差
X_CpkSpec
判斷 X_Cpk 合格與否的臨界值
X_Cpk
X 偏移的 Cpk 值
Y_CpkSpec
判斷 Y_Cpk 合格與否的臨界值
Y_Cpk
Y 偏移的 Cpk 值
Theta_CpkSpec
判斷 Theta_Cpk 合格與否的臨界值
Theta_Cpk
Theta 偏轉角度的 Cpk 值
Missing
缺件數目
X_Position
CAD 上的 X 座標＋X 偏移平均值後所得的 X 座標
Y_Position
CAD 上的 Y 座標＋Y 偏移平均值後所得的 Y 座標
Status
若有 Missing 或 Cpk＜CpkSpec 則為 NG，並以亮黃色表示
若正常顯示為 OK
Test Research Inc.
198 TR7700 SII User Guide–Software
Show Graphic：針對所點選的元件繪製時間序列圖。
可分別切換顯示各元件 X、Y、Theta 個別偏移量的曲線圖
橫軸代表檢測次數，縱軸代表偏移量（X、Y 單位為 mm，Theta 單位為度）
圖中紅色直線代表平均值
Write To File：將原始資料以文字檔輸出，共有三種格式可以輸出系統會分次詢
問，使用者可針對需要的原始檔輸出即可。
Save Path：在此可設定文字檔輸出的路徑。
OK：關閉此視窗。
3.7.11.3 計算公式
檢測次數
總偏移量
平均值 )(Average
)1(
)(
)(
2
檢測次數
平均值偏移值
標準差Sigma
Sigma
LSLAverage
Sigma
AverageUSL
MinCpk
3
)(
,
3
)(
