Test Research Inc.
TR7500 Series User Guide–Software 221

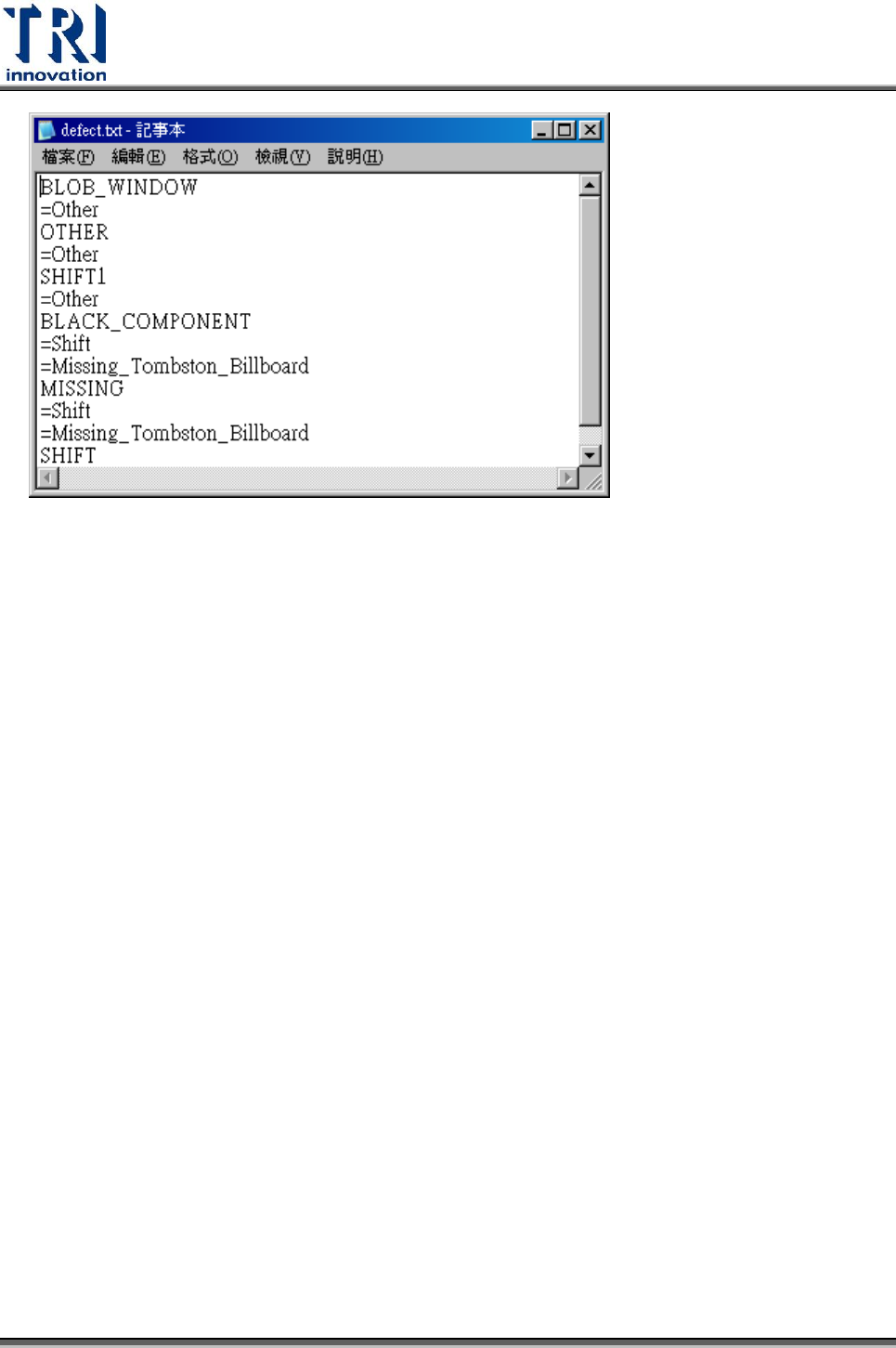

第一層總表：可以觀看各個元件類型的所有資訊。以下說明各區域表示的內容。
1. 總測試涵蓋率百分比(有檢測的檢測框數/應有檢測框總數)。
2. 列出本程式所用有缺點類型。
3. 各缺點類型的測試率(該缺點類型有檢測的檢測框數/所有該缺點類型應有檢測
框數)。若不為 100%者以紅色顯示。
4. 列出所有元件類型。在該元件類型名稱上雙擊滑鼠左鍵，會出現第二層明細
表列出該類型元件的詳細資料。
5. 各元件類型的元件數目。
6. 各元件類型所檢測的缺點類型測試率及明細。括號內容為(該元件類型中此缺
點類型有檢測的檢測框數/該元件類型中應有該缺點類型檢測框數)，測試率為
100%者表示所有該類型檢測框皆有檢測，以綠色顯示，測試率不為 100%者
以紅色顯示，並在表中列出測試率不到 100%的元件名稱及明細(該元件有檢
測的該錯誤類型檢測框數/該元件該錯誤類型應有檢測框總數)。
Test Research Inc.
222 TR7700 SII User Guide–Software
第二層元件明細表：可以觀看指定類型元件的資訊。以下說明各區域表示的內容。
1. 其中[Total Pins+Body]代表該元件的 Pin 與 Body 的總數(依 Library 中資訊而
定)。
2. [Testable]表示[Total Pins+Body]中共有多少個檢測框。
3. [Tested]指示[Testable]欄位中有多少個不是 UnTest 與不是 UnTrain 的檢測
框。
4. 其它欄位的表示方法與第一層相同。
3.7.27 YMS 系統設定
與 YMS 系統連接。
Test Research Inc.
TR7500 Series User Guide–Software 223
3.7.28 列印輸出選項
勾選表示與小型印表機連接，可以自動列印出電路板錯誤資訊。
3.7.29 首件檢查
可以進行 CAD 檢查以及極性檢查。
檢查 CAD：使用者可以快速找到沒測的元件，以及 CAD 中有遺漏的元件。
使用步驟如下：
Step1. 選擇[工具]>[首件檢查]>[檢查 CAD]。
Step2. 設定是否顯示顏色、形狀、標示的大小。
全測：所有檢測框都有測的元件
非全測：有一個或一個以上的檢測框沒測的元件
全不測：所有的檢測框都沒測的元件
沒有框：沒有檢測框的元件
Step3. 系統會以圖示畫面顯示結果，如下圖所示。
