Test Research Inc.
232 TR7700 SII User Guide–Software

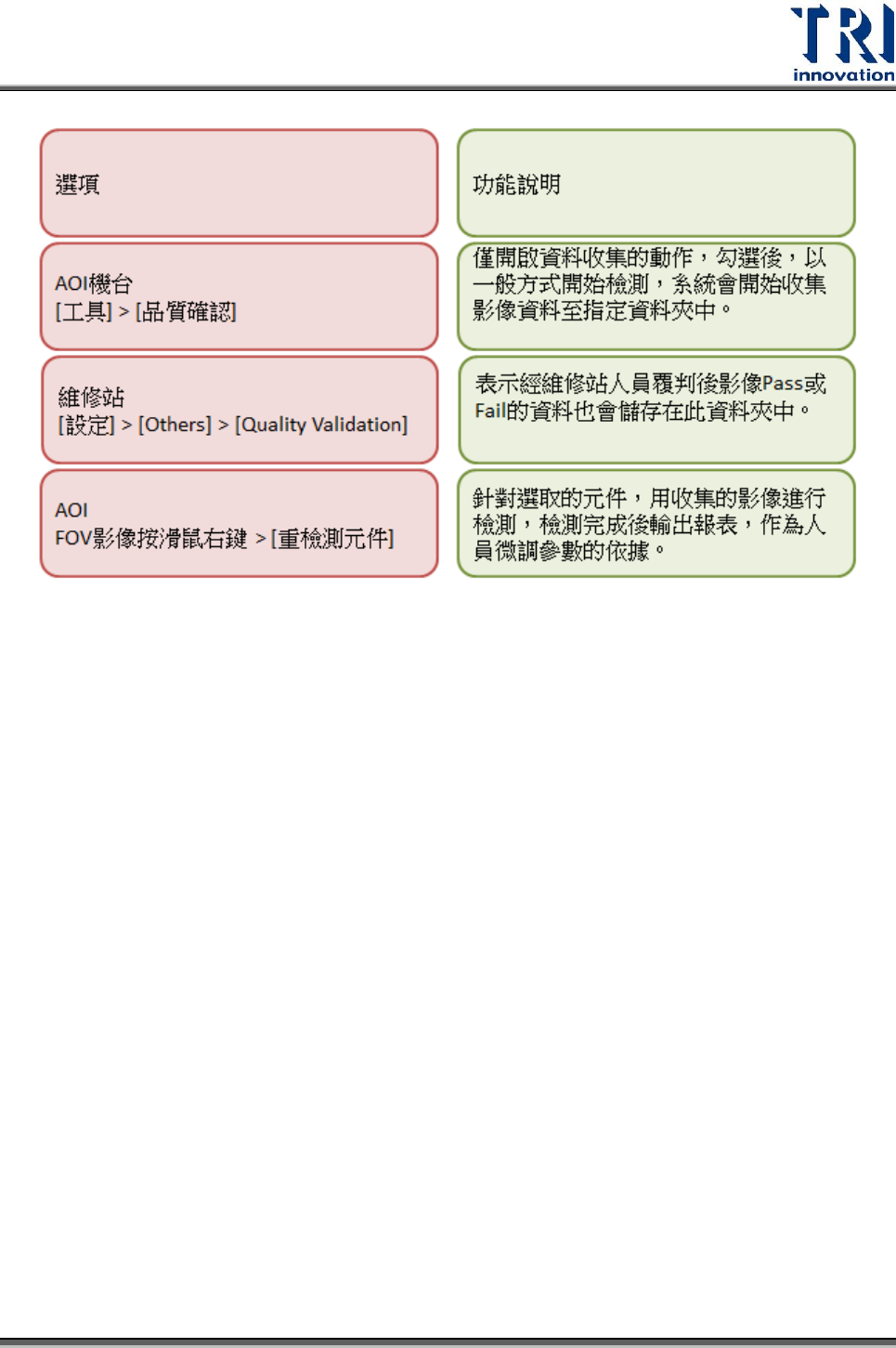

Step1. 設定 AOI 機台部份參數：
選擇[參數]>[使用者模式]>[連結維修站]。
勾選[工具]>[品質確認]>[啟動]。
選擇[工具]>[品質確認]>[設定]，並指定不良影像資料夾路徑。
Step2. 設定維修站電腦部份參數：

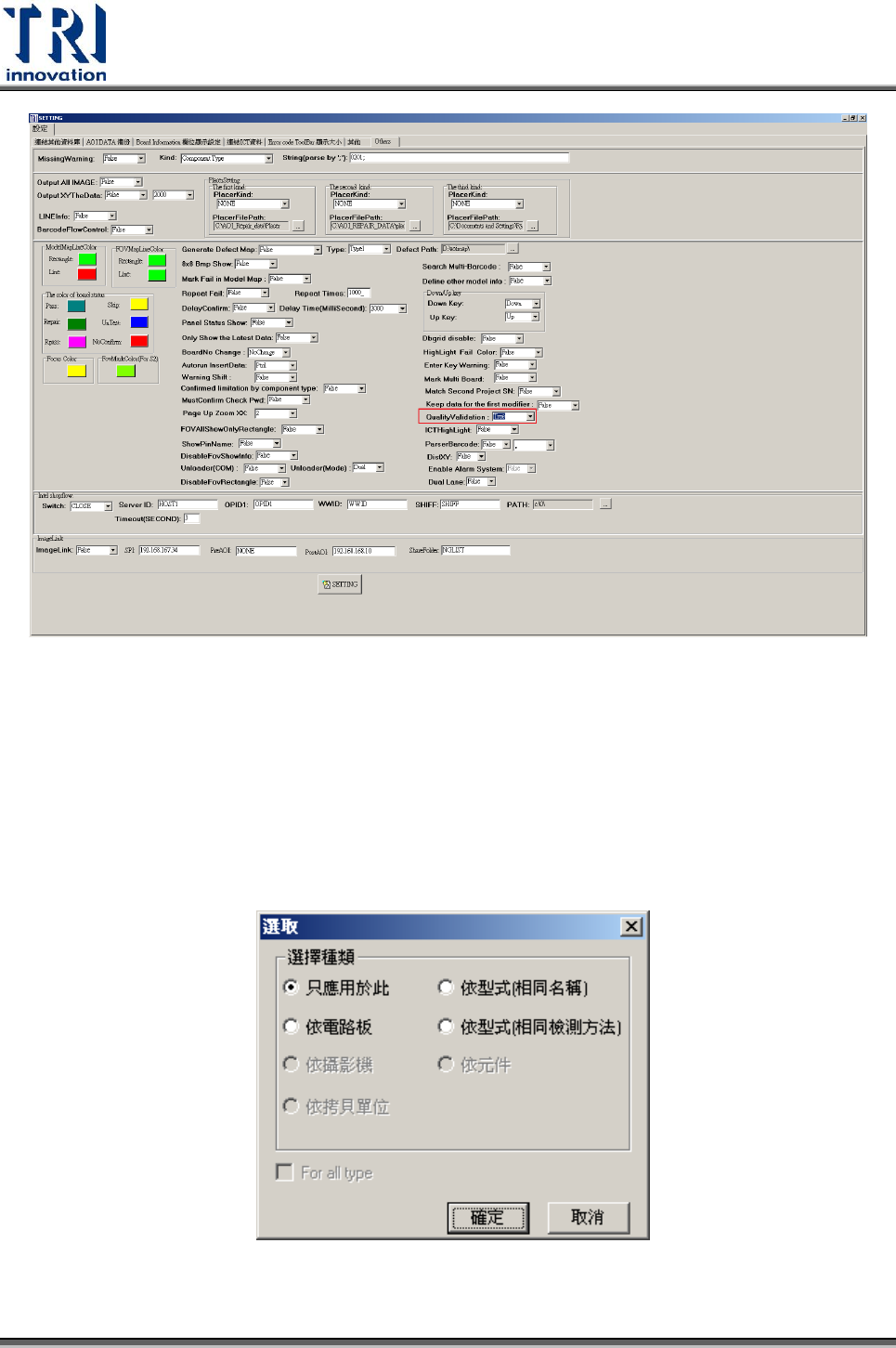

設定維修站主程式中的[設定]>[Others]>[Quality Validation]為[True]，如下圖所
示。
Test Research Inc.
TR7500 Series User Guide–Software 233
Step3. 選取元件，並啟動功能。使用者可以在[Train]模式下，直接
選取 FOV 上的元件，或是在[工具]>[檢測框操作]視窗下啟動
此功能。(其差異在於篩選元件的數量不同。)
直接在影像上選取元件
1. 將要重新檢測的元件在影像上選取後(可單選或是多選元件)，點擊滑鼠
右鍵，選取[重檢測元件]>[執行]。
2. 點擊後會出現如下圖的對話框，使用者可以根據所需的條件做選取。
Test Research Inc.
234 TR7700 SII User Guide–Software
[檢測框操作]視窗下：
1. 選擇[工具]> [檢測框操作]。
2. 出現如下圖的對話框，使用者可以選取要執行該功能的元件。選取完畢
之後，在[動作]欄位中選取[ReInspect Comp]，然後按下[OK]鈕，則程式
就會執行該功能。
Step4. 設定完成後，表示此功能已被執行。系統立即開始對於選定
的元件，依據之前儲存的影像資料為準進行檢測。程式在運
行過程中會彈出如下的對話框，如果怕選取的元件過多，而
導致需花費大量時間的話，可以按下鍵盤上的[Esc]鈕，則程
式會將已重新檢測的結果進行輸出動作。
