234 TR7700 SII User Guide–Software
[檢測框操作]視窗下：
1. 選擇[工具]> [檢測框操作]。

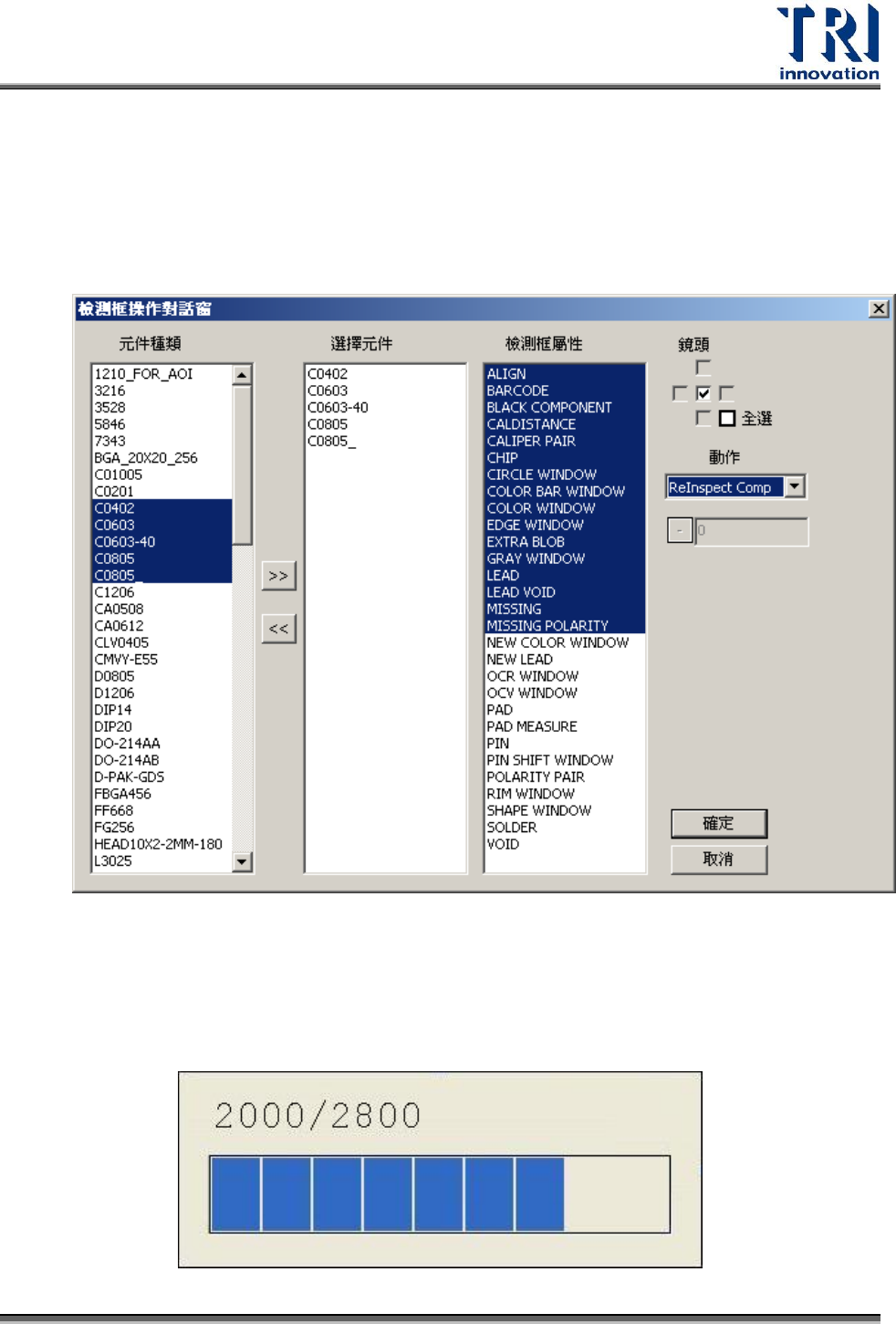

2. 出現如下圖的對話框，使用者可以選取要執行該功能的元件。選取完畢
之後，在[動作]欄位中選取[ReInspect Comp]，然後按下[OK]鈕，則程式
就會執行該功能。
Step4. 設定完成後，表示此功能已被執行。系統立即開始對於選定
的元件，依據之前儲存的影像資料為準進行檢測。程式在運
行過程中會彈出如下的對話框，如果怕選取的元件過多，而
導致需花費大量時間的話，可以按下鍵盤上的[Esc]鈕，則程
式會將已重新檢測的結果進行輸出動作。
Test Research Inc.
TR7500 Series User Guide–Software 235
Step5. 測試完成後，系統及輸出以下報表。
當待測板已在維修站經人員確認後，發現該元件為[PASS]，則使用者需調整程式，
再重新檢測該元件。若結果檢測完後該元件仍為[FAIL]，表示對於調整完後的參

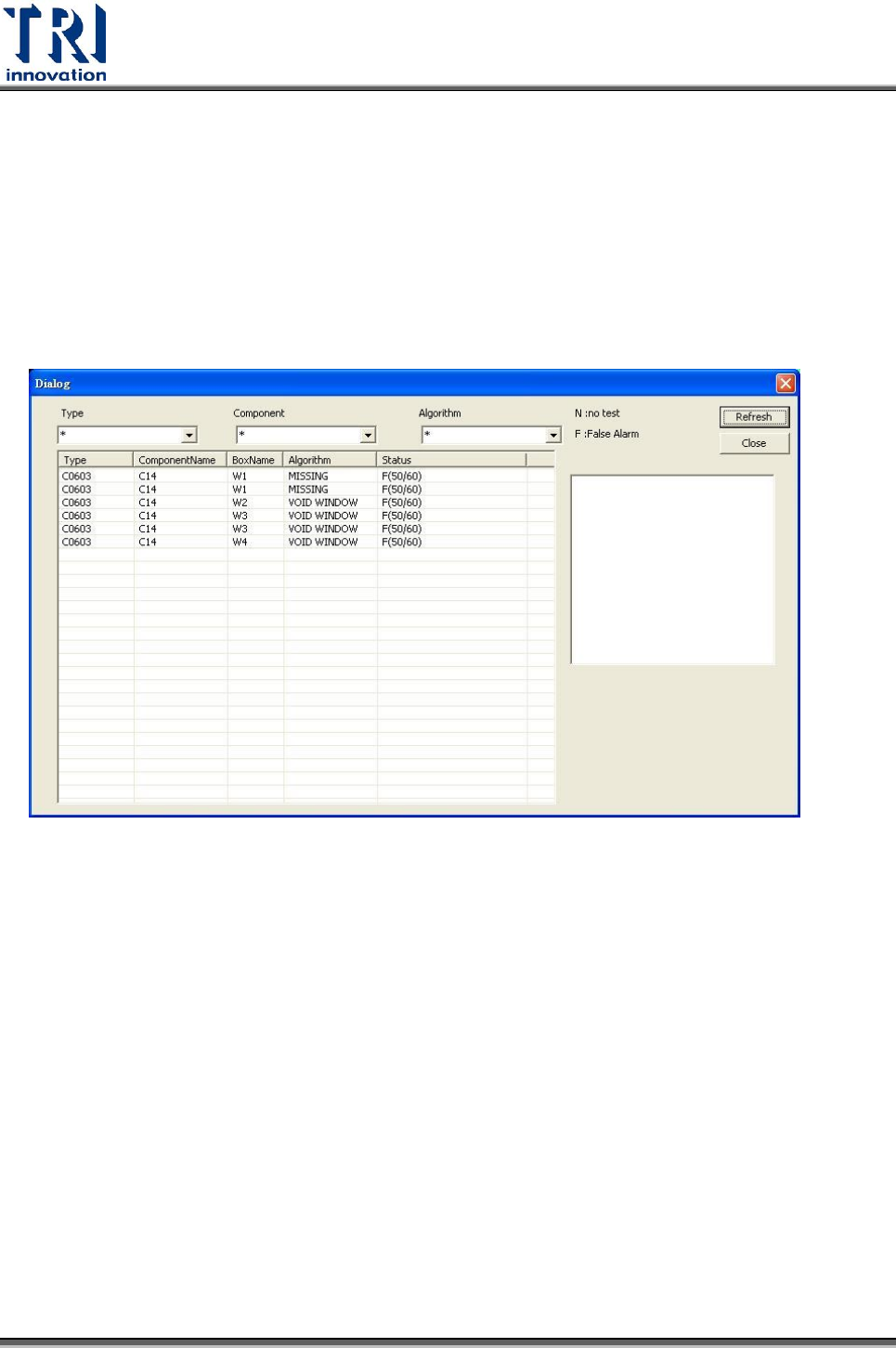

數，仍會造成機台對於該元件的誤判，此時使用者可以再進行參數的調整，結果如
下圖，點選有問題的元件後，可以在右邊看到該不良的影像，並且可以在上面的選
取條件中去篩選所有查看的元件。

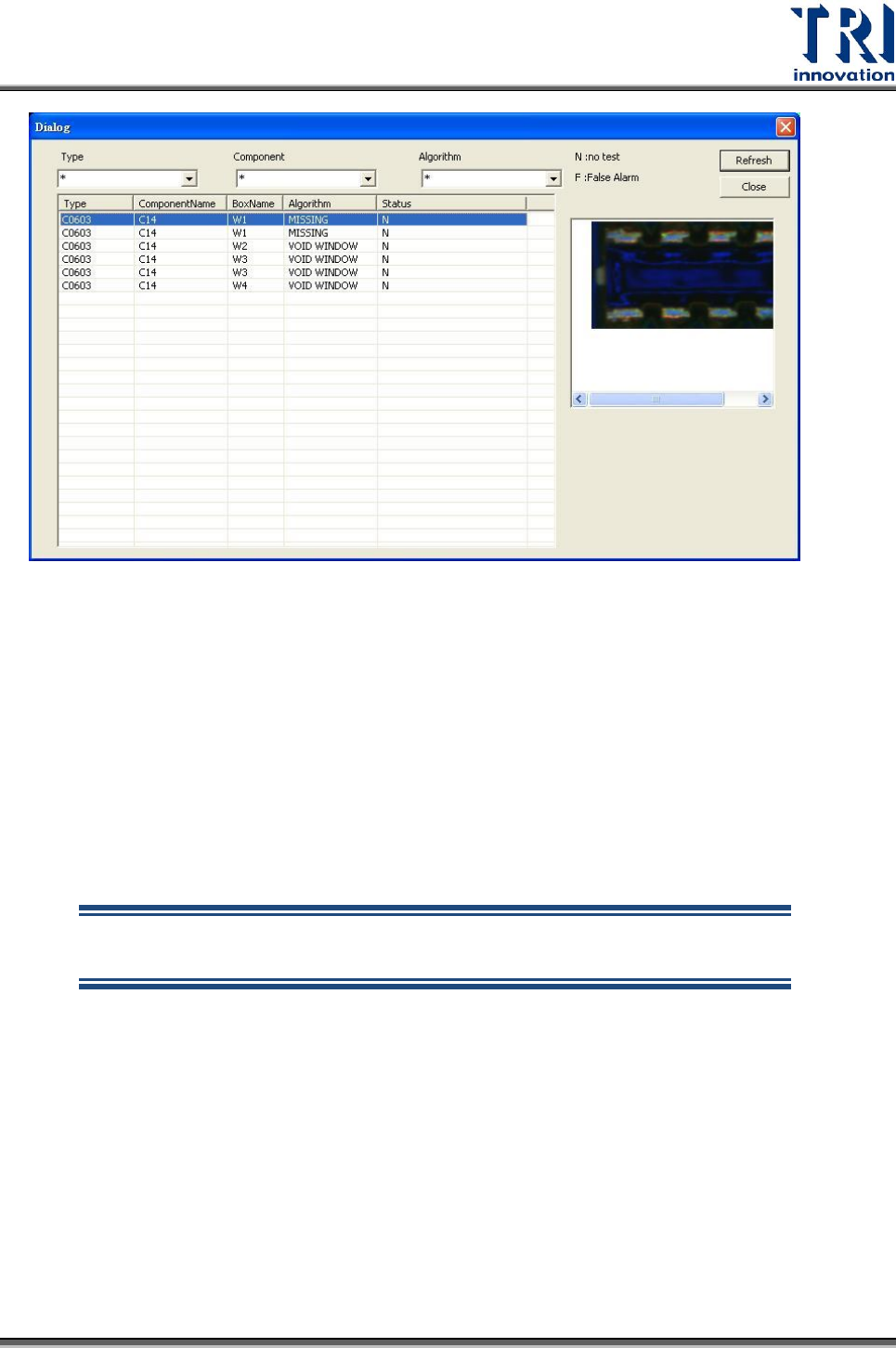

反之，當待測板已在維修站經人員確認後，發現該元件為[FAIL]，使用者也可以去
調整參數後再重新檢測，若果調完參數後，機台再次檢測的結果為[PASS]，表示機
台會漏測該元件，所以需要再調整參數，如下圖所示。
Test Research Inc.
236 TR7700 SII User Guide–Software
3.7.40 聯集 ICT 測試結果作為 AOI 的最終測試結果
TRAOI 版本: Ver 3.6 2009/4/2 以後的版本
將 ICT 的測試結果傳給 AOI，AOI 在測試完成後，如果兩者都是[PASS]，就會把待測
板分流到 PASS 的部份，否則就是不良。ICT 會提供使用者設定[*.dcl]檔案在 AOI 機台
主電腦中擺放的位置 (預設值為[C:\\AOI\\ICT])。
PASS[barcode].dcl 檔案表示 ICT 測試為 PASS，FAIL[barcode].dcl 表示 ICT 測試為
FAIL。
前端 ICT 在條碼輸出格式部份，只能將[*.dcl]檔名輸出設定單純設為條
碼號，不帶有其他特殊字串。
此功能在檢測完成後去做確認動作，如果有相關的[*.dcl]檔案，就會將[*.dcl]檔刪除。
