Test Resear ch Inc. TR 7500 Series User Guide – Soft ware 239 使用說明 Step1. 啟動 [Utilities/ Create Barcode File To ICT] Step2. 啟動 [Utilities/ Barcode File Setting] 設定 B ar code 檔 (barcode.barcode) 。
Test Research Inc.
238 TR7700 SII User Guide–Software
檢測完成所顯示的畫面，以及丟給 RS 的條碼內容，均為不會做分割處理。
Test Research Inc.
TR7500 Series User Guide–Software 239
使用說明
Step1. 啟動 [Utilities/ Create Barcode File To ICT]
Step2. 啟動 [Utilities/ Barcode File Setting] 設定 Barcode 檔
(barcode.barcode)。
Test Research Inc.
240 TR7700 SII User Guide–Software

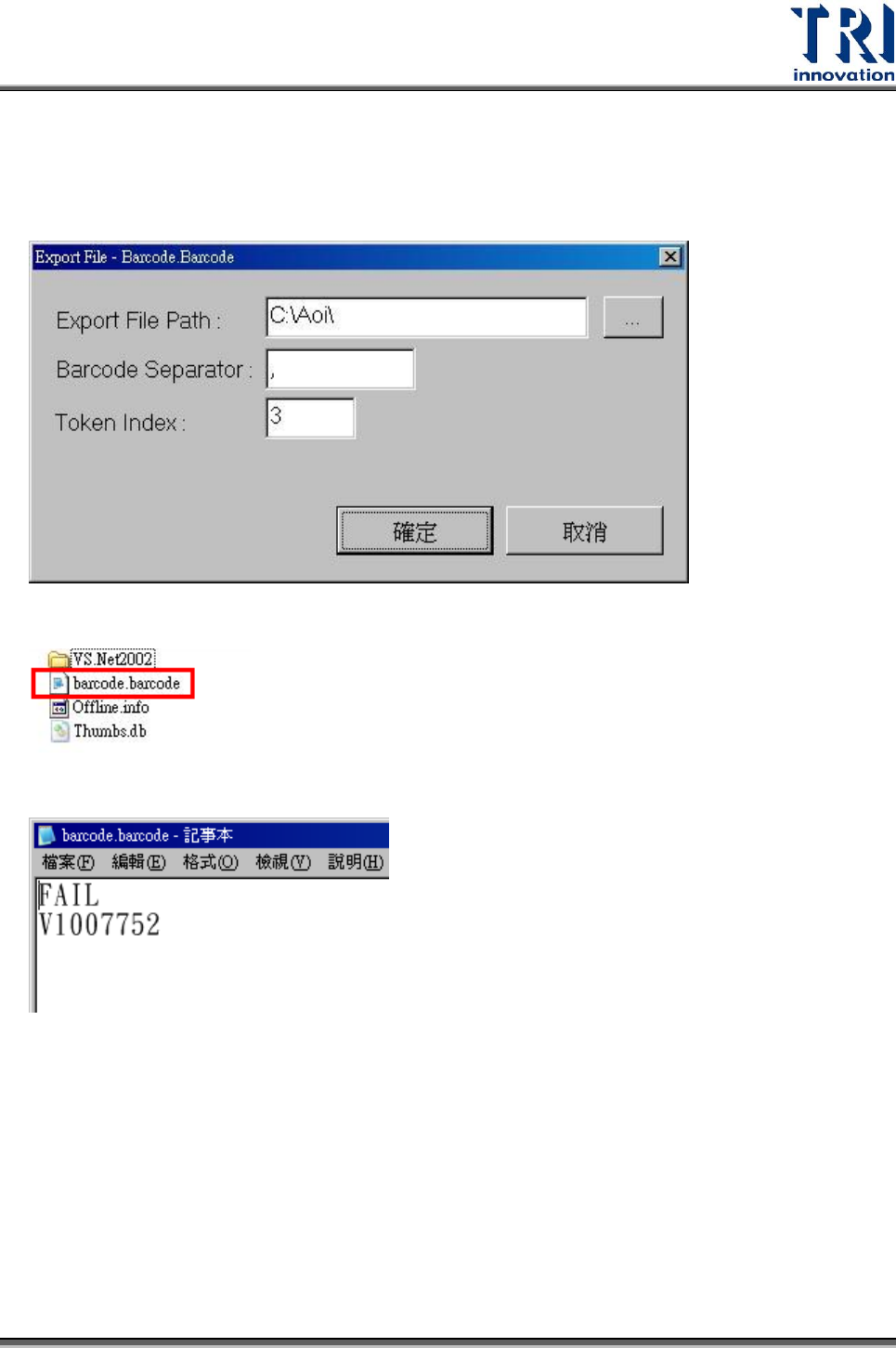

存放位置預設值為[C:\AOI]
條碼的分割字元，預設值為[,](逗號)。
選擇的條碼索引，預設值為 1。
Step3. [barcode.barcode]檔案會在檢測完成後產生。
Step4. 資料內容如下
TRAOI 版本: Ver 3.8 以後的版本
AOI 機台傳送檔案可讓[Spea ICT]可以讀取。
因為 Spea ICT 為 DOS 環境，所以須進行以下設定。
AOI 主程式輸出的檔案名稱需要控制在 8.3 的長度內(檔名 8 碼，附檔名 3 碼)。
檔名命名原則為使用第一個條碼，條碼靠右對齊，不足的補零。(舉例說明，讀入的條
碼=56700001 = 000056700.001
使用者可以選擇檔案的存放路徑
