3.7.44 檢查條碼格式
此功能的目的在於是利用條碼檢查機制來控制機台檢測狀況，意即當條碼格式不符合
設定時，機台將停止檢測。使用此功能時需先將[參數]>[系統]>[當條碼發生錯誤時停
機]。使用方法如下：
(1) 選擇[工具]>[檢查條碼格式]>[啟動]。

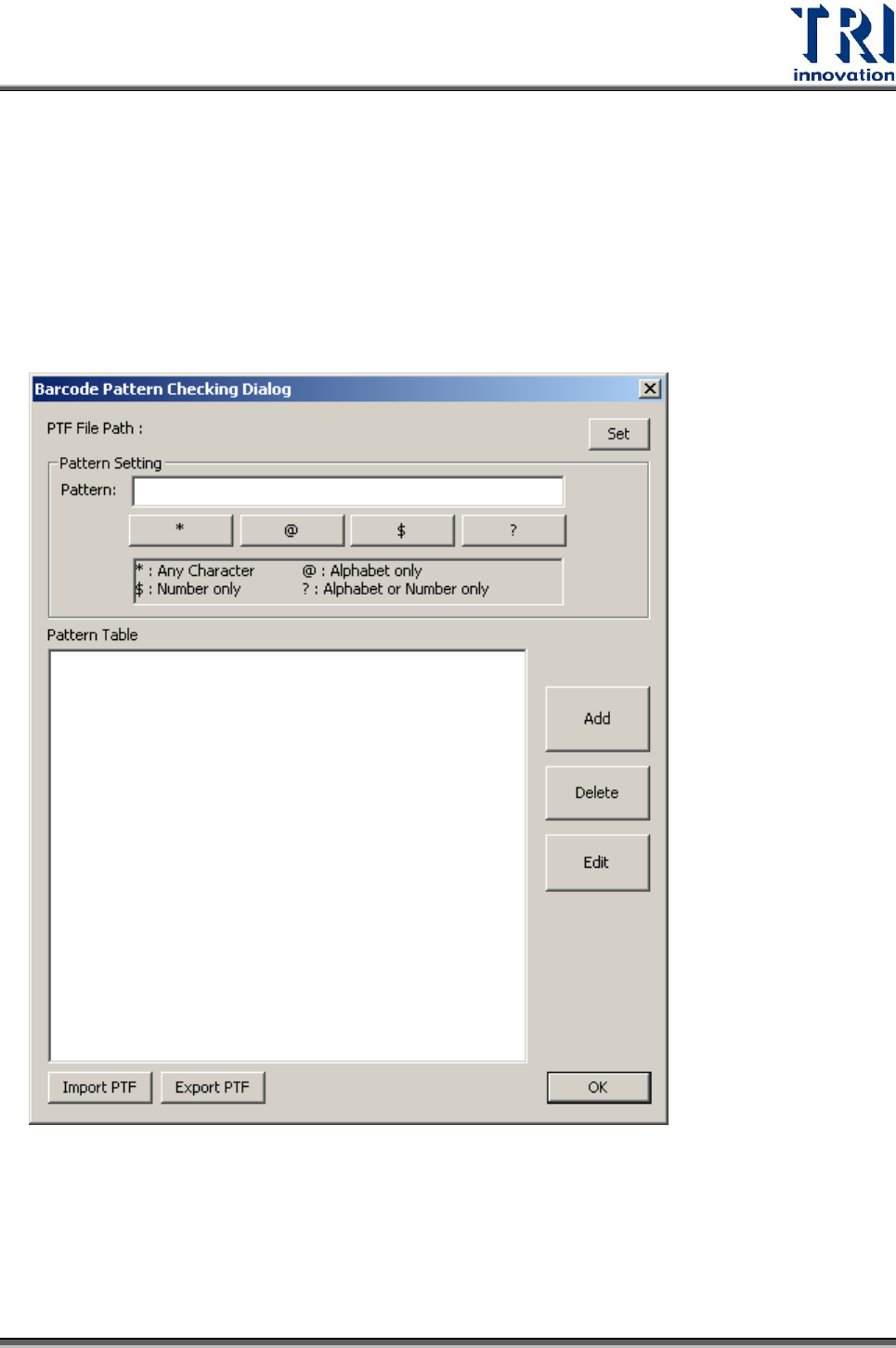

(2) 選擇[工具]>[檢查條碼格式]>[設定]。點選之後，會出現以下視窗。
PFT File Path：顯示目前此專案檔所搭配的 PTF 檔名。
Set：設定目前此專案檔所要搭配的 PTF 檔。
Pattern Setting：輸入想要檢測的條碼格式。
Add：將建好的條碼檢查格式加入 Pattern Table。
Test Research Inc.
TR7500 Series User Guide–Software 249
Delete：將 Pattern Table 內所選擇的條碼格式刪除。
Edit：將 Pattern Table 內所選擇的格式進行編修, 點選後會出現以下視窗。
Import PTF：將已存在的條碼格式檢查檔(*.PTF)匯入。
Export PTF：將目前的 Pattern Table 進行存檔。
注意事項：
(1) 條碼格式必須要符合被刷條碼的長度, 例如：
待測版的條碼為 T217-850021-160 (15 個字元)，檢查格式應該為@$$$-$$$$$$-
$$$ 或 *************** (15 個檢查單位)。
(2) 條碼格式檢查的條件為&(聯集)， 而 Pattern Table 裡有三個條件 Pattern A、
Pattern B、Pattern C。當 Pattern A 和 Pattern B 和 Pattern C 的檢查條件均成立，
才會符合檢測條件。
3.7.45 光源檔轉換器
3.7.46 貼片機 CPK
此功能主要目的是透過 AOI 來量測 SMT 貼片機的 Cpk 值，以確認此 SMT 貼片機是否
需要校正。如果 AOI 的量測結果高於 SMT 貼片機的標準值，則此 SMT 貼片機不需要
校正，如果 AOI 的量測結果低於 SMT 貼片機的標準值，則此 SMT 貼片機需要校正。
此功能須配合校正板一起使用。校正板的說明如下圖所示。
Test Research Inc.
250 TR7700 SII User Guide–Software
操作流程如下:
1. ATPG 程式製作注意事項：
(1) 在 CAD 檔中，元件 Type 名稱必須為”CHIP”。
(2) 輸出報表名稱為 HeadA, Head1, SpindleA 等等，完全取決於使用者輸入，不
再參考 aoi 檔中 Placement 與 Group 欄位。
(3) aoi 檔中須給定 Group 編號，可為 1, 2, 3 或 A, B, C，請照順序編號，此編號
主要用於統計資料，不影響輸出報表名稱
(4) 如果群組(Group)數目大於一個，在建立檢測框 Library 時，在設定屬性對話
框中的影像群組欄位選擇“None”，再增加代料影像。
